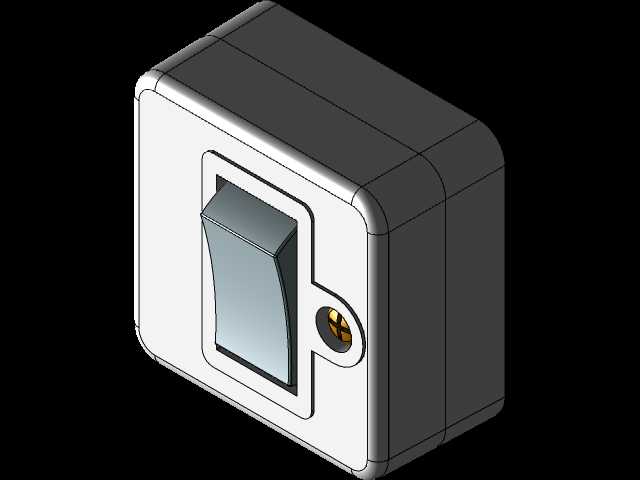

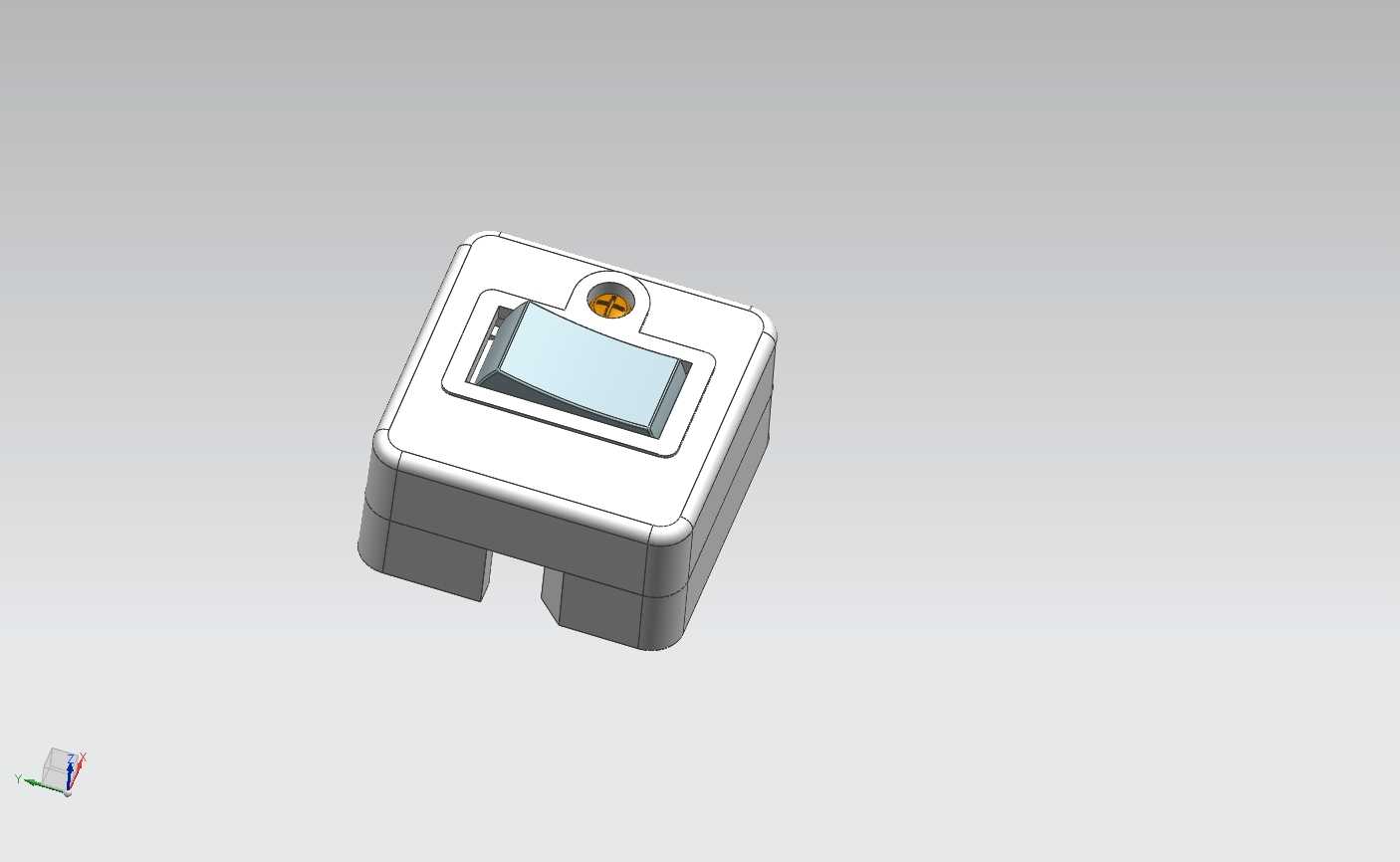

方形翘板式电源控制开关结构设计

　　这款方形翘板开关主要面向低压配电末端的电源通断控制场景，常见于小型电源适配器、桌面式供电模块、嵌入式工控终端、小型实验设备的供电回路中，承担回路带电状态切换的核心功能，属于用户直接操作的人机交互类电气元件。从实际使用场景来看，这类开关常被布置在设备外壳的操作面，用户通过按压翘板的不同端实现回路的导通与分断，操作反馈清晰，不需要额外的操作指示就能快速识别当前通断状态，翘板上的标识位可以通过颜色或者符号区分通断位置，避免误操作。

　　设计过程中首先考虑的是操作手感与防护需求，外壳采用圆角方形结构，四个边角做了圆弧过渡，既避免安装时锐边划伤操作人员，也能在嵌入式安装时适配面板的开孔公差，不会因为边角应力集中导致外壳开裂。开关的主体基座采用卡扣式装配结构，上下壳体之间通过定位筋与卡扣配合，不需要额外的紧固件就能完成组装，既提升了装配效率，也避免了金属紧固件带来的绝缘风险。翘板的转轴位置做了阻尼结构设计，按压时的行程控制在3mm左右，操作力设置在1.5N-2N区间，既不会因为操作力过小导致误触碰，也不会因为力值过大造成操作费力，长期使用后转轴的磨损量控制在合理范围，不会出现翘板松动、卡滞的问题。

　　安装边界方面，这款开关采用嵌入式卡装结构，基座下方的两个卡扣位可以卡在厚度1mm-2.5mm的设备面板上，安装时只需要在面板上开出对应尺寸的方形开孔，将开关从面板正面推入即可完成固定，不需要额外的固定螺丝，拆卸时只需要从背面按压卡扣就能取出，维护更换十分便捷。开关的整体外形尺寸控制在常规小型翘板开关的通用规格范围内，长宽尺寸适配市面上多数小型设备的面板预留位，高度方向不会占用过多设备内部空间，适合内部空间紧凑的小型电气设备使用。接线端采用插片式结构，适配标准的6.3mm快速接线端子，接线时不需要焊接，直接将端子压接在导线上后插入接线位即可，能够大幅提升生产线的装配效率，同时插片的接触面积足够大，长期通过额定电流时不会出现接触不良、发热的问题。

　　功能特性上，这款开关的接触点采用银合金材质，具备良好的耐电弧性能，在分断额定负载时能够快速灭弧，避免触点烧蚀延长使用寿命，绝缘外壳采用阻燃工程塑料制作，符合低压电器的阻燃要求，即使内部出现异常发热也不会出现明火蔓延的风险。翘板上方的指示灯位可以根据需求加装氖泡或者LED指示灯，在开关导通时点亮，直观反馈回路的带电状态，方便用户在光线不足的环境下识别设备供电状态。开关的防护等级达到IP40级别，能够阻挡直径大于1mm的固体异物进入内部，适合在室内常规环境下使用，避免日常使用中的灰尘、细小杂物进入开关内部造成接触故障。

　　从结构设计的细节来看，翘板与外壳之间的间隙控制在0.3mm以内，既保证翘板活动顺畅，也避免异物从间隙掉入内部，内部的动触点与静触点之间设置了防过压结构，即使操作人员用力过大按压翘板，也不会导致触点变形、接触位置偏移。基座内部设置了导流槽，即使有少量凝露进入开关内部，也能顺着导流槽排出，不会在触点位置积存造成短路。开关的机械寿命设计满足万次以上的操作需求，能够覆盖常规电气设备的全生命周期使用，不需要频繁更换开关元件。在选型适配时，这款开关可以匹配多数小型电源类设备的面板开孔尺寸，不需要对原有设备的面板结构做修改就能直接替换，适配性较强。
