蓄热式高压鼓风设备HRB500三维设计作品

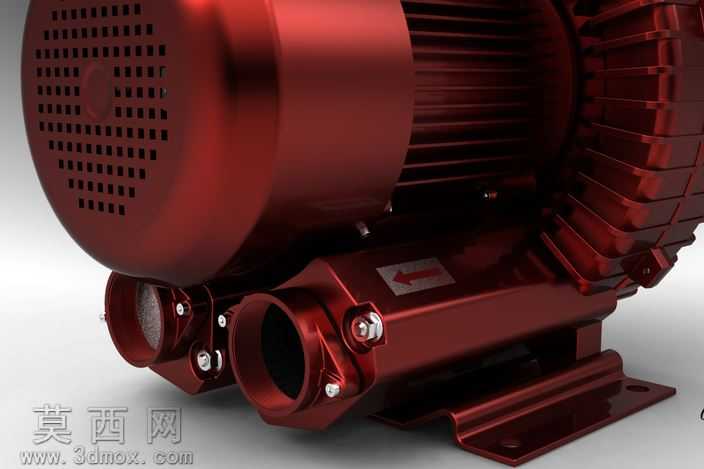

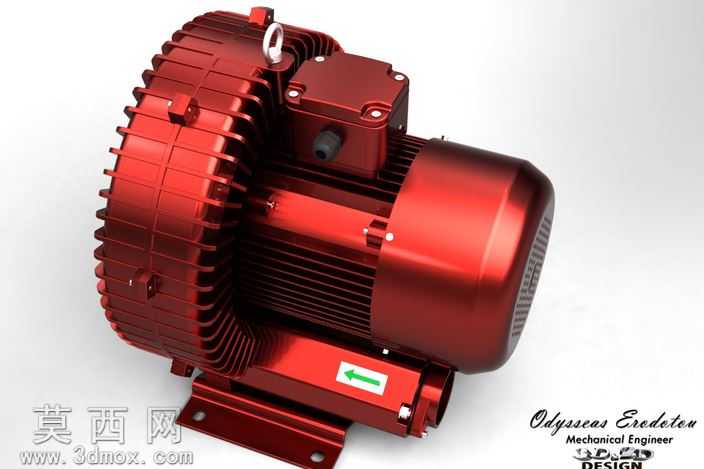

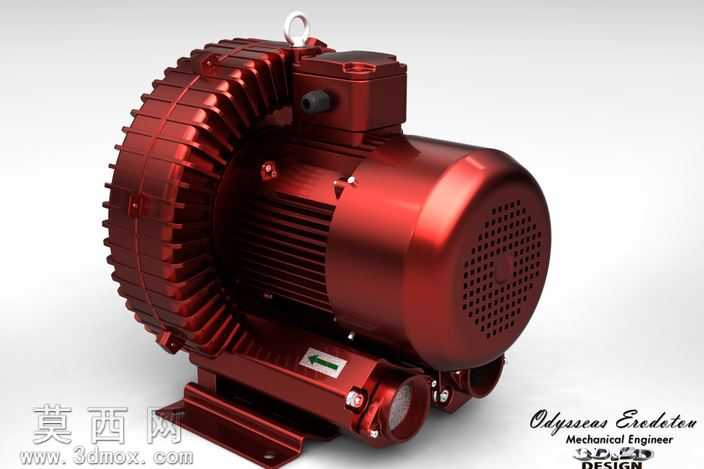

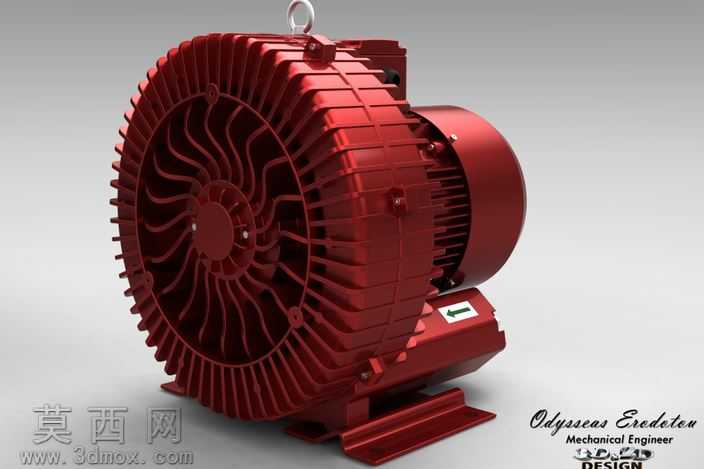

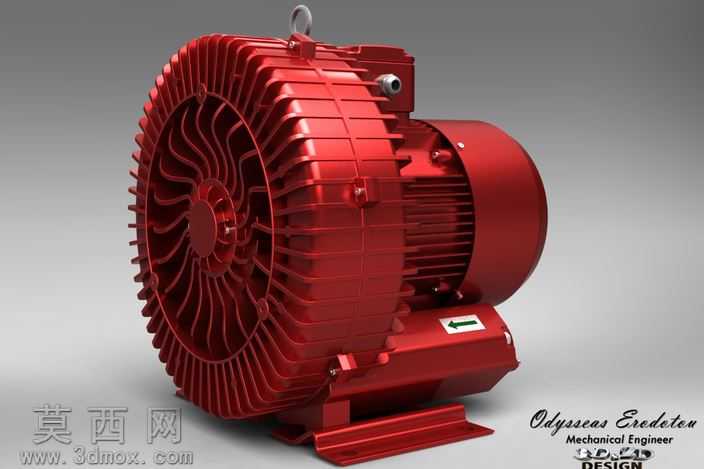

本作品为蓄热式鼓风机HRB500的全参数化三维设计成果，建模阶段严格遵循工业风机的实际生产制造尺寸规范，对设备的每一处结构都进行了1:1比例的精准还原。建模过程中首先搭建整机的装配基准骨架，以风机的安装底座为定位基准，依次完成蜗壳流道结构、叶轮组件、驱动电机壳体、接线盒、吊环、进出风口标识、安装脚座等全部零部件的独立建模，再按照实际装配逻辑完成整机的约束装配，确保各部件之间的配合间隙、安装位置完全符合真实设备的装配要求，不存在结构干涉、错位等问题。材质与渲染阶段，针对设备不同部件的物理属性进行了精细化的材质参数调试：风机蜗壳与电机外壳采用工业铸铝喷塑的红色漆面材质，还原了真实工业风机表面的细微颗粒质感与漆面反光特性，金属安装底座做了哑光铸铁的材质处理，接线盒的金属接口、吊环等部件采用镀锌金属材质，表面带有轻微的使用磨损质感，进出风口处的流向标识采用绿色底白色箭头的印刷材质，还原了设备表面的标识细节。渲染阶段采用影棚级三点布光方案，主光源从侧上方打亮设备主体轮廓，辅光源补充暗部细节避免出现死黑区域，轮廓光勾勒出风机蜗壳的散热筋条结构与电机壳体的散热槽细节，背景采用渐变灰色突出设备主体，最终渲染效果能够清晰展现设备的整体外观与结构细节。结构设计上，完整还原了蓄热式鼓风机的侧流道蜗壳结构、径向排布的叶轮叶片、电机与蜗壳的连接密封结构、底座的安装固定孔位、顶部的吊装吊环、侧面的接线防护盒等全部细节，蜗壳表面的环形散热筋条做了等距阵列处理，筋条的厚度、间距都符合真实设备的散热设计要求，电机壳体的轴向散热槽也按照真实电机的结构做了还原，能够直观展现设备的散热设计逻辑。设计过程中充分考虑了蓄热式鼓风机的实际使用场景，在模型中预留了进出风口的安装接口、底座的螺栓安装位，能够直接用于后续的工程出图、装配模拟、产品展示等场景，模型的层级结构清晰，各零部件可单独拆分编辑，方便后续根据不同的参数需求进行改型设计，整体模型的几何精度高，曲面过渡顺滑，没有破面、重叠面等建模问题，能够满足工业设计展示、结构验证、教学演示等多场景的使用需求。
