壁挂式透明门工业电气控制柜体

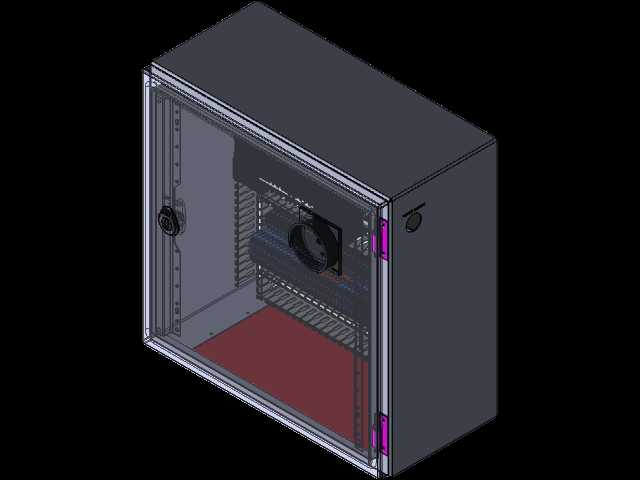

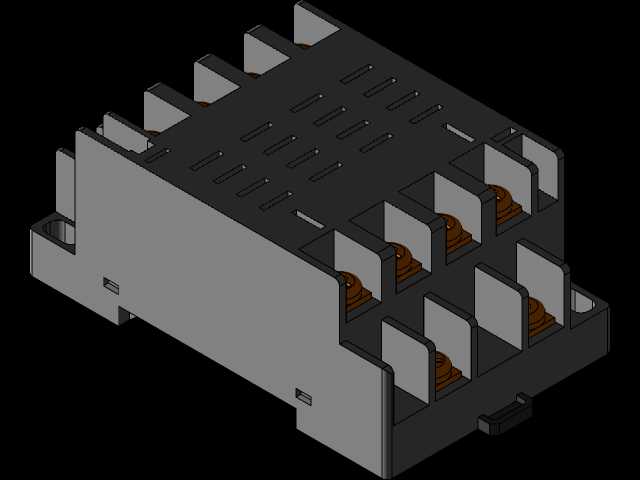

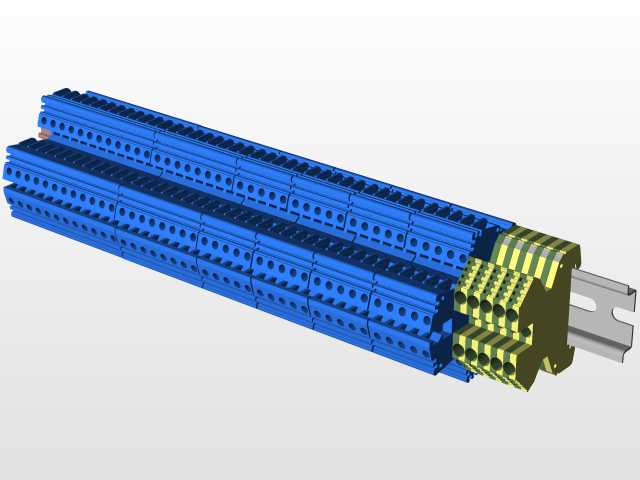

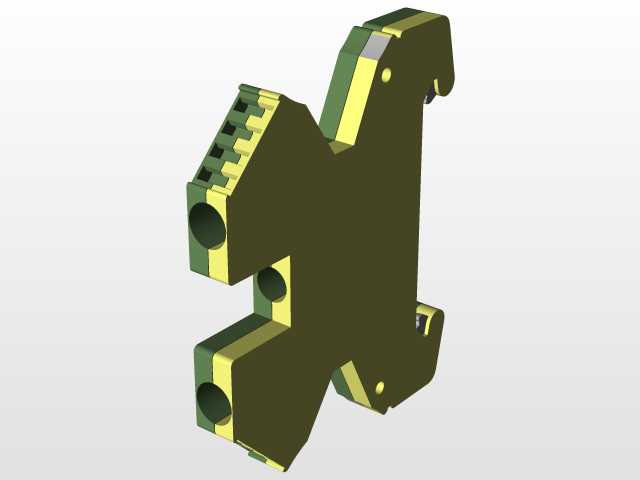

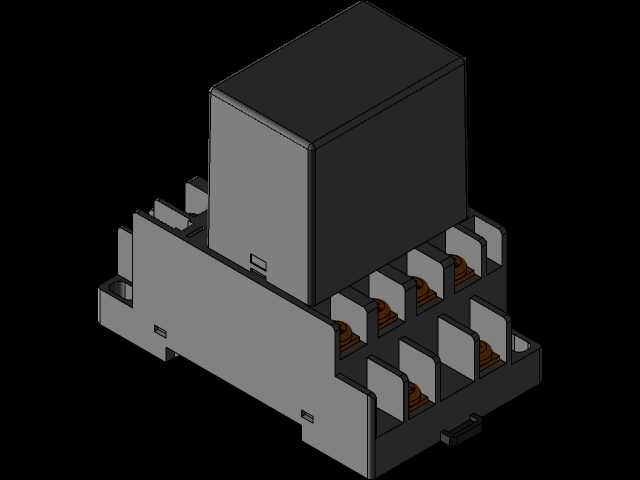

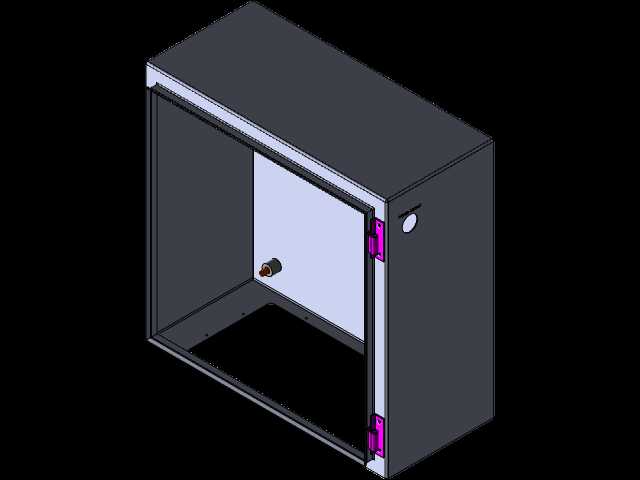

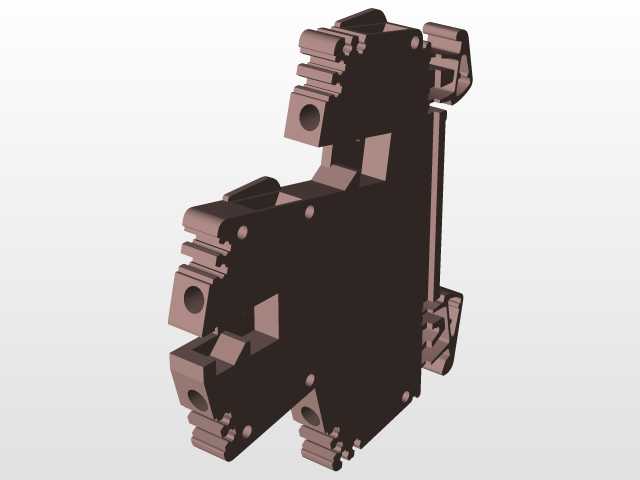

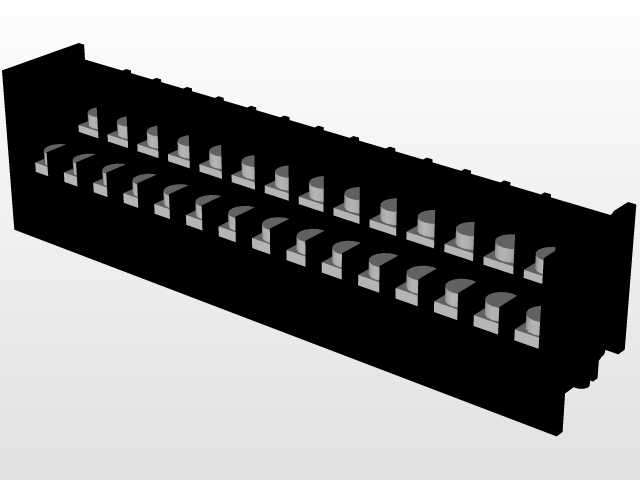

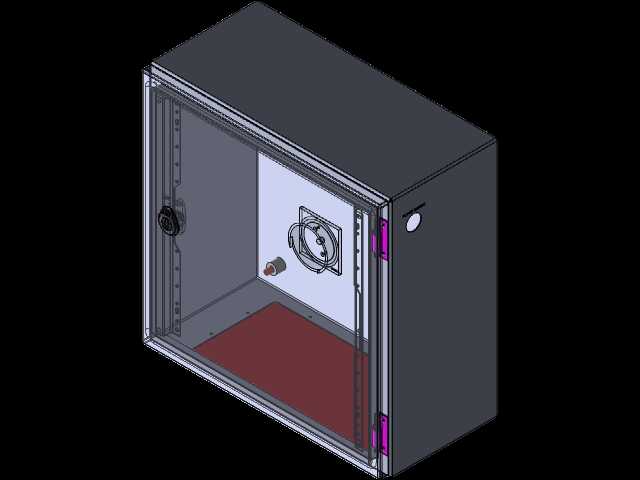

这款壁挂式电气柜体主要面向工业车间配电、小型设备就地控制、楼宇弱电集成、自动化产线分线控电等场景使用，能够在复杂的工业现场环境中为内部安装的电气元件提供可靠的防护，隔绝粉尘、潮气以及意外触碰带来的安全隐患，同时透明门的设计可以让运维人员无需开门就能直观观察内部元件的运行状态，快速排查指示灯状态、开关位置、散热部件运行情况，大幅提升日常巡检的效率。柜体整体采用紧凑型方正结构设计，400x400x200的外形尺寸非常适合安装在空间局促的墙面、设备侧方立柱或者流水线工位旁，不会占用过多的生产操作空间，安装时可以通过背部的挂装孔位直接固定在墙面或者安装支架上，接线时可以从柜体上下预留的敲落孔位进出线缆，灵活适配不同方向的布线需求。在功能设计上，柜体前门采用内嵌式透明视窗搭配侧边铰链与锁具的结构，锁具采用通用型转舌锁，能够实现可靠的关门锁止，避免非运维人员随意开启柜门引发安全事故，侧边的紫色铰链结构支持柜门大角度开启，方便内部元件的安装调试与后期维护更换；柜体内部预留了标准化的安装导轨与层板安装位，可以根据实际需求安装断路器、继电器、接线端子、小型PLC模块、开关电源等常用电控元件，底部铺设的绝缘垫层能够进一步提升柜体内部的绝缘防护性能，避免元件安装时出现意外短路的情况；柜体侧面预留了散热风机的安装位，可以根据内部元件的发热情况选配散热风机，形成内部空气循环，保证长时间运行时柜内温度处于元件允许的工作范围内，避免高温导致元件寿命缩短或者故障停机。设计过程中充分考虑了现场安装与运维的实际需求，柜体的折边结构做了圆滑处理，避免安装调试过程中划伤操作人员，柜门与柜体之间的密封结构能够有效阻挡日常生产环境中的粉尘飞溅，适配多数常规工业场景的防护要求，内部的安装孔位采用通用化间距设计，兼容市面上主流的电气元件安装尺寸，不需要额外进行打孔改造就能完成元件装配，能够大幅缩短现场电控系统的组装施工周期。
