气动平推式工件定位夹紧机械夹具

　　在自动化生产线的工件上下料、机加工装夹、装配定位工位中，这类气动驱动的夹紧夹具是替代人工装夹、提升工位节拍一致性的核心执行部件，常见于3C零部件加工、小型五金件冲压后定位、装配线工件固定等场景，适配需要双侧同步夹紧、定位基准统一的工序需求，相比手动螺旋夹紧结构，其夹紧动作响应速度更快，夹紧力可通过气源压力稳定调控，能有效避免人工装夹力度不均导致的工件变形或定位偏移问题。

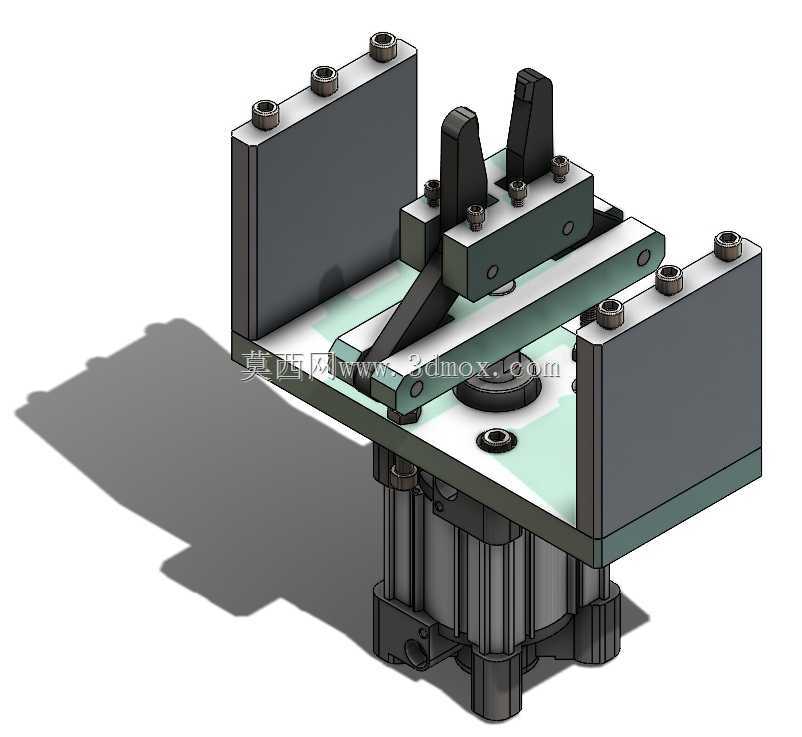

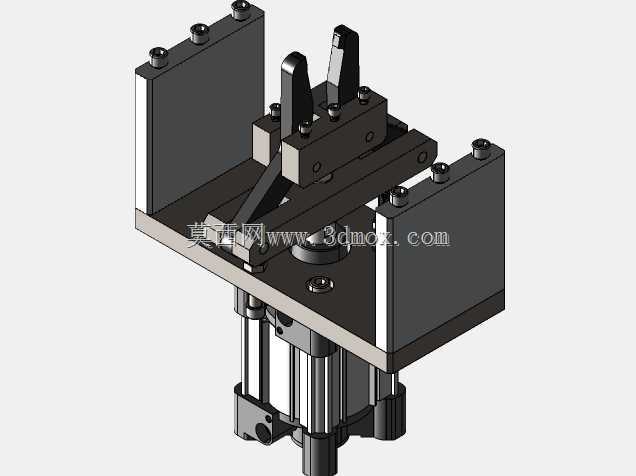

　　从结构布局来看，整套夹具采用底部立式气缸作为动力输出源，气缸活塞杆向上连接中间的楔形驱动块，驱动块两侧与对称布置的夹臂通过斜面配合，当活塞杆向上伸出时，楔形块推动两侧夹臂绕各自的转轴同步向外平摆？不对，仔细看结构，两侧夹臂是沿安装板上的直线导向槽做水平方向的平移动作，哦对，楔形块的斜面与夹臂内侧的斜面贴合，将气缸的垂直向上推力转化为两个夹臂的水平对向夹紧力，这种斜面增力结构能在同等气缸推力下获得更大的夹紧输出力，适合需要稳定夹持力的机加工工序，同时对称的结构设计能保证两侧夹紧行程完全一致，让工件始终处于夹具的中心定位位置，不会出现单侧推偏的问题。

　　夹具的安装底板采用矩形板式结构，四个角位置预留了内六角螺栓安装孔，安装孔的位置公差按照IT7级精度设计，能直接固定在标准型材工作台或者机床T型槽工作台上，安装边界的长宽尺寸适配多数小型工位的安装空间，底板上方设置了两块垂直布置的定位挡板，挡板上同样预留了螺栓固定孔，可根据被夹持工件的外形尺寸更换不同厚度或者不同型面的定位块，比如夹持圆形工件时可以更换带V型槽的定位块，夹持异形件时可以更换仿形定位块，拓展夹具的适配范围。

　　夹臂的夹紧端采用了快换式压头设计，压头通过内六角螺栓固定在夹臂端部，压头与工件接触的面可以根据需求粘贴聚氨酯防滑垫，避免夹持表面光洁度要求高的工件时出现夹痕，夹臂的导向部分采用了耐磨镶套结构，减少长期往复运动带来的导向磨损，延长夹具的维护周期，整套机构的运动副都预留了润滑脂注油孔，日常维护时不需要完全拆解就能完成润滑保养。

　　设计这套夹具时，首先要根据被夹持工件的最大重量、加工时的切削力大小计算所需的夹紧力，再反向推导气缸的缸径参数以及楔形块的斜面角度，斜面角度一般选择15度到20度之间，角度太小会导致夹紧行程不足，角度太大则会降低增力比，同时需要考虑机构的自锁性能，当气源突然断气时，斜面的自锁角度能保证夹臂不会突然松开，避免工件飞出的安全隐患。夹臂的行程设计要满足工件上下料时的避让空间需求，保证机械手或者人工取放工件时不会和夹臂发生干涉，两侧夹臂的最大开口距离要比被夹持工件的最大外形尺寸大出至少10mm的安全余量。

　　在实际选型适配时，需要注意夹具的整体高度不能超过工位的安全干涉边界，尤其是底部气缸的安装长度，要确认工作台下方的预留空间足够容纳气缸的缩回长度，同时气缸的气源接口方向要根据工位的气管布置方向选择侧接或者底接形式，避免气管走线和周边机构发生剐蹭。定位挡板的安装基准面需要和夹臂的运动方向保持垂直，保证工件定位时的基准面贴合率不低于90%，避免装夹时出现虚定位问题。

　　这类夹具的三维建模过程中，需要重点验证楔形块和夹臂斜面的配合间隙，运动过程中不能出现卡滞或者干涉，所有运动部件的极限位置都要做干涉检查，确认气缸伸出到最大行程时夹臂刚好到达夹紧位置，不会出现过行程导致的机构卡死，同时要模拟工件装夹的整个过程，确认工件放入定位位置后，夹臂夹紧时的接触位置刚好在工件的刚性支撑区域，避免夹到工件的薄壁或者悬空位置导致工件变形。
