低压抽出式电气控制柜柜体结构

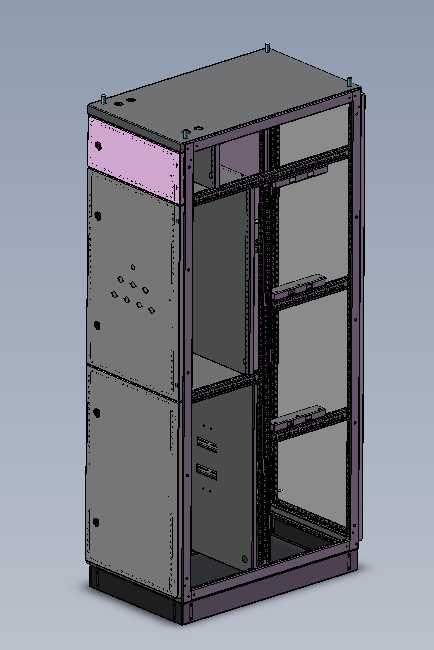

这款低压抽出式电气柜体主要应用于工业厂房配电、楼宇动力供电、数据中心末端配电、生产车间设备集中供电等场景，作为低压供配电系统的核心承载载体，承担电能分配、回路保护、设备控制、线路分合的核心作用，能够为内部安装的断路器、接触器、继电器、母线排、二次控制元件提供稳定可靠的安装空间与防护外壳，适配额定电压0.4kV级别的低压供配电场景，可满足多回路配电的集中管理需求。从实际用途来看，该柜体采用分隔式舱室设计，左侧为独立的功能单元安装舱，可分层安装固定式或抽出式配电功能单元，不同舱室之间通过金属隔板实现物理隔离，能够避免单一回路故障产生的电弧、高温蔓延至相邻舱室，提升整体运行的安全性；右侧为电缆布线与母线安装通道，预留了充足的走线空间，可方便主母线、分支母线、二次控制线缆的分层布设，同时柜体前后均设置可开启的柜门结构，前门可配置观察窗与操作手柄，方便运维人员在不打开柜门的情况下完成分合闸操作，后门可完全开启，方便后期线缆检修与元件更换。在设计思路上，这款柜体采用标准化钣金拼装结构，整体框架采用折弯成型的型钢构件通过紧固件拼接而成，无需大量焊接作业，既保证了框架的结构强度，也提升了生产加工的精度与装配效率；柜体顶部预留了母线吊装与进出线开孔，可适配顶部进线、顶部出线的布线需求，底部预留了电缆进线的敲落孔与安装固定孔，可直接通过膨胀螺栓固定在混凝土基础或槽钢底座上，安装边界清晰，无需额外定制复杂的安装基座。外形尺寸方面，这款柜体采用标准低压柜的宽深高比例设计，宽度适配单柜单列安装与多柜并排拼接需求，深度预留了足够的元件安装与布线空间，不会出现元件安装后柜门无法闭合、线缆弯折半径不足的问题，高度适配常规配电房的净空要求，并排拼接时可通过侧部的连接构件实现多柜无缝拼接，组成多回路的低压配电系统。柜体表面采用静电喷塑处理，具备良好的防腐蚀、耐刮擦性能，可适配车间、配电房等常规室内安装环境，防护等级满足室内配电设备的通用要求，能够有效阻挡灰尘、杂物进入柜体内部，同时柜体边角做了圆弧钝化处理，避免安装运维过程中出现磕碰划伤的问题。内部的安装横梁采用可调节设计，可根据内部安装元件的尺寸灵活调整安装高度，适配不同规格的配电元件安装需求，无需额外打孔修改结构，大幅提升了柜体的适配通用性。
