小型数控设备Z轴进给滑台结构

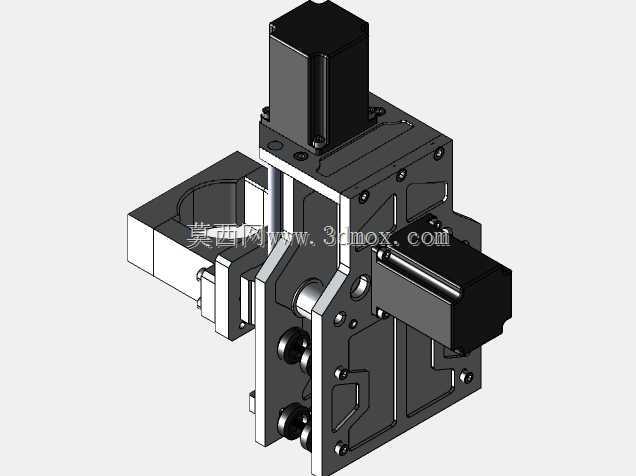

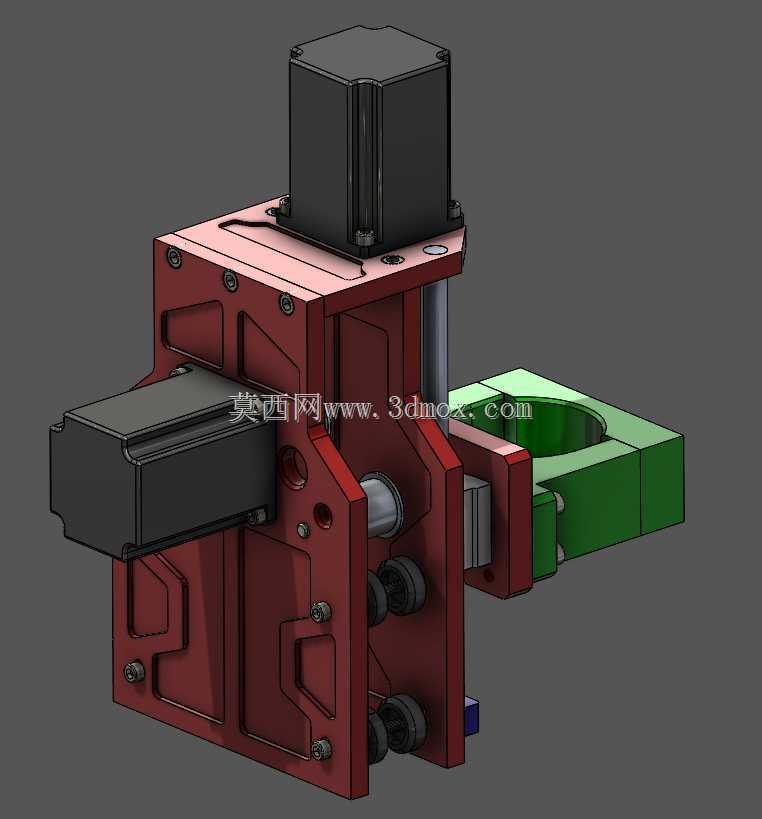

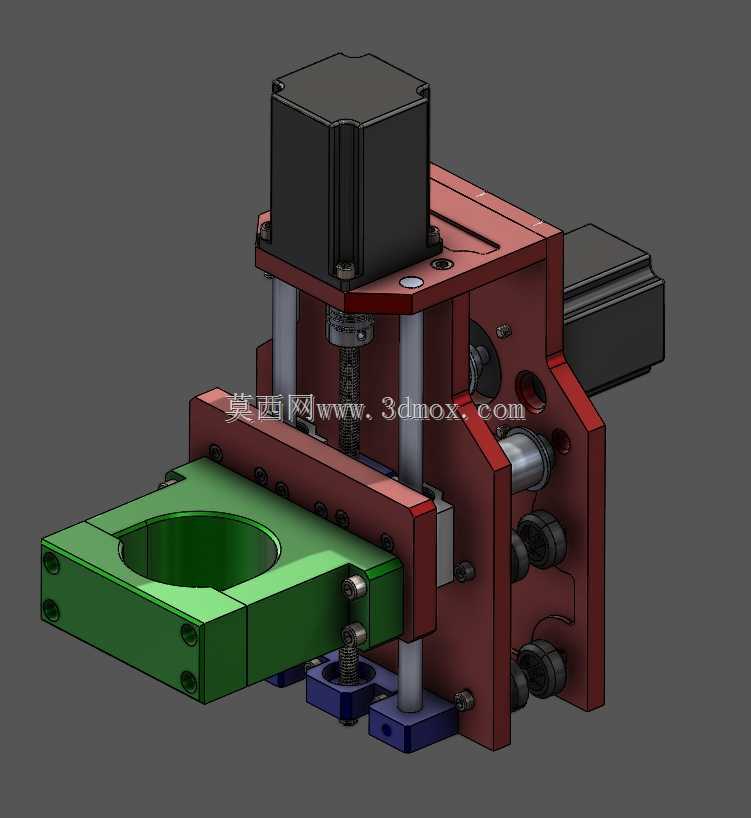

　　该结构为小型数控加工设备的Z轴进给执行单元，主要承担主轴安装座的竖直方向直线运动功能，常见于桌面级CNC雕刻机、小型钻铣设备、点位打孔专机以及轻载自动化上下料工位中，用来完成刀具进给、工位抬升、压装动作等竖直方向的位移输出。整套组件采用双光轴导向配合丝杠传动的经典布局，两根平行布置的圆柱直线光轴作为运动导向基准，通过轴座固定在立式红色机架上，为移动滑台提供全行程的径向约束，可抵消切削加工过程中产生的侧向切削力，避免运动过程中出现偏摆、卡滞问题。驱动端顶部布置步进电机，电机输出轴通过联轴器与竖直安装的传动丝杠直连，丝杠螺母与绿色的主轴安装滑台刚性连接，将电机的旋转运动直接转化为滑台的直线进给运动，传动链短、反向间隙小，

　　能够满足轻载数控加工场景下的定位精度要求。滑台主体预留了大直径主轴安装通孔，孔位周边均匀布置安装螺孔，可直接固定风冷高速电主轴，适配小型雕刻、铣削、钻孔作业的主轴装夹需求；滑台与导向光轴之间配置直线轴承，运动阻力低，进给动作平顺。机架侧面额外预留了一组电机安装位，可拓展为双轴联动的十字滑台结构，也可根据实际工况加装限位开关、原点传感器、防尘折布等附属配件，拓展不同场景下的使用功能。设计过程中优先控制了整机的安装边界尺寸，整体结构紧凑，立式安装 footprint 小，可直接固定在设备工作台面或铝型材机架上，不需要额外加工复杂的安装基准面；各运动部件的安装位均预留了调节余量，装配时可通过调整轴座位置修正光轴平行度，

　　补偿加工件的形位公差，降低零件加工精度要求与整机装配难度。结构件多采用板材拼接式设计，受力部位做了加厚与筋位补强，在控制整体重量的同时保证机架刚性，可抵消主轴高速运转产生的振动，提升加工过程的稳定性。该Z轴单元的运动行程可通过更换不同长度的光轴与丝杠灵活调整，适配不同加工厚度的工件加工需求，进给速度与定位精度可通过配套的步进电机驱动器与运动控制系统匹配调校，既可以用于小型数控雕铣设备的原生部件替换，也可作为独立直线运动模组集成到定制化工位中，完成抬升、进给、压合等自动化动作。
