小型化输送带卷取作业设备结构设计

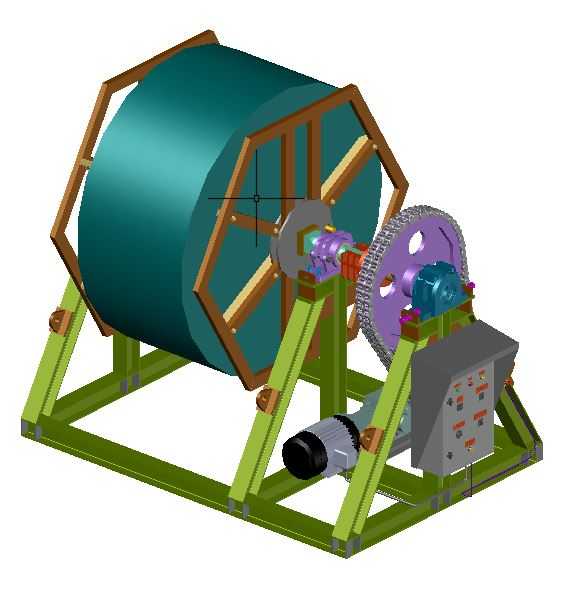

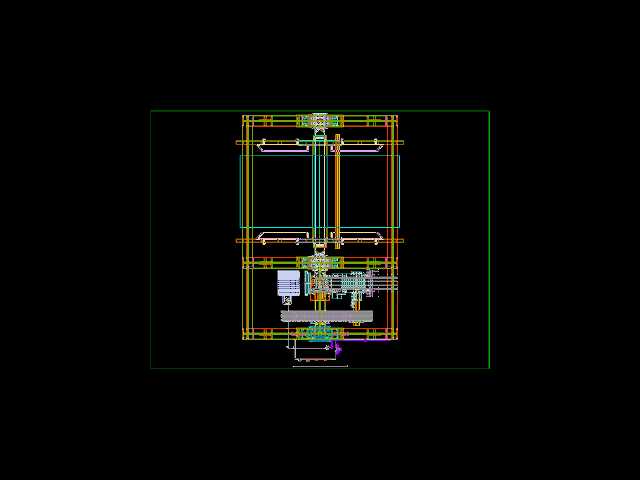

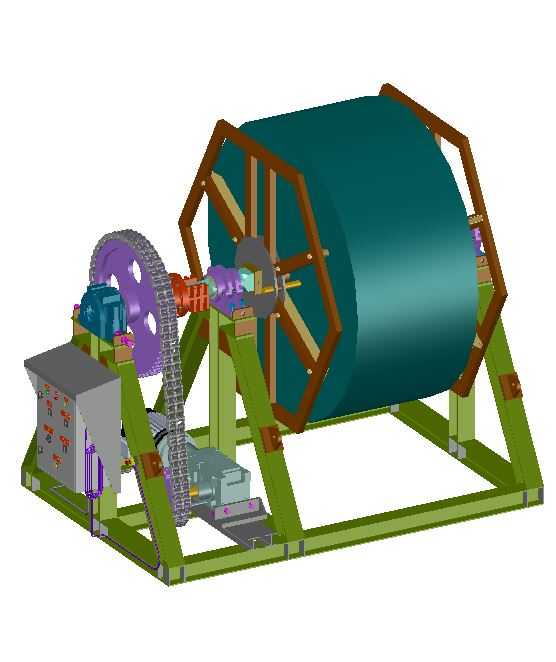

在矿山、港口、建材生产、物流仓储等涉及散料、件料连续输送的作业场景中，输送带作为带式输送机的核心承载牵引构件，在新带铺设、旧带更换、破损带回收转运环节，往往需要将成卷的输送带展开，或是将换下的长距离输送带规整卷绕成筒状，方便存储、运输与后续处置，输送带卷取设备就是专门服务于这类作业的专用辅机，可大幅降低人工作业的劳动强度，避免长距离输送带拖拽过程中出现表层磨损、带体弯折损伤、带边撕裂等问题，保障输送带的安装与回收作业效率。这款卷取设备采用了紧凑化的结构设计思路，针对原有同类型设备体积偏大、在狭窄输送廊道、井下作业面等空间受限场景转运不便的问题，对整体布局做了优化，将动力单元、传动机构、卷装承载结构做了集成式排布，在保证卷取拉力与承载能力的前提下，有效压缩了设备的整体占地尺寸。设备主体采用倾斜支腿搭配底部框式焊接机架的结构，机架采用型钢焊接成型，支腿角度经过力学校核，可在卷取大重量输送带卷时保持足够的结构稳定性，避免设备出现侧翻、架体变形等问题，底部预留了标准的安装孔位，既可以通过膨胀螺栓固定在硬化地面做固定工位作业，也可以加装脚轮或是固定在转运托盘上，满足不同作业场景的移动使用需求。卷装承载部分采用八角形辐条式卷盘支撑结构，相比传统圆形卷盘，这种结构可更好地适配不同内圈直径的输送带卷装，辐条上配有可调式压紧固定件，可将输送带的起始端牢固固定在卷盘上，避免卷取过程中出现带体打滑、松脱的问题，卷盘的支撑轴采用加粗设计，搭配带座轴承做回转支撑，可承受大重量带卷带来的径向载荷，保证长时间重载卷取作业下的回转顺畅度。动力传动部分采用电机搭配减速机的动力输出方案，通过大节距链轮链条机构将动力传递到卷盘主轴上，链传动本身具备传动扭矩大、抗冲击能力强、维护简便的特点，非常适合卷取作业中负载波动大的工况，大直径的从动链轮可进一步放大输出扭矩，保证在卷取大厚度、高张力输送带时具备足够的拉力，不会出现动力不足、卡滞的问题。设备侧方集成了控制电箱，将设备的启停、正反转控制、急停保护等元件集中布置，操作时无需外接额外的控制柜体，现场接线即可投入使用，电箱防护等级满足常规工业作业场景的防尘防溅要求，可适应户外、车间等不同作业环境的使用需求。在实际作业过程中，该设备可适配常规宽度的工业输送带卷取作业，卷取速度经过匹配设计，既不会因为速度过快导致带体卷绕松散、排列不齐，也不会因为速度过慢影响作业效率，卷绕过程中带体可逐层规整排布在卷盘上，卷绕完成后的带卷外形规整，方便吊装与转运。设备的安装边界经过优化，整体宽度与长度尺寸可适配多数输送作业现场的通道宽度，无需对现场作业空间做大规模改造即可进场作业，各传动部位均做了安全防护设计，避免作业过程中人员误触转动部件引发安全风险，日常维护时仅需定期对轴承、链条部位做润滑紧固，即可保证设备长期稳定运行，可有效替代传统的人工卷绕、简易卷扬机卷带等作业方式，大幅提升输送带铺设与回收环节的作业安全性与作业效率。
