带式输送机槽型托辊组支撑机架结构

该结构为带式输送系统的核心承载支撑部件，主要应用于矿山、港口、建材、粮食加工等行业的散料连续输送作业场景，承担承托输送带与输送带上承载物料的核心作用，可适配煤炭、矿石、砂石、粮食等各类散状物料的长距离输送工况，有效降低输送带运行过程中的垂度，保障输送带运行的平稳性，避免输送带出现跑偏、撒料等常见运行故障。

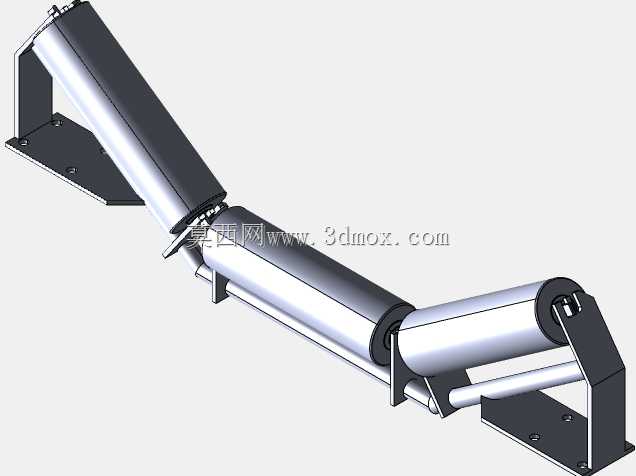

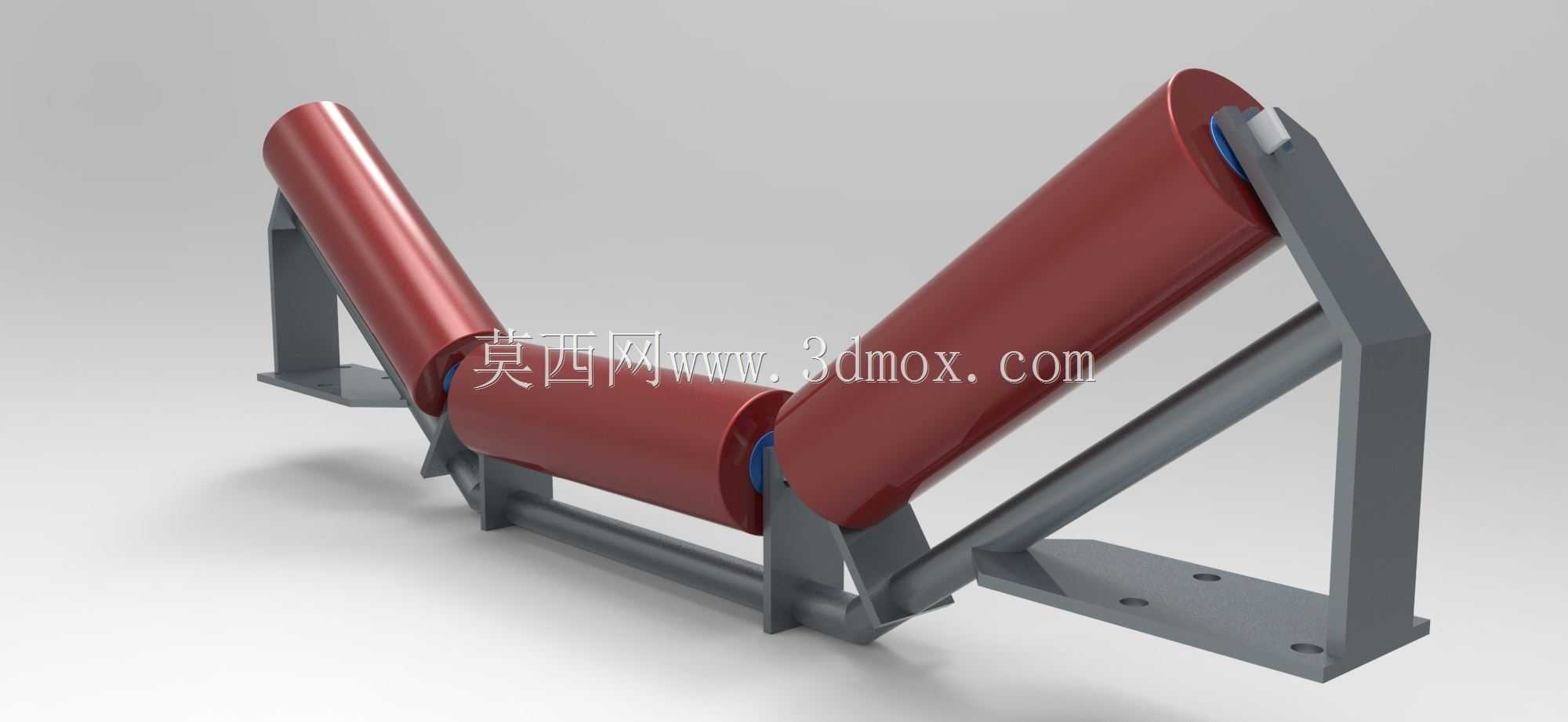

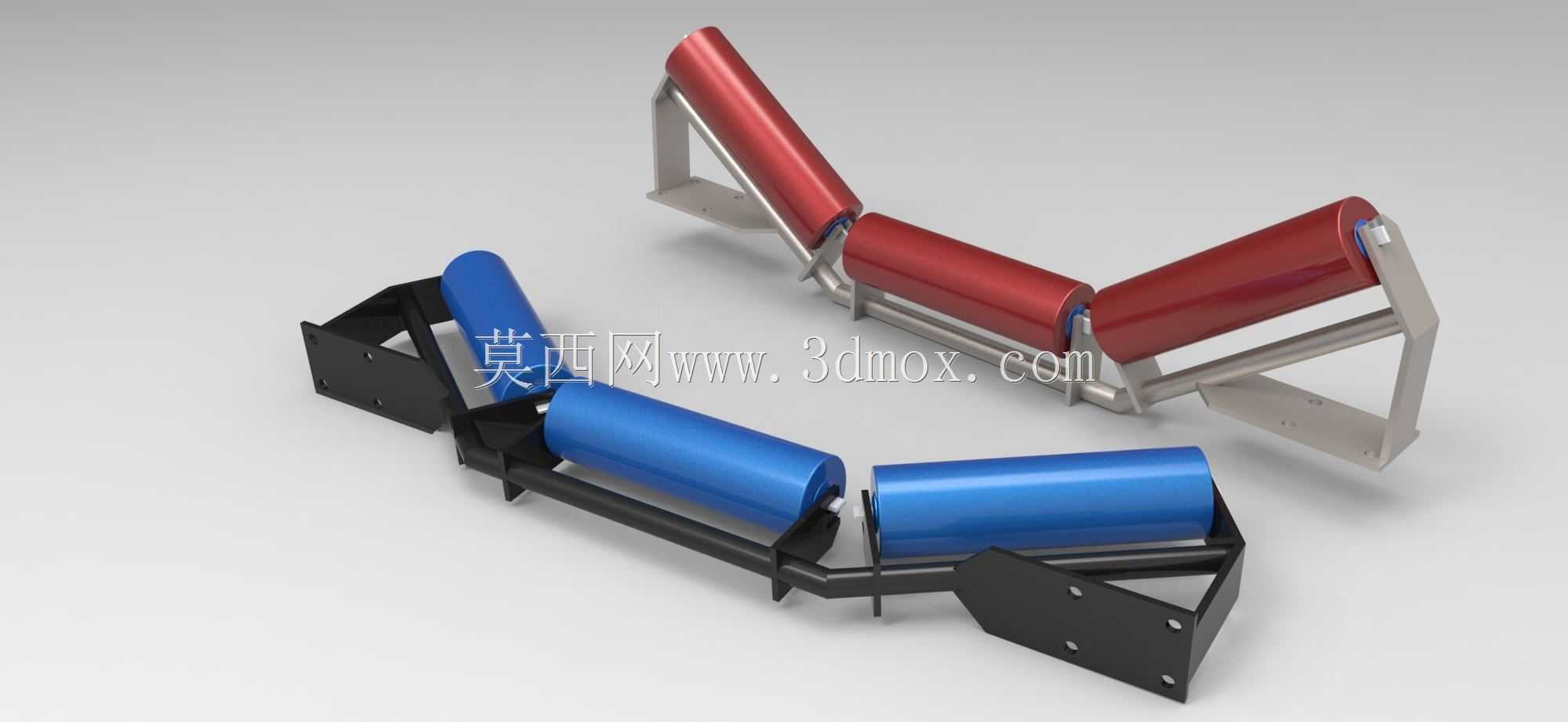

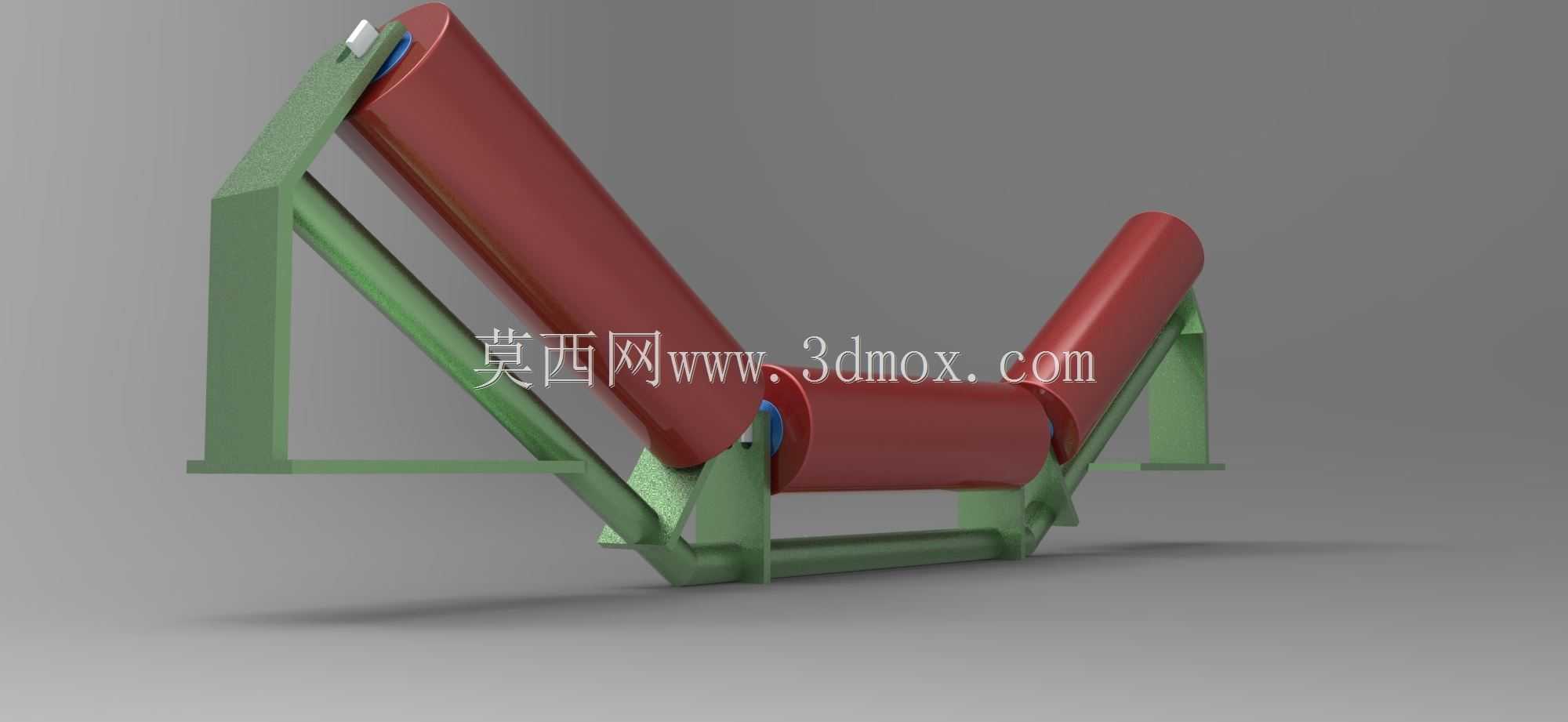

从实际用途来看，该支撑结构通过三辊呈槽型排布的设计，可将输送带约束为深槽型截面，大幅提升散料输送过程中的物料装载量，同时减少物料在输送过程中的撒漏概率，两侧倾斜布置的托辊可对输送带形成侧向约束，配合中间水平托辊的均匀承托，让输送带在重载工况下依然能保持稳定的运行姿态，适配不同带宽、不同输送倾角的带式输送机安装需求，可在露天堆场、井下输送廊道、厂区输送线等多种作业环境下稳定使用。

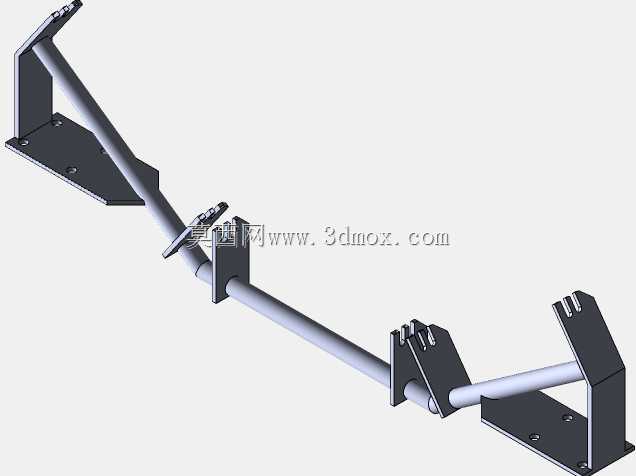

产品功能特性方面，该机架采用型钢焊接成型的三角支撑结构，整体刚性充足，可承受重载物料的长期冲击载荷，支撑腿与横向连接梁形成稳定的受力框架，托辊安装座预留标准安装位，可快速适配标准直径的托辊滚筒，安装维护便捷，槽型角度设计符合通用带式输送机的设计规范，可有效降低输送带运行过程中的摩擦阻力，减少输送带的磨损损耗，延长输送带与托辊的整体使用寿命。

在设计思路上，该结构优先考虑受力合理性，通过斜向支撑梁将托辊承受的竖向载荷均匀传递至底部安装基座，避免局部应力集中导致的机架变形，托辊安装位的同轴度经过精准校核，保障托辊安装后转动灵活无卡滞，机架整体做了轻量化优化，在保证结构强度满足重载要求的前提下，尽可能减少钢材用量，降低设备整体自重，方便现场运输与吊装作业。

外形尺寸与安装边界方面，该结构适配常规带宽的带式输送机，机架底部预留标准安装孔位，可直接与输送机中间架的纵梁通过螺栓连接固定，无需额外现场焊接加工，整体安装尺寸符合带式输送机行业通用安装规范，可直接替换同规格的老旧托辊架，也可用于新建设备的配套安装，两侧托辊的倾斜角度、托辊间距均经过运行工况验证，可适配0-18度倾角的输送线路布置需求，安装后无需额外调整即可快速投入使用。
