暖通空调用直流24V水泵总成结构设计

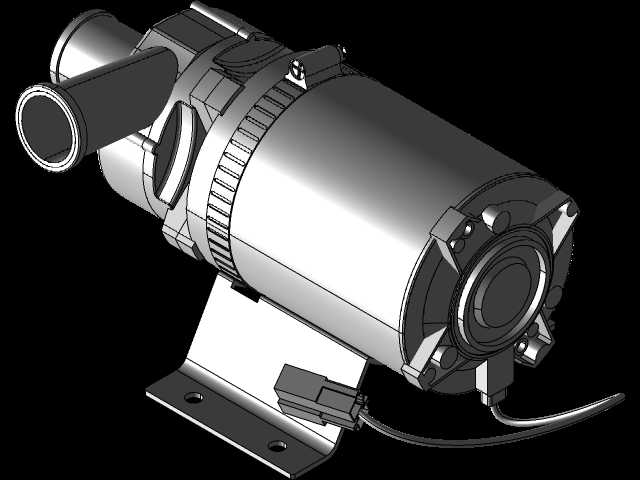

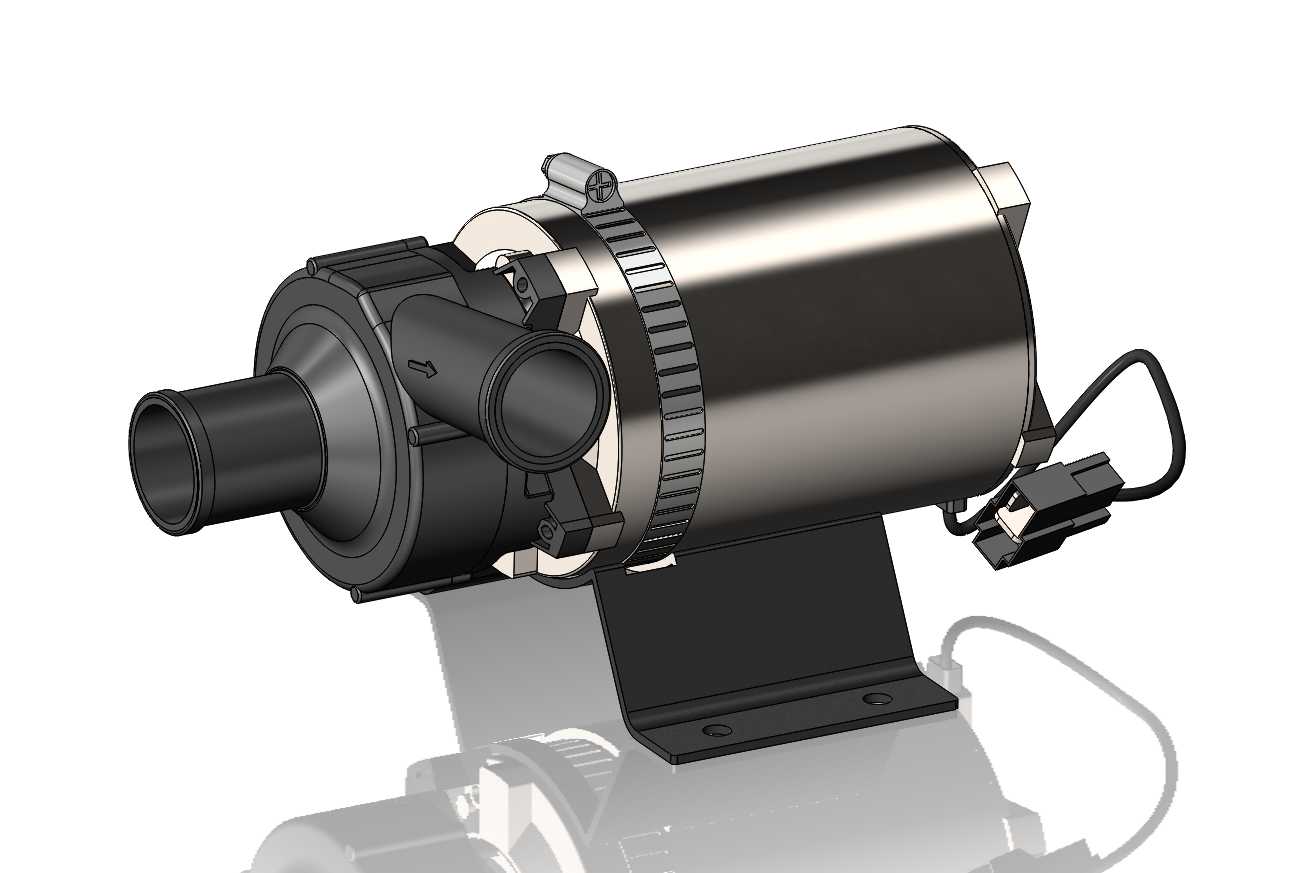

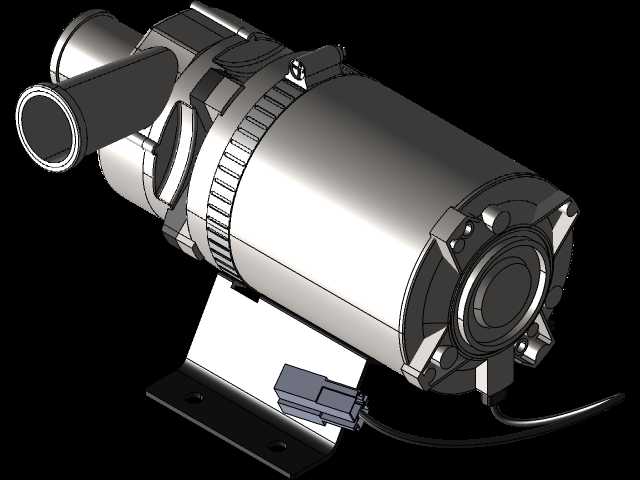

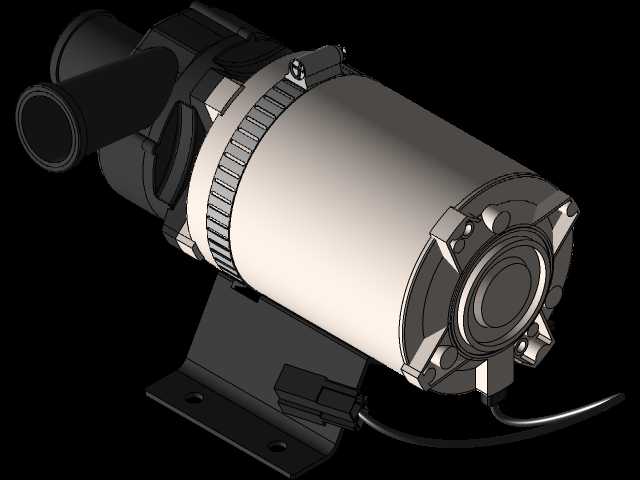

这款直流24V水泵总成主要面向暖通空调系统的流体循环场景设计，作为暖通系统水路循环的核心动力部件，承担着冷热媒水在换热回路、散热单元、终端换热模块之间的输送功能，可适配车载暖通、小型商用空调机组、独立采暖设备等多种应用场景，在低温采暖、余热回收、设备冷却等工况下都能稳定提供适配的流体压力与流量输出。从功能特性来看，该泵采用直流24V低压供电设计，具备良好的用电安全性，适配车载、小型独立设备的供电体系，泵体集成了驱动电机与叶轮腔的一体化结构，减少了外接传动部件带来的能量损耗与密封失效风险，出线端采用快插式接插件设计，便于现场装配与后期维护更换，无需复杂接线操作即可完成电路对接。在设计思路上，整体采用同轴直联结构，将驱动单元与泵头做轴向集成，最大限度压缩了设备的轴向安装尺寸，泵头设置两个异径流体接口，分别对应进水与出水通路，接口采用阶梯式插接结构，可适配不同内径的输水软管，接口处预留的卡接位可配合喉箍实现管路的可靠固定，避免运行过程中管路脱落漏液。泵体下部设计了一体式冲压安装支架，支架带有两个对称布置的安装固定孔，安装时可通过螺栓直接将泵体固定在设备的安装基面之上，支架与泵筒之间采用刚性连接，可有效抵消泵运行时产生的径向振动，降低运行噪音传递。从安装边界来看，泵体主体为圆柱形筒体结构，最大外径适配常规小功率循环泵的安装预留空间，泵头接口朝向侧方布置，安装时需预留接口方向的管路操作空间，接插件出线方向朝向泵体侧下方，可避免管路凝露滴水直接接触接插件引发电路故障，整体安装高度控制在紧凑区间内，可适配狭小舱体内的安装布局需求，无需额外预留过大的检修操作空间，日常维护仅需检查接口密封性与接线牢固度即可。泵体表面做了抗氧化防护处理，可适应暖通设备舱内的温湿度变化环境，长期运行不易出现表面锈蚀、涂层脱落的问题，叶轮采用离心式结构设计，可在低转速下提供稳定的水流输出，同时具备一定的小颗粒杂质耐受能力，可适配暖通回路中少量杂质的运行工况，减少叶轮卡滞的故障概率。
