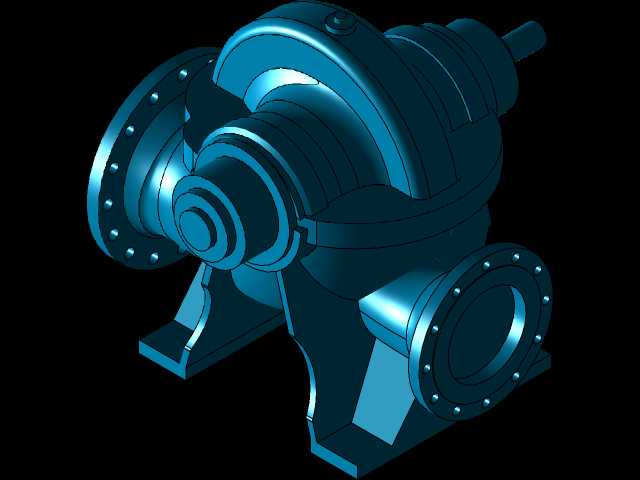

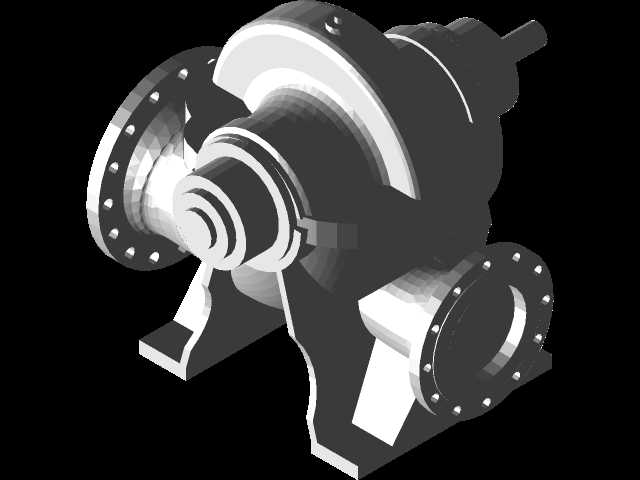

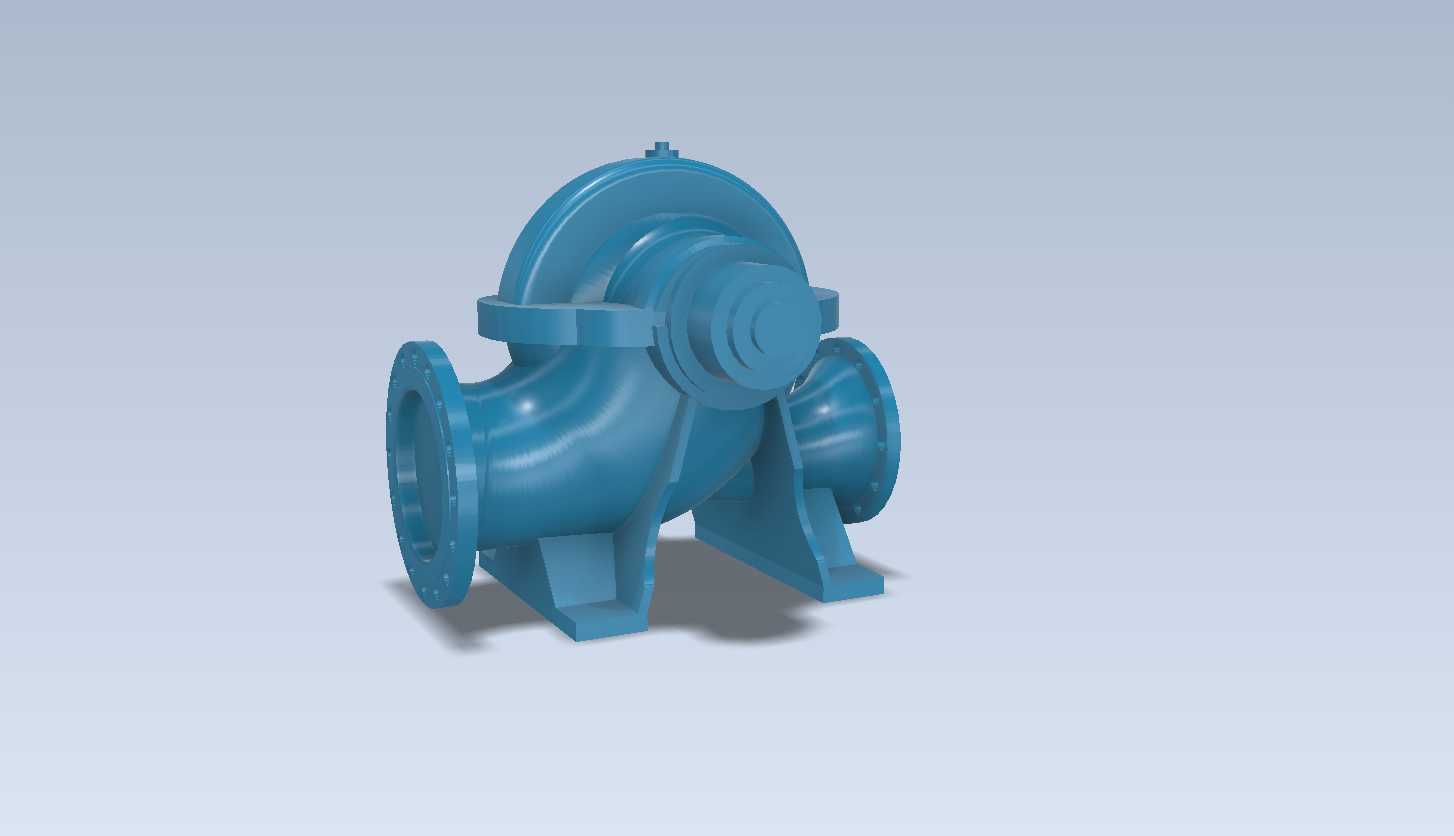

卧式中开双吸离心泵结构设计

这款卧式中开泵主要面向城镇供水、市政给排水、大型工业循环水系统、农田水利排灌以及电厂、钢厂的冷却循环水输送场景，作为大流量流体输送的核心动力设备，它能够在低扬程工况下实现稳定的大流量流体输送，相比普通单吸离心泵，其双吸叶轮结构可平衡轴向力，大幅降低运行过程中的振动与轴承磨损，延长设备连续运行的寿命。从功能特性来看，该泵采用水平中开的泵壳结构，检修时无需拆卸进出水管路与驱动电机，只需打开泵盖即可完成叶轮、密封件、轴承等核心部件的检查与更换，大幅降低现场运维的工作量与停机时间；双吸叶轮的设计让流体从叶轮两侧同时进入，既提升了单泵的流量输送能力，也有效避免了单吸结构易出现的汽蚀问题，适配清水或物理化学性质与水相近的无固体颗粒介质输送。在设计思路上，整体结构围绕大流量、低扬程、高可靠性的工况需求展开，泵体流道采用顺滑的渐扩式设计，减少流体在泵腔内的涡流损失，提升水力效率；泵脚与泵体采用一体化铸造结构，增强整机的刚性，降低运行时的结构共振；进出水口均采用法兰连接结构，适配工业管路的标准安装规范，密封位置采用多重密封结构设计，减少高压介质的泄漏风险。从安装边界来看，该泵为卧式安装结构，泵轴与驱动电机轴采用同轴对中布置，安装时需预留足够的轴向检修空间，用于泵盖拆卸与叶轮检修；底部安装脚的螺栓孔位按照标准工业泵安装尺寸设计，可直接适配常规混凝土基础的预埋螺栓布置，进出水口的法兰端面与安装基准面的平行度、同轴度在设计时做了严格公差控制，避免管路安装时产生额外应力作用在泵体上，导致运行时出现密封泄漏或轴承偏磨问题。整体外形结构紧凑，在保证大流量输送能力的前提下，尽可能压缩了整机的占地尺寸，适合在泵房空间有限的场景下布置安装，泵体的加强筋结构布置在受力集中的法兰与泵脚连接位置，既保证了泵体在高压工况下的结构强度，也避免了不必要的材料浪费，兼顾了结构可靠性与制造成本的平衡。
