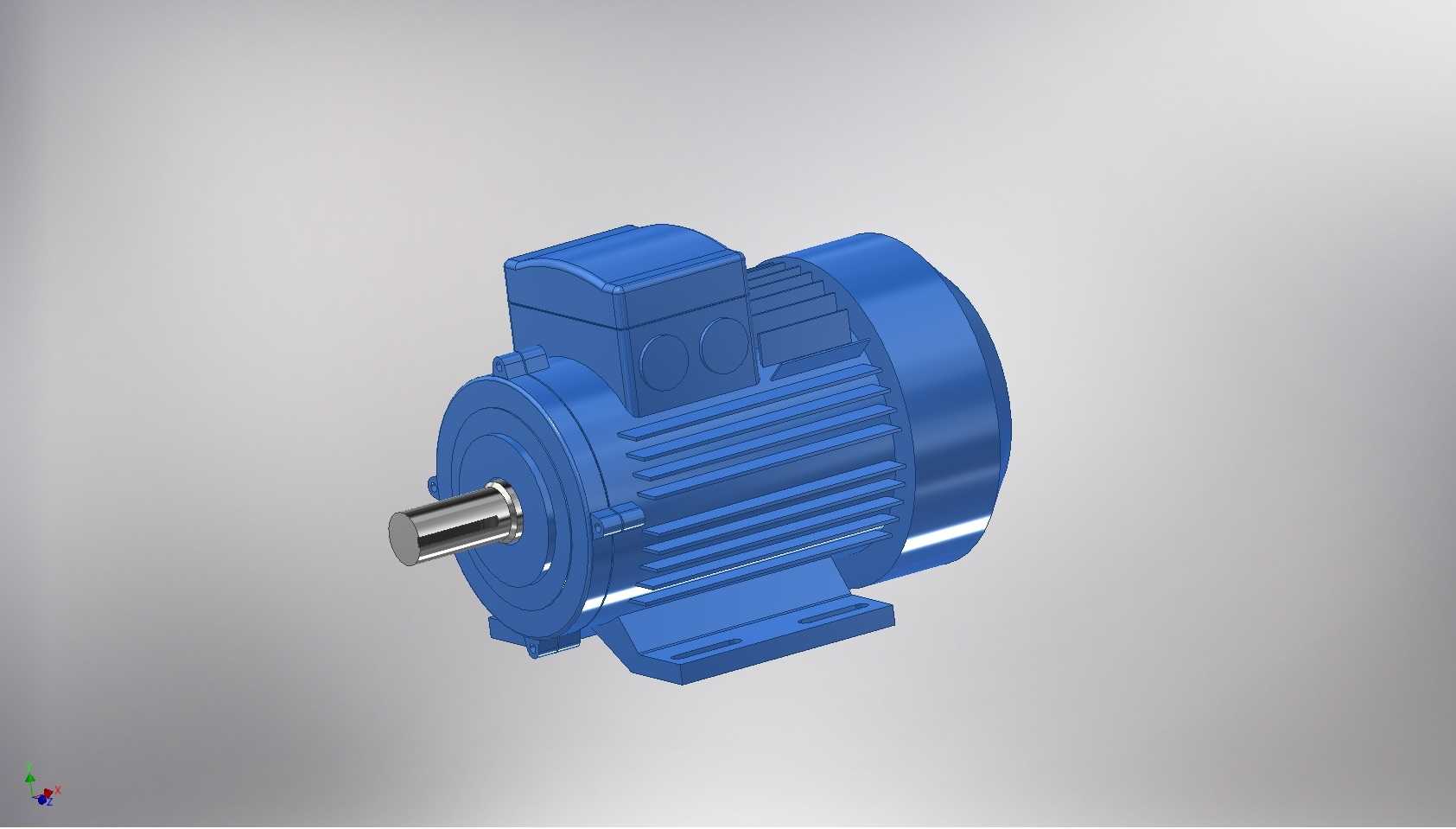

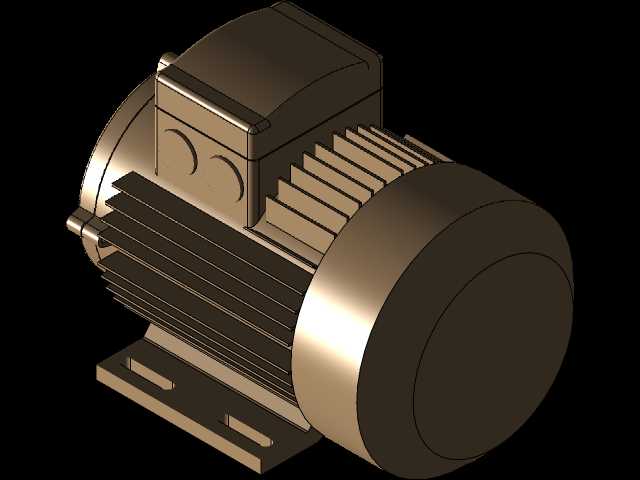

工业用卧式交流异步电动机三维结构

这款卧式交流电动机是工业生产场景中应用极为广泛的动力输出核心部件，在各类工业传动链路里承担着将交流电能转换为旋转机械能的关键作用，能够为泵类负载、鼓风送风设备、输送线体、轻工加工机械、农用作业机具等多类设备提供稳定可靠的动力输入，是离散制造流程、公用工程配套、物料输送系统中不可或缺的基础动力单元。从实际使用场景来看，这类电机可适配恒转速运行的常规工况，也能搭配变频器件实现转速调节，满足不同负载的运行转速需求，在工厂车间的生产流水线、水处理场站的供水泵组、暖通系统的通风机组、仓储物流的输送设备上都能见到这类结构电机的身影，其运行稳定性直接决定了整套配套设备的作业效率与故障率。从功能特性来看，该电机采用封闭自扇冷式结构设计，外壳排布的轴向散热筋能够大幅增加壳体与空气的接触面积，配合尾部自带的散热风叶，在电机运行过程中可形成持续的轴向气流，带走定子绕组与铁芯产生的工作热量，保障电机在额定负载下长期运行时的温升处于合理区间，避免绝缘层过早老化失效。电机输出轴采用标准圆柱轴伸设计，搭配平键连接结构，可与联轴器、带轮、齿轮等传动部件实现可靠连接，动力传递过程中无打滑、旷量问题，传动效率保持在较高水平。底座采用一体式铸铁底脚结构，设置有标准间距的安装长孔，能够适配不同规格的安装基座，安装时可通过长孔微调电机轴向位置，方便调整传动部件的张紧度与同轴度，降低现场安装调试的难度。在设计思路上，这款电机的整体结构完全遵循工业电机的通用设计规范，定子外壳采用径向对称的散热筋布局，既保证了壳体的结构强度，能够承受运行过程中的振动与轻微冲击，又最大化了散热面积；顶部的接线盒采用独立腔体设计，与电机内部主腔体做密封隔离，现场接线时可直接打开接线盒盖完成线缆连接，无需拆解电机主体，接线端子排布符合通用接线规范，可方便适配星形、三角形两种不同的接线方式，匹配不同的供电电压等级。端盖与壳体采用止口定位配合，保证轴承室与定子内腔的同轴度，支撑输出轴的轴承选用深沟球轴承，能够同时承受径向负载与少量轴向负载，适配带轮、直联等多种连接方式的受力需求。从安装边界来看，该电机的底脚安装孔距、轴伸直径、轴伸长度、中心高尺寸均遵循对应功率段的通用工业标准，现场替换同规格电机时无需改动原有安装基座的尺寸，也无需重新加工传动连接部件，可实现快速换装，大幅降低设备维护的停机时间。电机整体外形紧凑，没有外凸的易干涉结构，能够在空间较为局促的设备内部完成安装，适配各类集成度较高的工业设备的动力舱布局。
