航模用外转子无刷动力电机结构设计

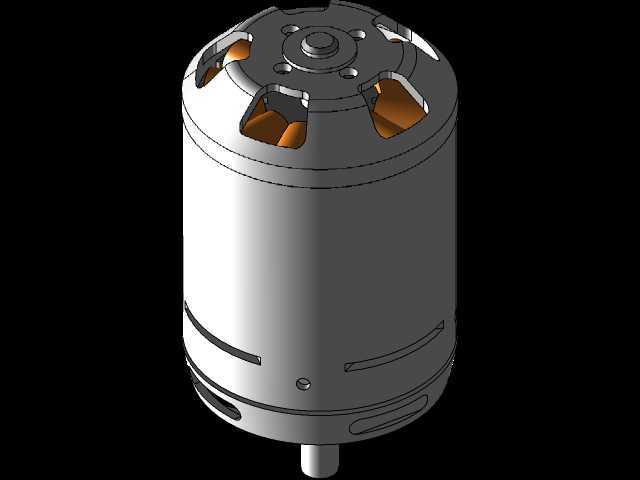

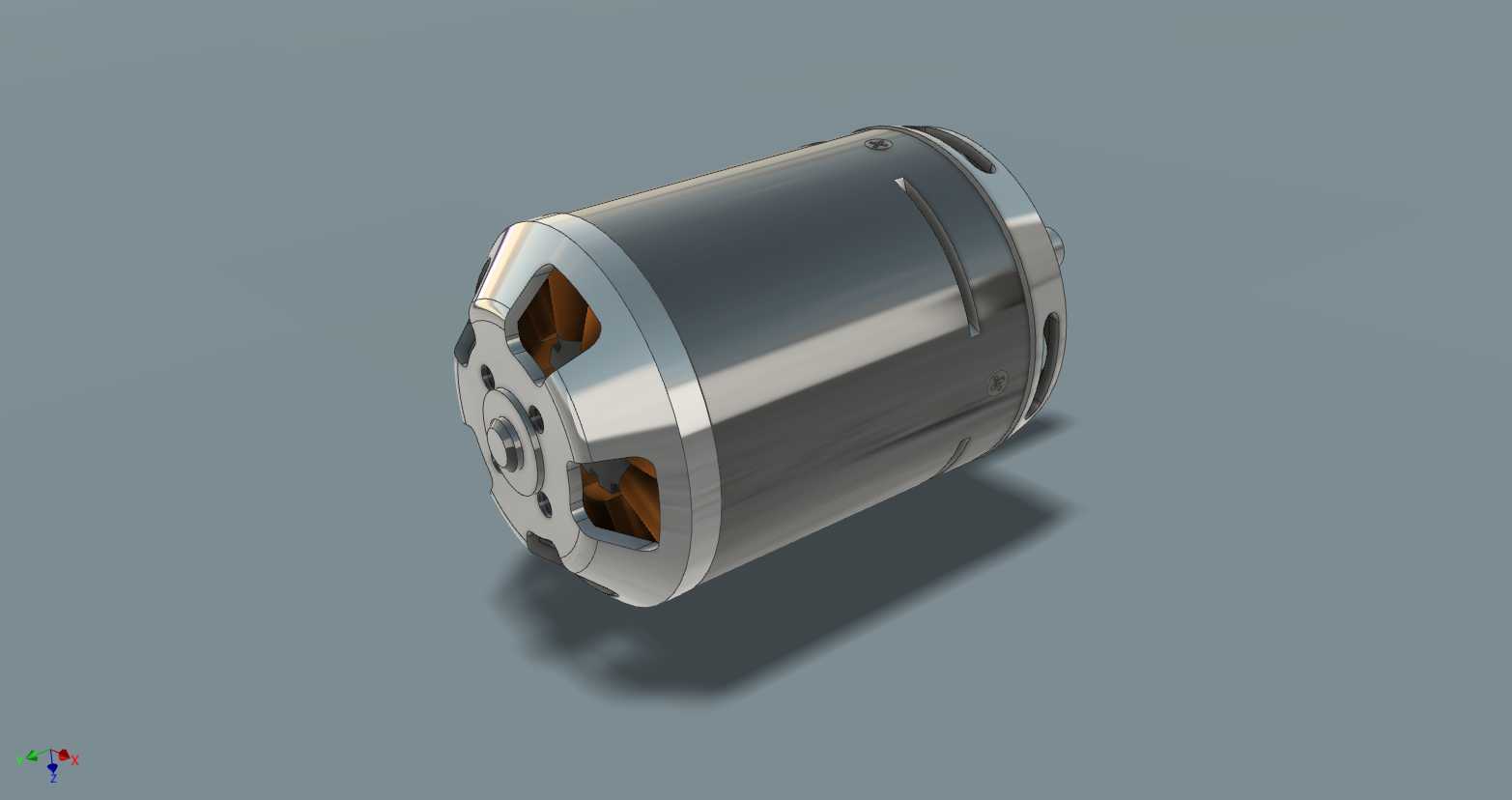

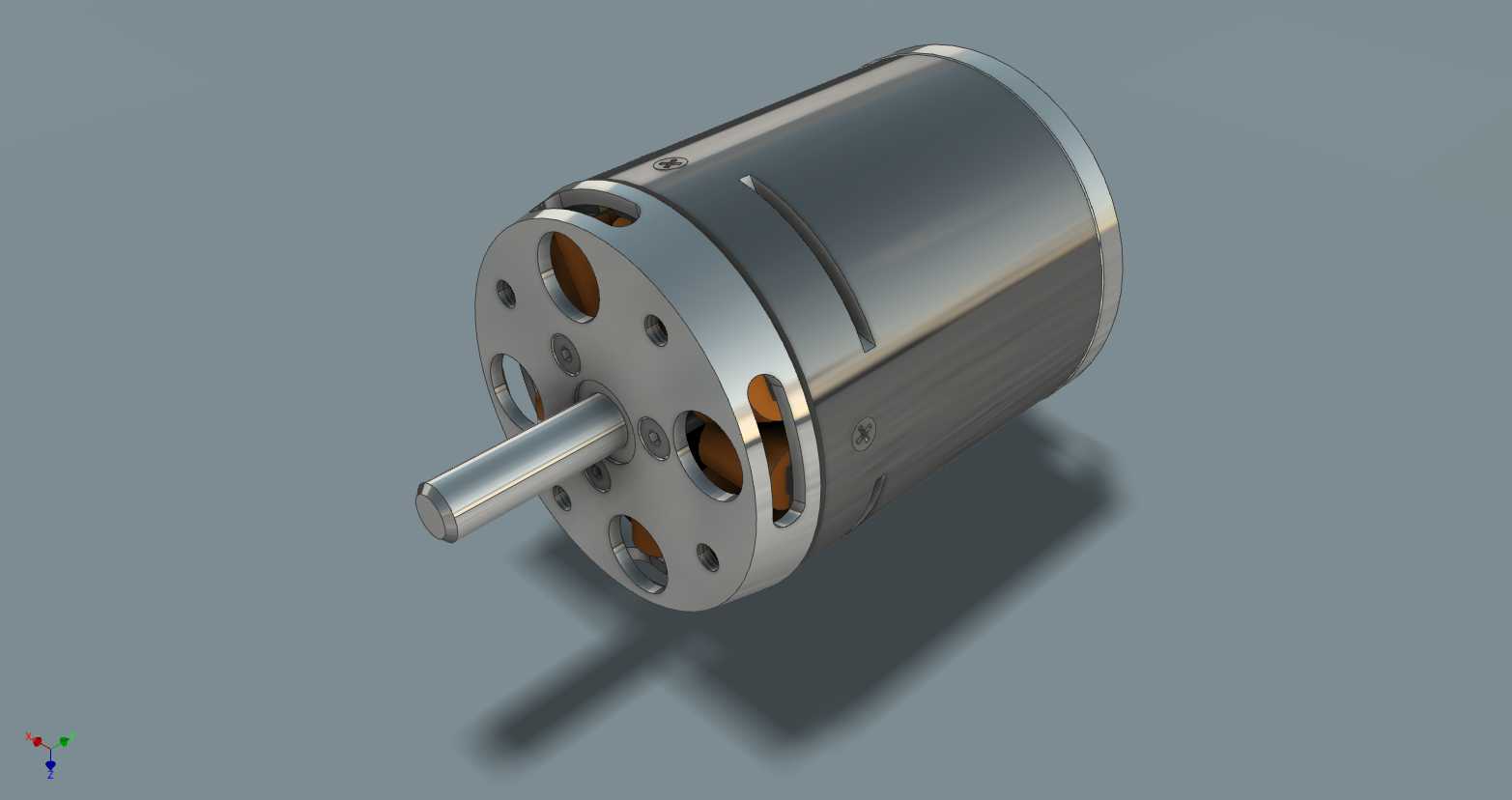

这款外转子无刷动力电机，主要面向航空模型、小型无人飞行器、轻型电动动力载具领域设计，作为核心动力输出部件，承担着将电能转化为旋转机械能、为螺旋桨或传动机构提供稳定扭矩与转速输出的核心作用，在固定翼航模、多旋翼无人机、小型电动车船等对动力重量比、输出效率有较高要求的场景中应用广泛。从功能特性来看，该电机采用外转子结构设计，转子外壳直接集成磁钢，转动惯量匹配航模动力的响应需求，能够在负载变化时快速调整转速输出，相比同规格内转子电机拥有更大的扭矩输出能力，无需搭配大减速比齿轮组即可直接驱动大尺寸螺旋桨，减少了动力传动环节的能量损耗，提升了整套动力系统的运行效率。电机输出轴采用标准直径的金属光轴设计，轴端预留了螺旋桨安装的定位平面，能够适配市面上主流的航模螺旋桨桨夹，安装时无需额外定制转接零件，降低了用户的装配门槛。前端端盖采用镂空设计，一方面能够在电机高速运转时引导气流穿过电机内部，带走绕组与磁钢工作产生的热量，避免长时间高负载运行时出现过热退磁、绕组烧毁的问题；另一方面镂空结构有效降低了电机自身的重量，提升了动力系统的推重比，对于对重量极为敏感的航模类产品而言，这一设计能够有效提升载具的续航能力与机动性能。端盖上均匀分布的安装孔位，严格遵循航模动力系统的通用安装孔距标准，能够直接适配主流的电机安装座，安装边界清晰，用户在进行载具设计时，只需按照对应孔距预留安装位即可完成固定，无需反复调整安装位置。电机外壳采用薄壁金属结构，在保证结构强度、能够承受高速旋转产生的离心力的前提下，尽可能压缩了壳体厚度，进一步控制了整体重量。从设计思路来看，这款电机在结构设计阶段就充分平衡了散热性能、结构强度、整体重量三者的关系，端盖的镂空位置避开了轴承安装位与螺丝固定位，不会影响整体结构刚性，同时气流通道正对内部绕组位置，能够最大化风冷散热的效果。输出轴与转子的连接采用过盈配合加定位销的固定方式，能够承受螺旋桨高速旋转时产生的拉力与反扭矩，避免高负载下出现轴体松动、转子偏移的问题。后端盖为封闭结构，能够阻挡飞行过程中灰尘、水汽进入电机内部，保护轴承与绕组不受异物侵蚀，延长电机的使用寿命。在实际装配场景中，该电机的安装尺寸兼容多数中小型航模的动力舱设计，整体圆柱外形不会与周边的电调、机架结构产生干涉，布线位置预留合理，电机引出线从端盖侧边引出，能够顺着机架杆件规整布线，不会被螺旋桨气流吹动缠绕到转动部件上，充分考虑了实际装机使用中的各类细节问题。
