17针圆形航空公接头连接器结构设计

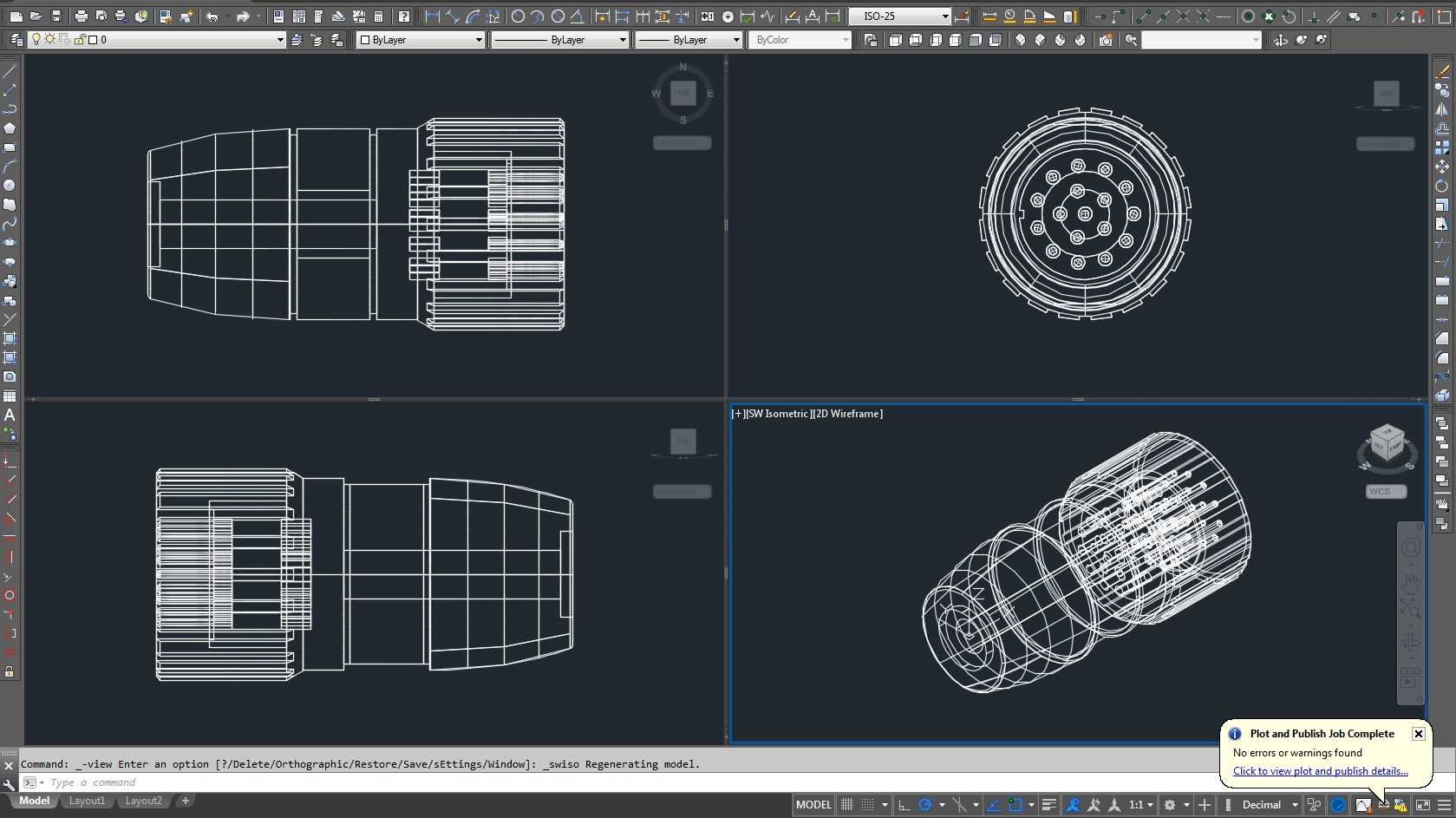

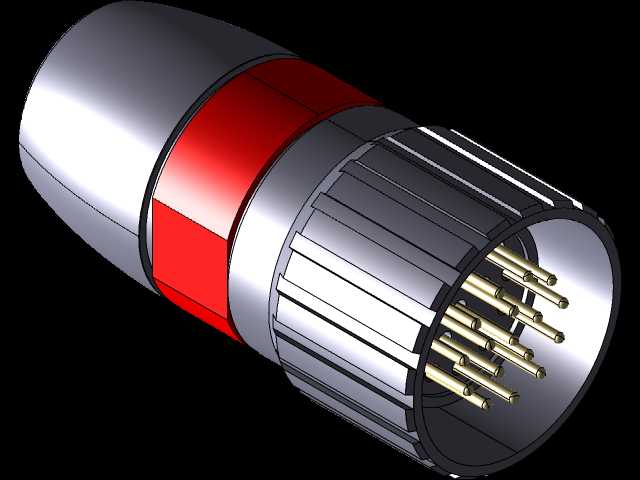

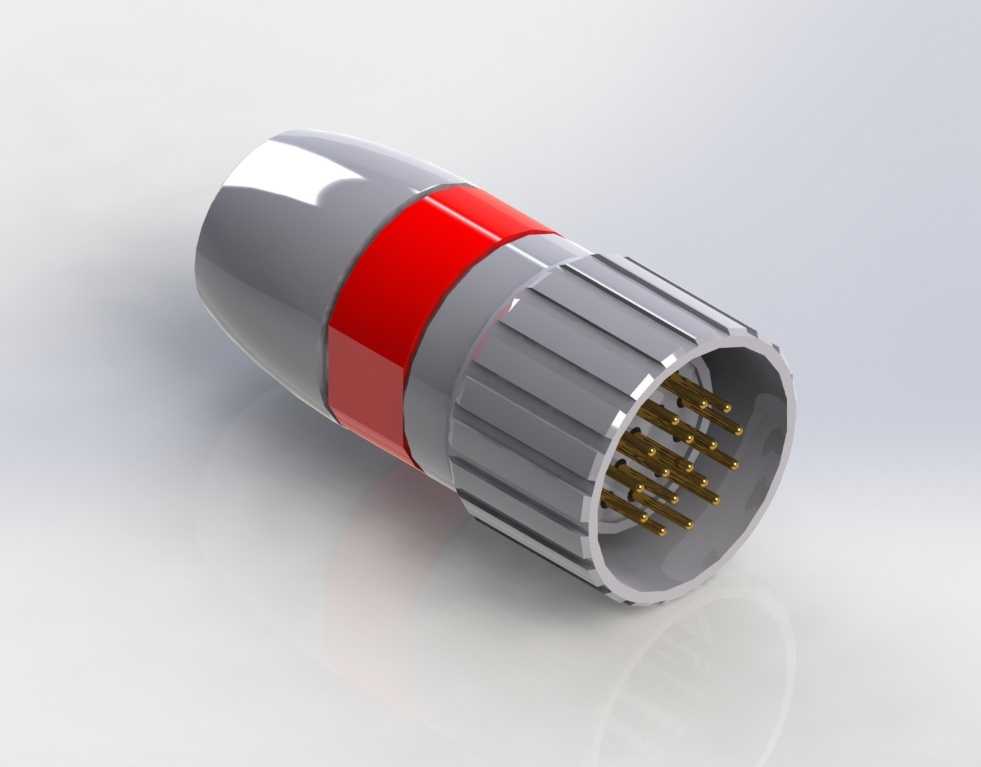

这款17针圆形公接头是工业电气连接场景中常用的接插部件，主要应用在工业控制设备、检测仪器、户外机电装置、音视频信号传输设备等需要频繁插拔或需要稳定多通路信号、小电流传输的场景中，能够在复杂工况下实现多线路的快速对接与分离，避免多根线缆单独接线的繁琐操作，同时降低接线错误概率，提升设备组装与后期维护的效率。在实际使用中，该公接头需要与对应规格的母接头对插使用，17根插针可分别传输不同的控制信号、弱电流电源或是传感数据，插针采用镀金处理能够降低接触电阻，减少长期使用后的氧化损耗，保障信号传输的稳定性与电流导通的可靠性，避免接触不良导致的设备信号中断、供电异常等问题。接头外壳采用硬质绝缘工程塑料制作，外层带有防滑滚纹结构，在插拔操作时能够增加手部摩擦力，即便是佩戴劳保手套也能顺利完成插拔动作，中部的红色标识环可以快速区分接头的针数规格或是适配的线路类型，在多组接头并排布置的设备上，能够帮助操作人员快速识别对应接口，避免插错导致的设备故障。接头尾部为锥面过渡结构，能够适配不同线径的线缆护套，在装配时可以通过尾部的紧固件将线缆与接头牢牢固定，避免线缆拉扯导致内部插针与焊线处脱落，提升接头整体的抗拉伸能力。设计过程中，插针采用均匀圆周排布的方式，每根插针之间保留足够的绝缘间距，避免相邻针脚之间出现信号串扰或是击穿短路问题，插针伸出端面的长度经过精准计算，对插时能够保证所有针脚同步接触，不会出现个别针脚提前受力弯折的情况。接头的插接配合面做了精准的公差控制，与母头对接后能够保持适度的配合紧度，既不会因为过松导致使用过程中意外脱落，也不会因为过紧导致插拔困难，外壳的绝缘材质能够耐受常规工业环境中的油污、粉尘侵蚀，满足车间、户外设备等多数常规工业场景的使用要求，安装时不需要额外的固定支架，直接通过接插配合即可完成连接，占用安装空间小，适合在设备内部空间紧凑的布局中使用。
