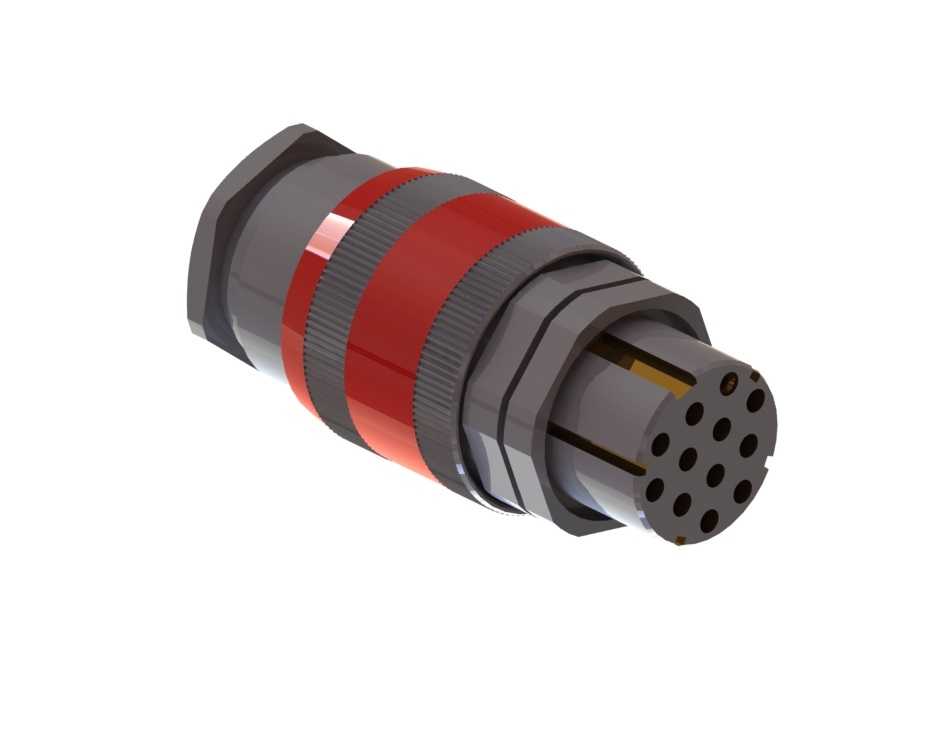

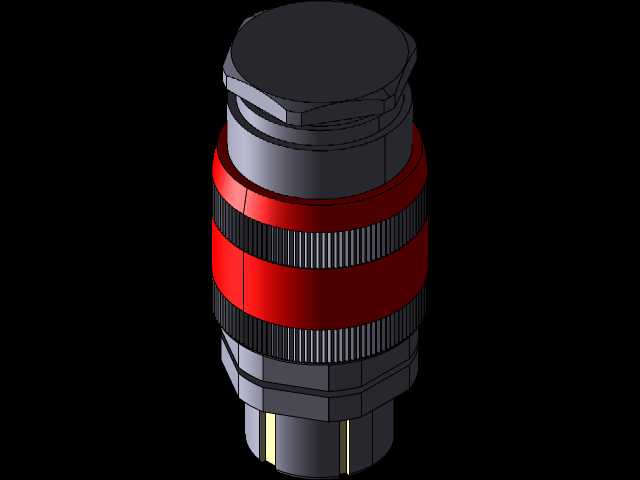

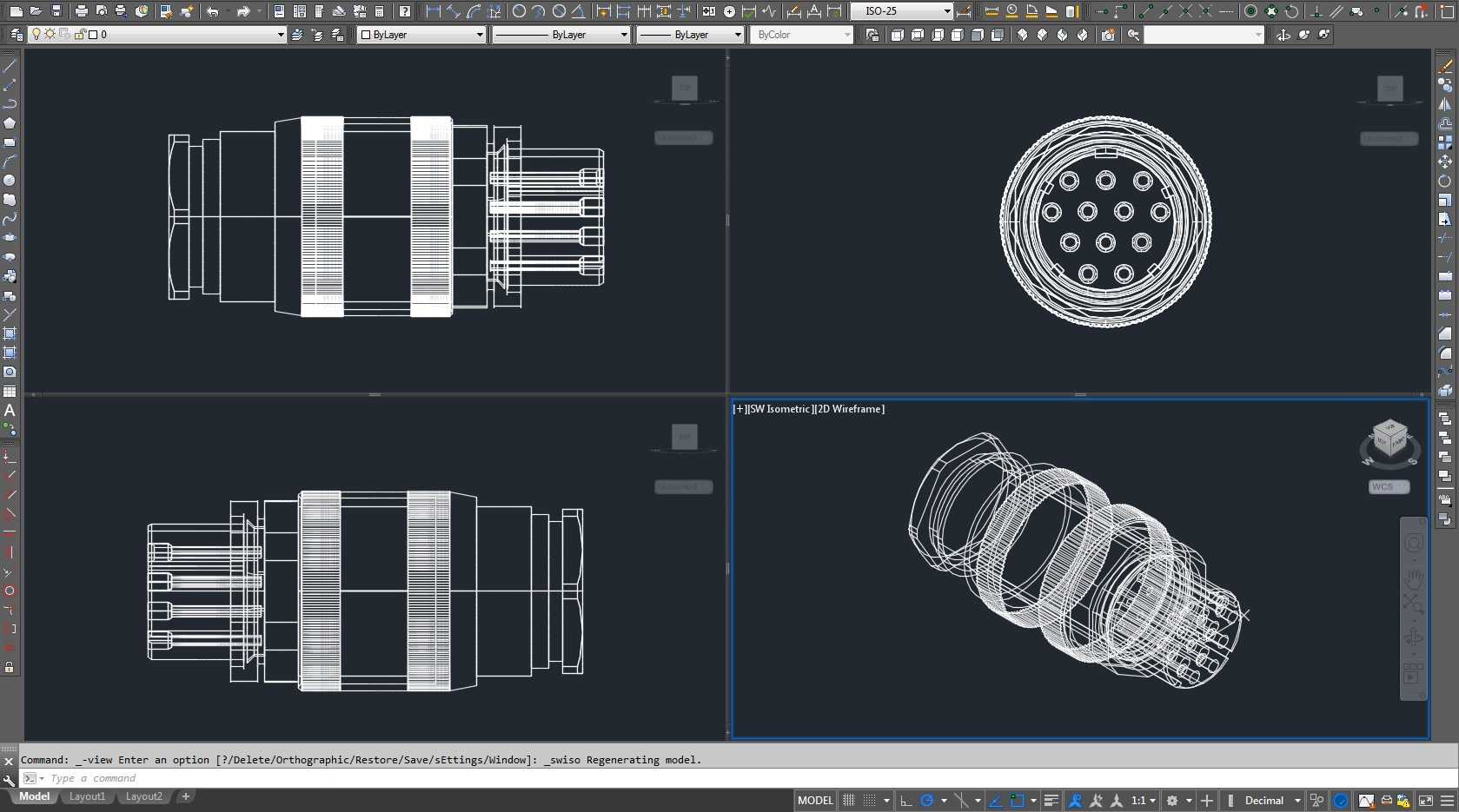

12针阴头内螺纹连接器结构设计

这款12针阴头内螺纹连接器，主要应用在工业控制设备、检测仪器、户外机电装置的电气线路对接场景中，承担多回路信号与小功率电力的稳定传输作用，在需要频繁插拔维护、存在一定振动工况的设备连接部位尤为适用，能够避免线路拉扯导致的接触不良问题，同时依靠内螺纹的旋合锁紧结构，可在常规工业环境下实现连接部位的防松脱效果，不需要额外加装固定卡扣就能维持连接稳定性。从功能特性来看，这款连接器采用12芯插针布局，可同时传输多路开关量信号、模拟量信号或是小电流供电回路，单针接触部位采用弹性接触结构设计，插合后接触电阻低，信号传输衰减小，能够适配工业现场常见的传感器信号传输、控制指令传递需求；接头外壳设置有多层防滑滚筋结构，无论是徒手旋合锁紧还是后续拆卸维护，都能提供足够的摩擦力，即使手上沾有少量油污也能顺利完成操作，不会出现打滑难以施力的问题；外壳的分段式密封槽设计，可在装配时配套对应规格的密封圈，实现对接部位的防尘防泼溅效果，适配车间、户外设备等多场景的使用需求。在设计思路上，这款接头优先考虑了连接可靠性与操作便捷性的平衡，内螺纹的锁紧行程经过合理设置，既不会因为行程过长导致旋合操作繁琐，也不会因为行程过短导致啮合牙数不足、连接强度不够；插针的排布采用圆周阵列布局，相邻插针之间保留了足够的电气间隙，避免多回路之间出现信号串扰，同时插针端面做了导向倒角处理，对接时不需要精准对位就能顺利插入对应的插孔内，降低现场操作的对位难度。从安装边界来看，这款接头的外轮廓采用阶梯轴式结构，最大外径适配常规的线缆护套尺寸，尾部可承接对应线径的线缆引入，内螺纹规格适配工业领域常用的公制外螺纹接头，不需要额外加工转接头就能和市面上多数同规格连接器实现互配；接头整体长度控制在合理范围内，安装后不会在设备外侧占用过多空间，即使是在设备内部走线密集的区域，也能顺利完成布置，不会和周边的其他零部件产生结构干涉；外壳的受力部位做了加厚处理，在常规的插拔、旋合操作受力下不会出现壳体开裂、变形的问题，能够满足工业场景下长期反复使用的强度要求。
