双层堆叠式D-SUB接口连接器结构设计

在工业控制、通讯设备、嵌入式硬件开发等领域，PCB板上的空间资源始终是结构设计阶段需要重点考量的核心要素，尤其是需要同时布设多路信号传输接口的紧凑型设备中，如何在有限的板卡边缘区域布置足够的外接端口，同时兼顾连接稳定性、安装便捷性与结构紧凑性，是硬件结构工程师经常面对的设计难题。这款堆叠式D-SUB IO连接器，正是针对这类高密度端口布设、PCB安装空间受限的应用场景开发的专用连接部件，能够在单组安装位的空间范围内，同时提供两路独立的D-SUB信号传输通道，大幅提升板卡空间利用率。

从实际使用场景来看，这类堆叠连接器常应用于工业通讯板卡、多串口服务器、工控机接口面板、测试仪器设备的外接端口区域，可同时承载两路串行通讯、信号采集或者控制信号的传输需求，无需在PCB板上预留两个独立D-SUB接口的安装间距，有效缩减接口区域占用的板卡面积，为板上其他功能元件的布设留出更多余量。

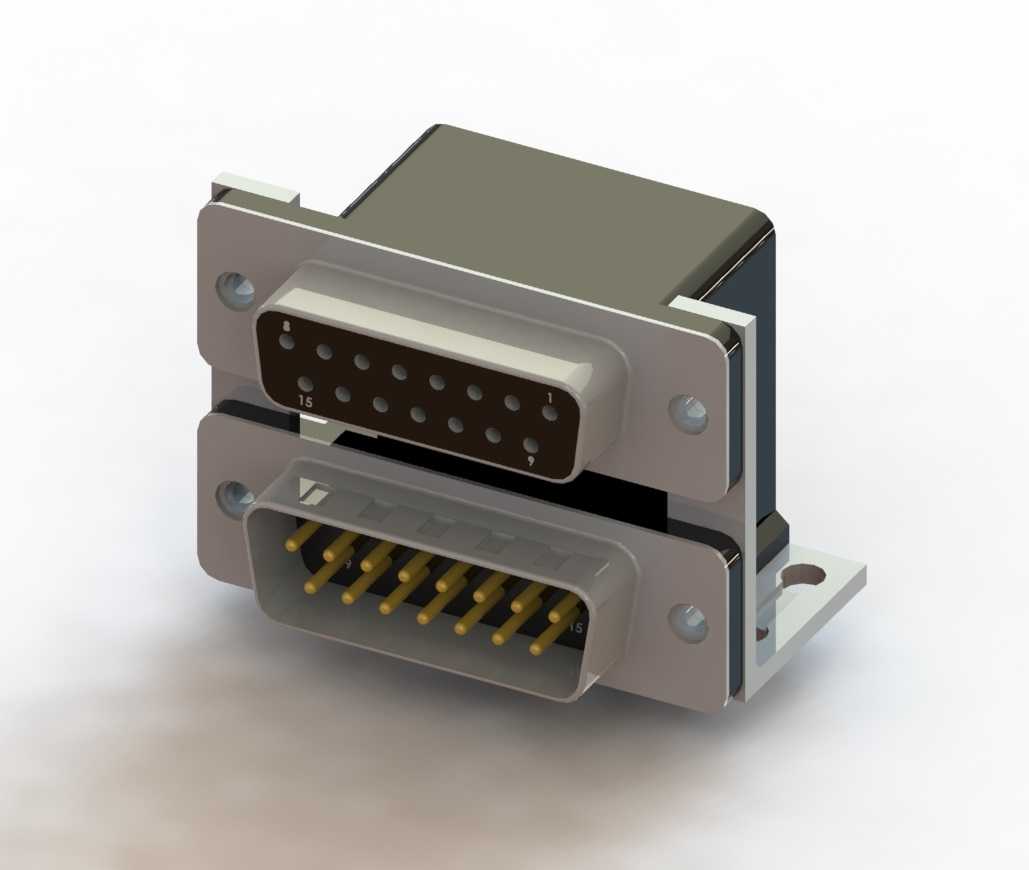

在功能特性设计上，这款产品采用上下双层直角排布的结构，两个标准D-SUB连接端口沿垂直方向依次堆叠固定，共用同一组安装固定支架，上层为孔式母头接口，下层为针式公头接口，可适配不同类型的外接插头，避免同类型接口相邻导致的插接过近、操作干涉问题。接口的接触端子采用镀金工艺设计，能够保证信号传输的稳定性，降低长期使用后的接触电阻，适配工业环境下的长期可靠连接需求。

从设计思路层面，这款连接器在结构上做了多重优化：首先是安装法兰的一体化设计，将两个独立D-SUB接口的固定结构整合为同一个金属支架，支架两侧预留标准的螺丝安装孔位，可直接通过螺丝固定在PCB板或者设备面板上，安装孔位的间距符合通用D-SUB连接器的安装规范，无需重新设计开孔位置，可直接兼容原有单接口的安装布局，降低设备改版的结构调整成本。其次是接口的错位排布设计，上下两个接口在垂直方向预留足够的插拔操作空间，即使两个端口同时插接线缆，也不会出现插头相互干涉、无法完全插合的问题，同时下层接口的焊脚长度与上层接口做了差异化设计，适配波峰焊或者手工焊接的工艺要求，避免焊接过程中相邻焊点的连锡问题。

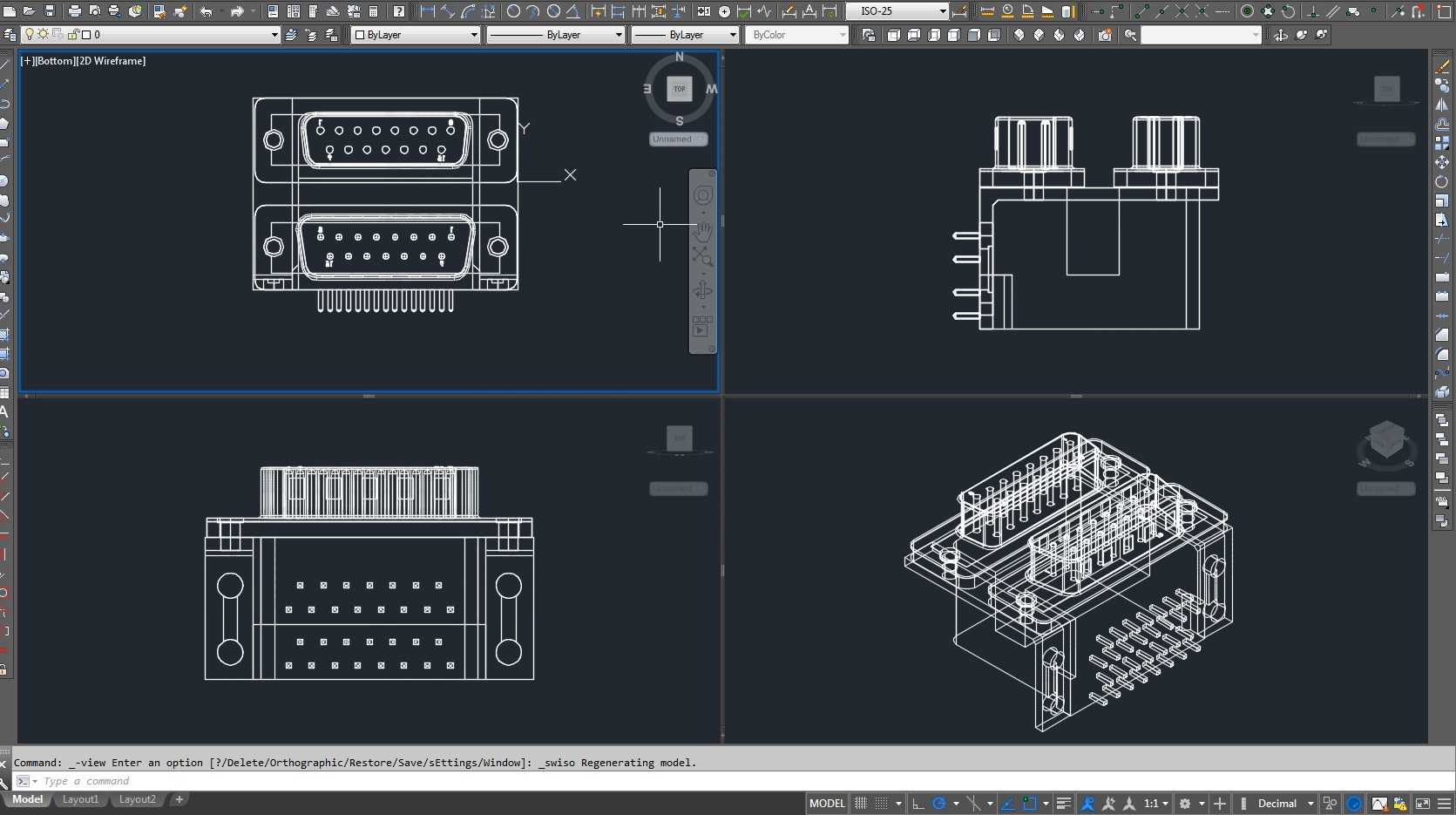

在外形尺寸与安装边界上，这款堆叠连接器的整体宽度与标准单组D-SUB接口的安装宽度保持一致，垂直方向的总高度控制在常规双层接口的最小合理范围内，不会超出板卡周边的结构限高要求；连接器后端的焊脚伸出长度符合常规PCB板的焊接工艺要求，焊脚位置的排布间距满足电气安全间隙规范，焊接后不会与板上其他元件产生结构干涉；前端的接口插接深度符合D-SUB接口的通用标准，可适配所有标准规格的D-SUB线缆插头，无需定制专用接插件。金属外壳的设计还具备一定的电磁屏蔽效果，能够减少外界电磁干扰对信号传输的影响，提升信号传输的可靠性，适合在电磁环境较为复杂的工业场景中使用。
