35mmDIN标准C45电气安装导轨三维模型

项目分类:导轨 发布时间:2014-04-03 ID:1898
  • 35mmDIN标准C45电气安装导轨三维模型

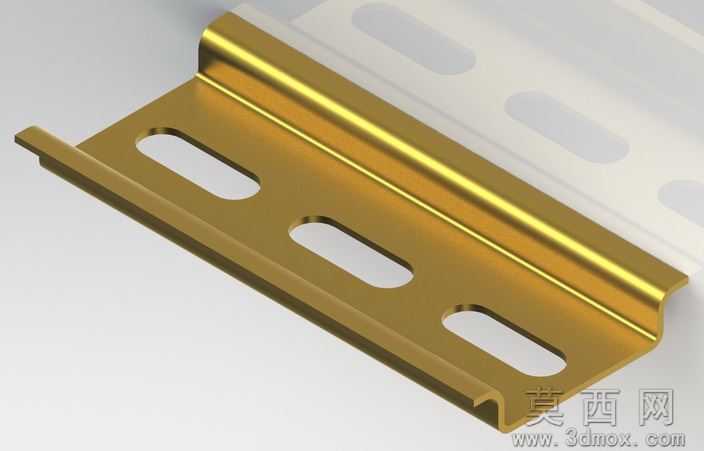

本款35mm规格DIN标准C45电气安装导轨三维模型,建模全程基于SolidWorks平台完成,建模流程遵循工业电气元件的标准化设计逻辑:首先以DIN EN 60715导轨标准为基准绘制二维截面草图,精准约束导轨的弯折角度、壁厚、卡槽尺寸等核心轮廓参数,通过拉伸特征生成导轨基础基体,随后对安装腰型孔进行阵列排布,严格匹配工业现场的安装孔位间距要求,再对导轨两端的止挡结构、边缘倒角进行细节特征处理,全程采用参数化建模方式,所有尺寸均可通过参数表快速调整,适配不同长度、不同材质的导轨衍生设计需求。参数设计层面,模型严格遵循35mm标准导轨的通用规范,导轨总宽度设定为35mm,卡槽高度适配常规低压电气元件的卡装尺寸,安装腰型孔的长度、宽度、间距均符合电气柜安装的通用开孔标准,壁厚参数兼顾结构强度与材料成本,可直接导出工程图用于生产加工的尺寸参考。渲染材质方面,模型针对铝制、钢制两种常见导轨材质分别配置了对应的材质球,铝导轨呈现金色阳极氧化的金属质感,还原了铝合金表面氧化处理后的细腻光泽与金属反射效果,钢制导轨则配置了镀锌钝化的材质表现,清晰呈现钢材表面的镀层质感,渲染过程中添加了柔和的环境光与定向光源,突出导轨的弯折结构、卡槽轮廓与安装孔位细节,模型展示效果直观清晰。结构原理层面,该导轨为电气柜内通用的元件安装载体,依靠两侧的翻边卡槽实现断路器、继电器、端子排等电气元件的快速卡装固定,无需额外螺丝锁紧即可实现元件的可靠定位,腰型安装孔可适配安装过程中的位置偏差,降低现场安装的对位难度,导轨的弯折结构经过力学优化,在保证卡装夹紧力的同时具备足够的结构刚性,避免元件安装后出现变形松脱的问题。软件兼容方面,模型原生为SolidWorks格式,可直接兼容SolidWorks2014及以上所有版本,同时支持导出为STEP、IGS等通用三维格式,可无缝导入UG、Pro/E、Catia等主流三维设计软件,不存在特征丢失、破面等问题,方便不同软件平台的设计人员调用修改。研发教学应用层面,该模型可直接用于电气柜成套设计的三维布局装配,帮助设计人员提前验证电气元件的排布间距、安装空间,避免现场安装出现干涉问题;同时可作为机械设计、电气自动化相关专业的教学案例,帮助学生理解DIN标准导轨的结构特点、参数规范与安装原理,也可用于非标自动化设备的电气安装模块设计参考,缩短相关项目的研发周期。
