SBR16圆柱线性滑动导轨640mm款

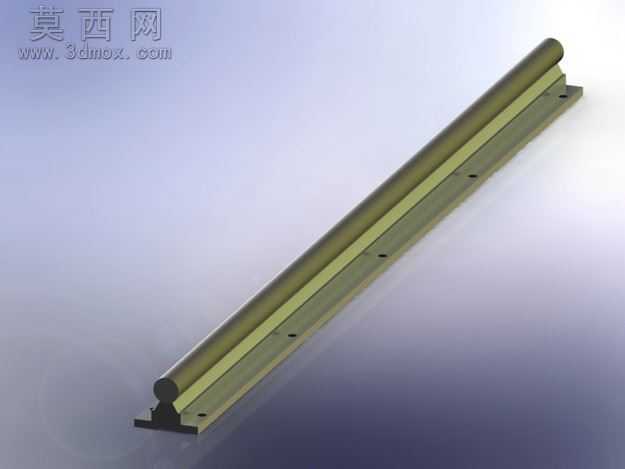

本模型为SBR16规格长度640毫米的圆柱形线性滑动导轨，采用三维建模软件完成全参数化设计，建模过程严格遵循线性导轨的实际生产尺寸规范，对导轨本体、安装基座、端部限位结构均做了1:1比例还原。渲染阶段采用金属哑光材质模拟导轨圆柱轴面的精加工表面质感，对安装基座的阳极氧化铝合金材质做了细腻的质感区分，通过柔和的侧光打光凸显导轨的圆柱轮廓与基座的安装孔位特征，整体渲染效果贴近工业产品实物展示标准。结构设计上，该款导轨采用圆柱形光轴作为滑动承载主体，搭配带安装孔的铝制支撑基座，基座上预设等距分布的沉头安装孔，可直接通过螺栓固定在设备安装面，圆柱轴体两端做了倒角处理，避免滑块装配时出现卡滞问题，轴体与基座之间采用过盈配合加侧向顶丝固定的结构，保证导轨使用过程中不会出现轴体窜动的问题。设计思路围绕低成本数控设备的直线传动需求展开，在保证滑动精度满足常规数控设备使用要求的前提下，尽可能简化加工工艺，降低生产制造成本，相较于方形直线导轨，该款圆柱形滑动导轨对安装面的平面度要求更低，适配各类中小型数控机器、自动化移栽设备的直线运动场景，模型完整还原了导轨的所有装配特征，可直接用于设备整体装配的干涉检查、运动仿真模拟，也可作为非标设备设计时的导轨选型参考模型，帮助设计人员快速完成直线传动模块的布局设计，缩短设备研发的整体周期。
