适配RC多翼机的1000TVL迷你FPV摄像头结构

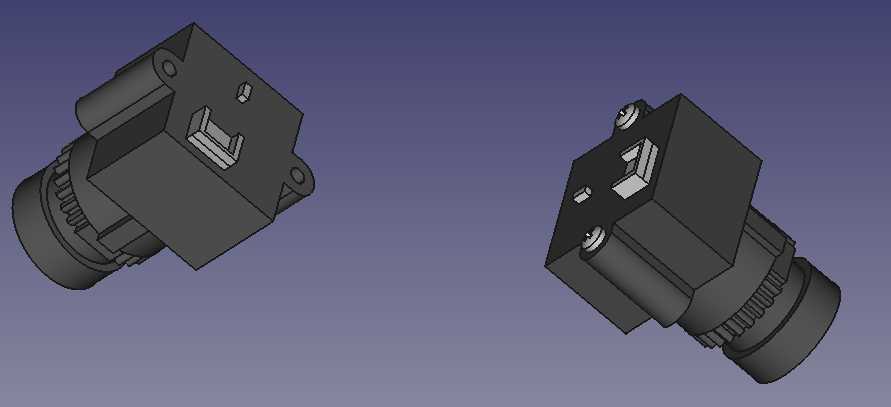

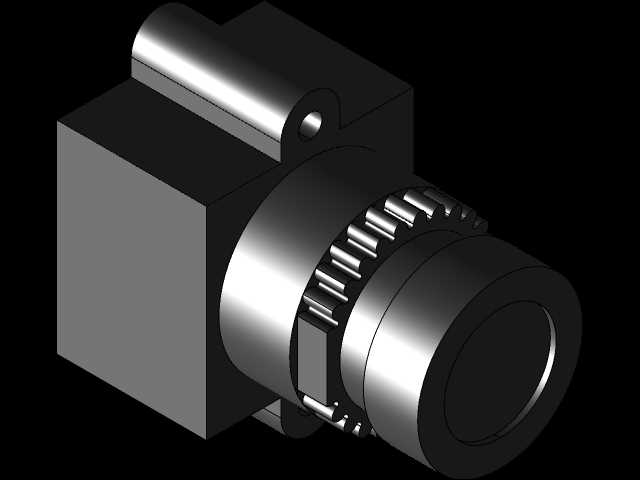

这款小型FPV摄像头主要面向RC多旋翼航模、小型穿越无人机的第一视角飞行场景设计，是航模飞行操控系统里的核心视觉采集部件，能够在飞行过程中实时采集前方画面并传输至操控端的显示设备，帮助飞手完成航线判断、障碍物规避、特技动作操控以及航拍取景等操作，尤其适配轻量化小型多旋翼机型的装机需求，不会给航模带来过多的负载负担。在功能特性上，这款摄像头搭载1/3规格CCD感光元件，具备1000TVL的高清解析能力，配备2.8mm焦距镜头，拥有110度的广视角视野，能够覆盖飞行前方足够宽的视场范围，减少飞行过程中的视觉盲区；镜头自带专属保护盖结构，可在日常存放、装机调试过程中避免镜片被刮花磨损，延长镜头使用寿命；设备默认搭载宽动态范围功能，能够在光线明暗变化较快的飞行场景下自动平衡画面曝光，避免出现过曝或者暗部死黑的情况，同时无OSD叠加、超低功耗的设计，既不会额外占用图传通道的带宽资源，也能降低航模电池的供电压力，适配5-20V的宽幅输入电压，可兼容多数航模的供电回路，无需额外加装电压转换模块。从设计思路来看，整体结构采用紧凑化方块主体加前置镜头的布局，主体部分为规整的立方结构，方便在航模机架的有限安装空间内进行固定，镜头外圈设计有齿状调节结构，可手动旋转调整镜头焦距，适配不同飞行场景的清晰度需求；顶部预留的凸起安装位带有固定孔位，可配合螺丝完成与机架的快速锁附，安装方式灵活。在尺寸与安装边界上，摄像头主体尺寸为28*24.5*17.5毫米，镜头部分直径为14毫米，整体重量仅10.4克，不含外接接线与包装盒，属于轻量化的航模配件，安装时仅需在机架上预留对应大小的安装空间，配合M12规格的镜头螺丝即可完成固定，不会超出小型多旋翼航模的载重与空间限制，非常适合追求轻量化装机的FPV穿越机、小型航拍多翼机使用，能够在保证画面采集效果的同时，尽可能降低对航模飞行性能的影响。
