带储油柜户外油浸式电力变压器结构

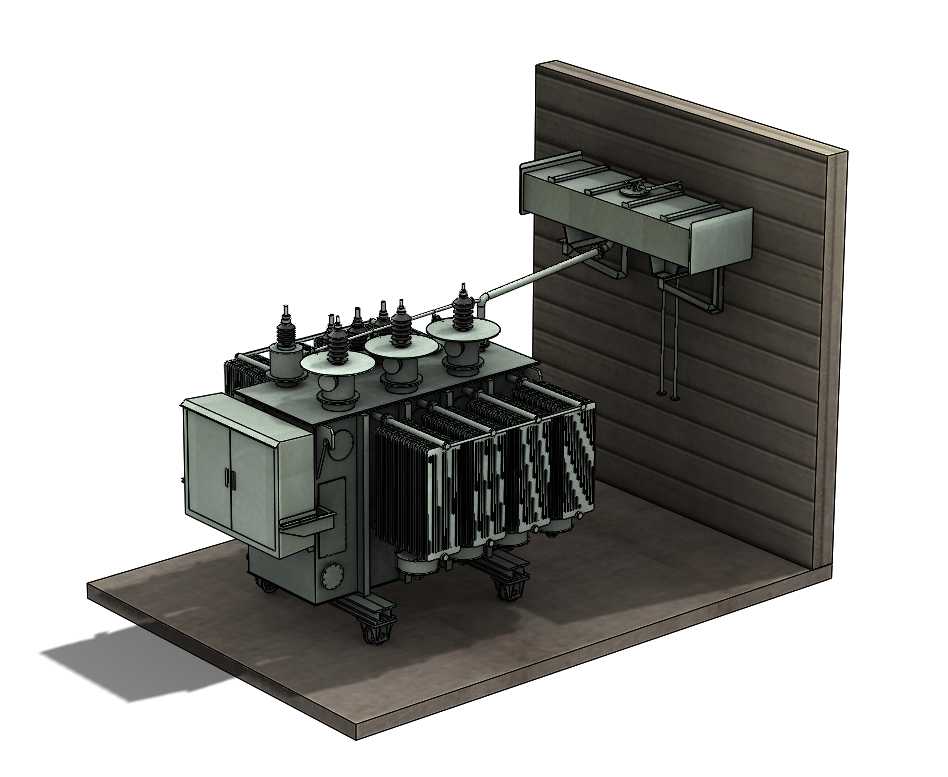

该模型还原的是户外大型油浸式电力变压器，主要应用于城市区域变电站、工矿企业总降压站、大型工业园区配电中心等场景，承担24MVA容量级别的高压电能转换与传输任务，可将110kV或35kV等级的高压输电电压转换为10kV或6kV的中压配电电压，为下游用电网络提供稳定的电力输出，是区域输配电网络中核心的电压变换节点设备。设备整体采用油浸式自冷结构设计，主体包含铁芯绕组本体、外置储油柜、高低压绝缘套管、片式散热器组、侧边控制柜体、移动滚轮基座以及配套的户外靠墙安装支架结构。储油柜设置在设备本体侧上方，用于补偿变压器油因温度变化产生的体积胀缩，避免油箱内部出现负压或油位异常波动，同时减少变压器油与空气的接触面积，降低油质氧化受潮的概率，延长绝缘油的使用寿命。高低压套管按照电压等级分层布置在油箱顶部，高压套管尺寸更大、绝缘距离更长，低压套管排布相对紧凑，套管底部与油箱内部绕组引出端可靠连接，外部预留接线端子用于连接进出线母线。片式散热器组挂载在油箱侧面，通过油箱内部油流的自然循环，将绕组和铁芯运行产生的热量通过散热片散发到空气中，满足额定负载下的散热需求，无需额外配置强制风冷装置即可在常规户外环境下稳定运行。侧边控制柜体集成了油温监测、油位显示、瓦斯保护等二次元件的安装空间，方便运维人员日常巡检与故障排查。底部的滚轮结构用于设备安装就位时的短距离移位，就位后可通过固定件将设备锁定在安装基础上，配套的靠墙安装支架用于固定高压侧进线母线的支撑结构，明确了设备靠墙安装时的安全距离与布线走向。设计过程中严格遵循电力设备户外安装的安全规范，预留了足够的带电安全距离，各部件的装配关系完全匹配实际生产工艺，油箱的密封结构、散热器的连接法兰、储油柜的连通管路都按照真实产品的结构逻辑还原，可用于变电场景的布局仿真、安装施工交底以及电力运维人员的结构认知培训。设备整体安装边界清晰，底座占地尺寸满足户外变电站设备间距要求，顶部套管的高度、侧面散热器的外伸距离、储油柜的突出尺寸都做了精准还原，能够直接嵌入变电站整体三维布局场景中使用。
