军用野战通讯无线电台结构设计

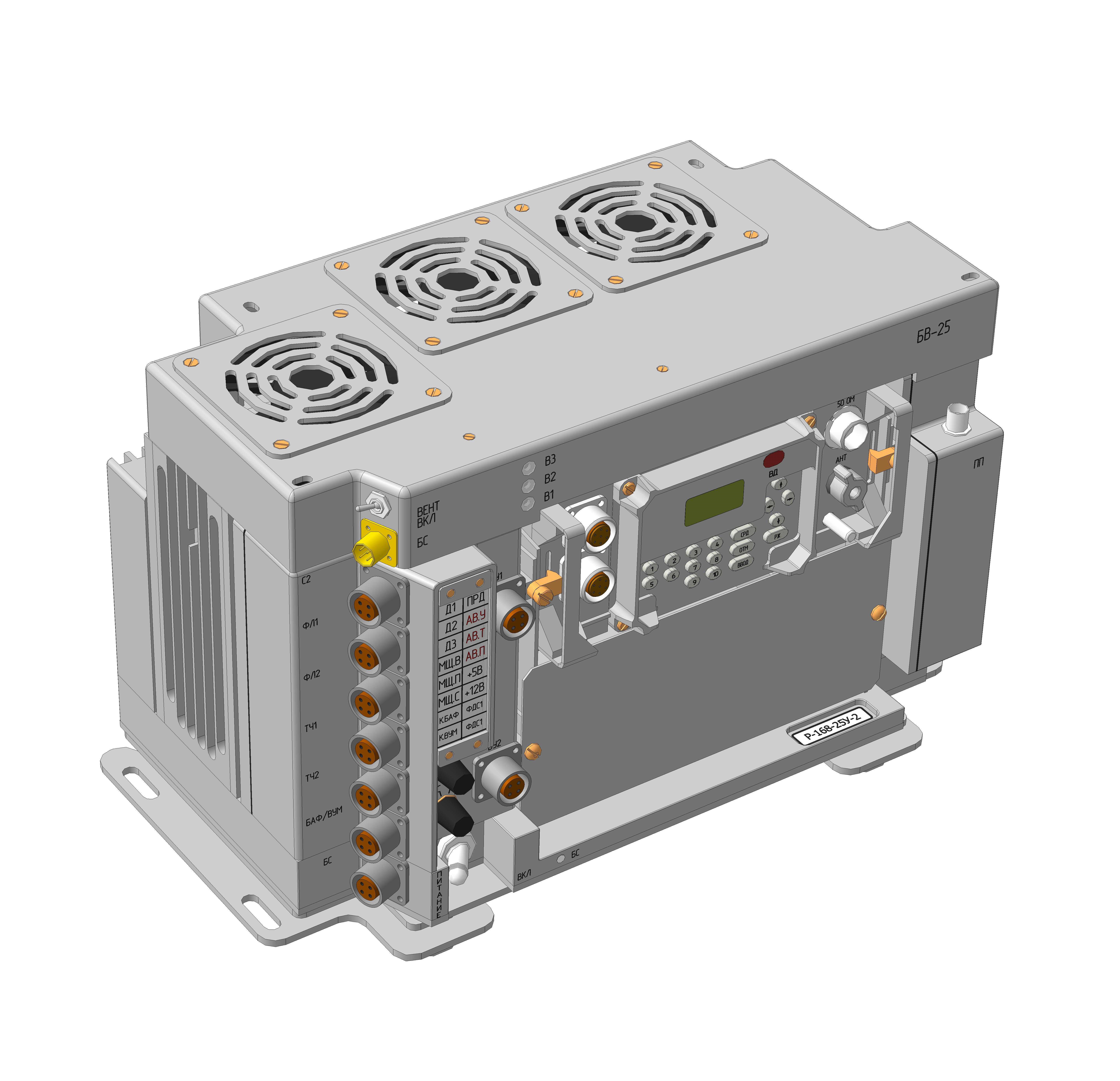

这款军用电台主要面向野外作战、应急抢险、野外驻训等复杂恶劣环境下的远距离无线通讯场景，作为战术通讯链路的核心终端设备，承担着作战指令传输、战情信息回传、多作战单元组网协同的核心功能，可在无公共通讯网络覆盖的荒漠、山地、丛林、滩涂等区域搭建独立通讯网络，保障前后方通讯链路稳定畅通。设备整体采用一体化密封式机箱设计，外壳选用高强度防锈铝合金材质一体铣制成型，表面做硬质阳极氧化耐磨处理，可抵御野外环境下的砂石冲击、雨水泼溅、盐雾腐蚀，适配-40℃到65℃的极端工作温度区间，满足军用装备严苛的环境适应性要求。机箱顶部布置三组独立轴流散热风机，配合机箱侧面一体化铣出的竖向散热鳍片，形成定向风冷散热通道，可将设备长时间满功率工作产生的热量快速导出，避免高温环境下元器件性能衰减，保障长时间通讯作业的稳定性。前面板区域集成了液晶状态显示屏、功能操作按键组、多规格射频接口、音频接口与状态指示灯，所有接口均采用快锁式军用航空接头，插接后可实现防水防松脱，旋钮与按键做了防滑大尺寸设计，操作人员佩戴战术手套也可完成精准操作。机箱底部设计有带安装孔的一体式固定支脚，既可以通过螺栓固定在装甲车辆、通讯方舱的设备机架上，也可搭配减震底座放置在临时指挥点位的工作台面，支脚的安装孔位间距符合军用通讯设备的通用安装标准，可直接适配现有车载、机载的安装机架无需额外改造。设计过程中充分考虑了野外作业的维修便捷性，机箱侧板采用快拆式无螺丝结构，无需专用工具即可打开侧板完成内部模块的更换检修，内部元器件采用模块化分层布局，电源模块、射频模块、信号处理模块相互独立，单个模块故障时可直接整体替换，大幅缩短野外抢修时间。设备的接口布局遵循操作习惯逻辑，高频操作的接口与旋钮布置在面板右侧易触碰区域，状态指示灯集中在面板上方视线平齐位置，操作人员可快速读取设备工作状态，减少误操作概率。机箱边角做了圆弧过渡加厚处理，跌落磕碰时可分散冲击力，保护内部核心元器件不受损坏，整体结构紧凑重心偏低，车载安装时可抵御车辆行进过程中的剧烈颠簸与震动，不会出现连接松动、设备移位的问题。
