点22LR口径老核心步枪消音器三维数模

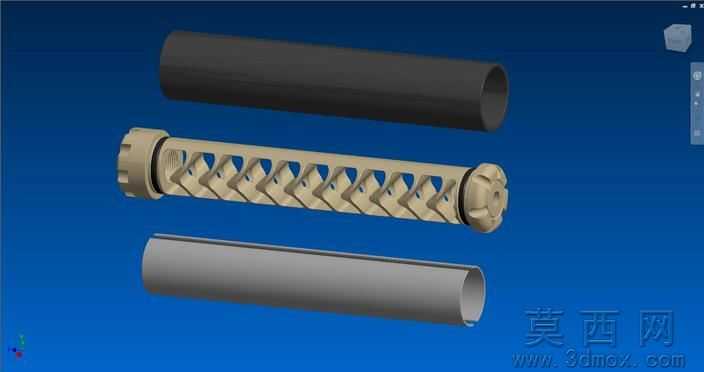

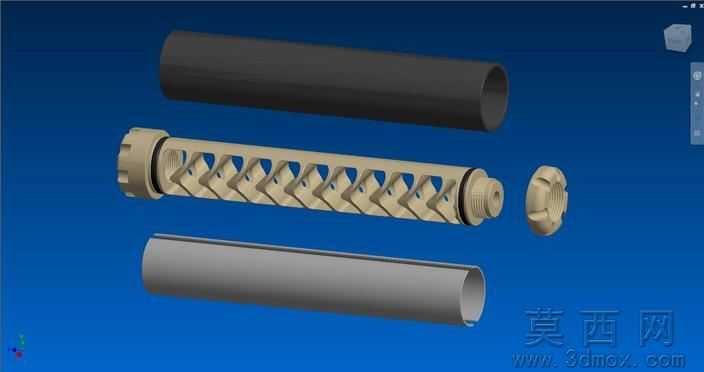

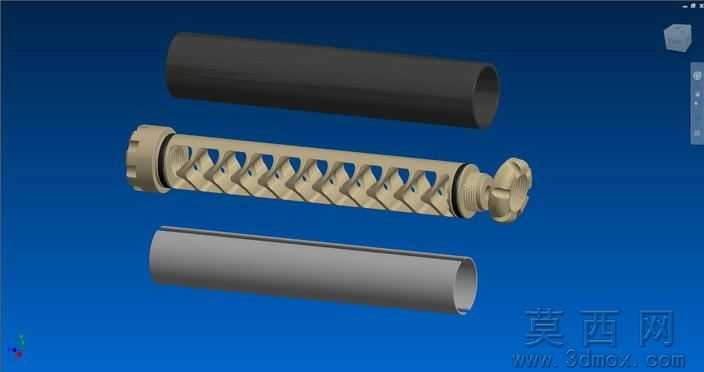

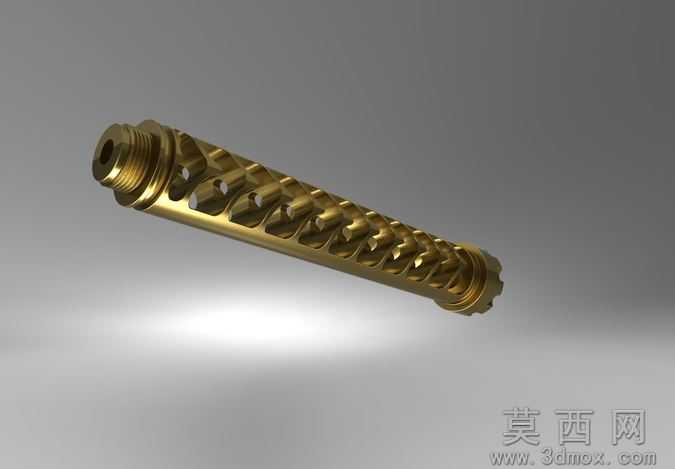

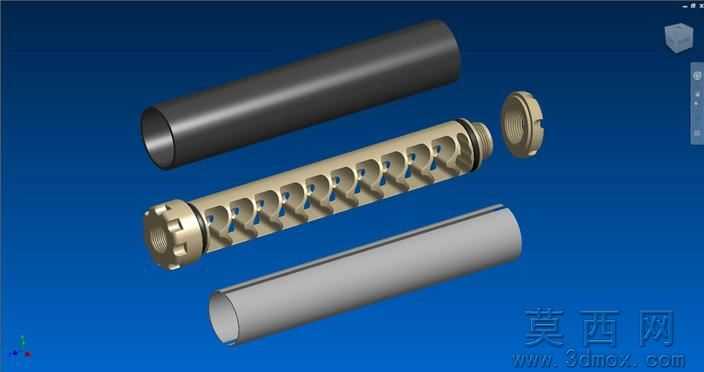

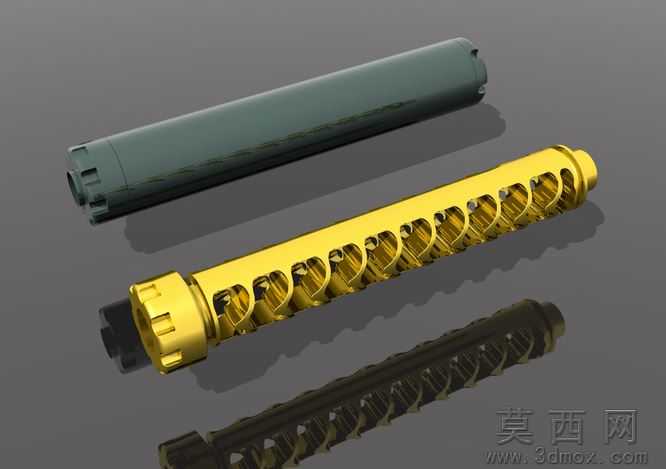

本模型为点22LR口径配套的老核心型消音器三维数模，建模阶段首先依据真实产品的实测尺寸搭建基础回转体轮廓，先绘制两端螺纹段的截面草图，通过旋转特征生成主体基体，再逐一绘制外表面的螺旋减重槽、散热镂空孔的截面轮廓，采用螺旋扫描、阵列切除的方式完成外部结构的细节刻画，内部则按照单芯十折的消音腔结构，逐段绘制导流挡板的定位基准，通过布尔运算完成内部流道的腔体构建，全程严格对齐实物的装配公差要求，保证各部件的同轴度误差控制在合理范围内。参数设计上严格遵循实物规格，整体长度为6.125英寸，最大外径1.062英寸，前端连接螺纹采用1/2-28TPI标准规格，适配市面上绝大多数点22LR口径的枪械接口，主体材质选用7075铝合金，在保证结构强度的前提下最大化降低配件自重，内部十折导流结构经过参数化校验，可通过调整挡板间距适配不同的消音效率需求。渲染材质环节针对7075铝合金的金属特性，调整材质球的粗糙度、金属度参数，还原硬质阳极氧化后的金色金属质感，打光采用三点布光方案，主光突出外表面螺旋槽的立体光影，辅光补全镂空孔位的内部细节，背景采用渐变灰色突出产品主体，最终渲染效果清晰展现产品的结构细节与金属质感。结构原理上，该消音器采用单芯十折的导流设计，射击时火药燃气从枪管进入消音腔体后，会顺着螺旋导流槽在十段独立腔室内逐步膨胀减速，通过多层挡板的阻隔消耗燃气能量，同时外表面的镂空散热孔可快速导出腔体内的高温热量，降低枪口燃气的喷出压力与温度，从而实现降低枪口噪音、减少枪口焰的效果，两端的精密螺纹可保证与枪械的稳固连接，避免射击时出现松动偏移。软件兼容方面，模型提供STL、STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，无需额外转换格式即可直接打开编辑，STL格式可直接导入切片软件用于3D打印验证，STEP、IGES格式可保留完整的参数化特征，方便使用者进行二次修改调整。研发教学应用层面，该模型可作为枪械配件结构设计的教学案例，帮助学习者理解消音器的消音原理、回转体零件的建模思路、铝合金零件的结构设计要点，也可作为影视道具、仿真模型开发的基础参考数模，同时也能为轻武器配件的研发设计提供结构参考，辅助设计人员完成同类产品的方案迭代与结构优化。
