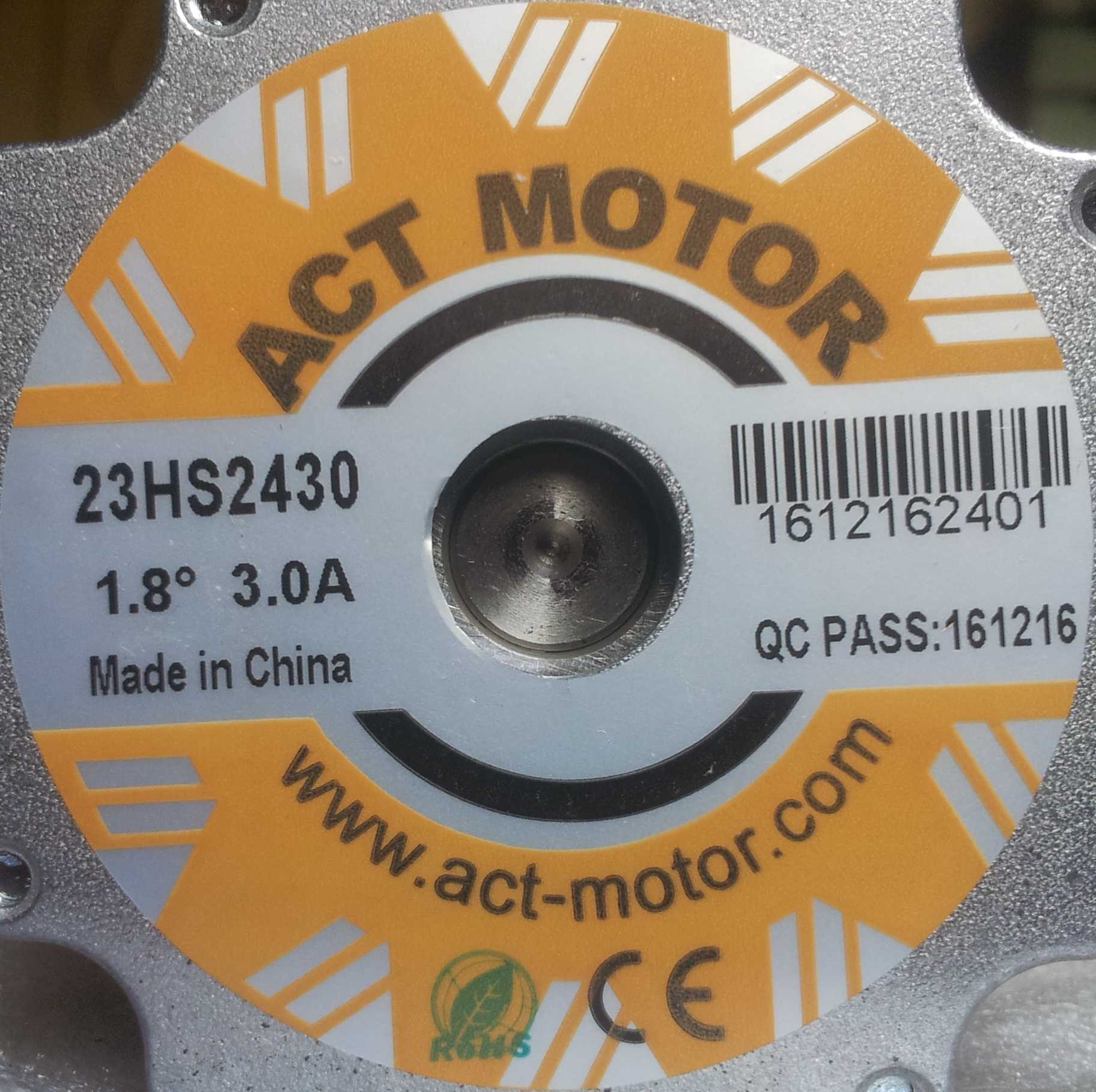

NEMA23规格ACT步进电机结构设计

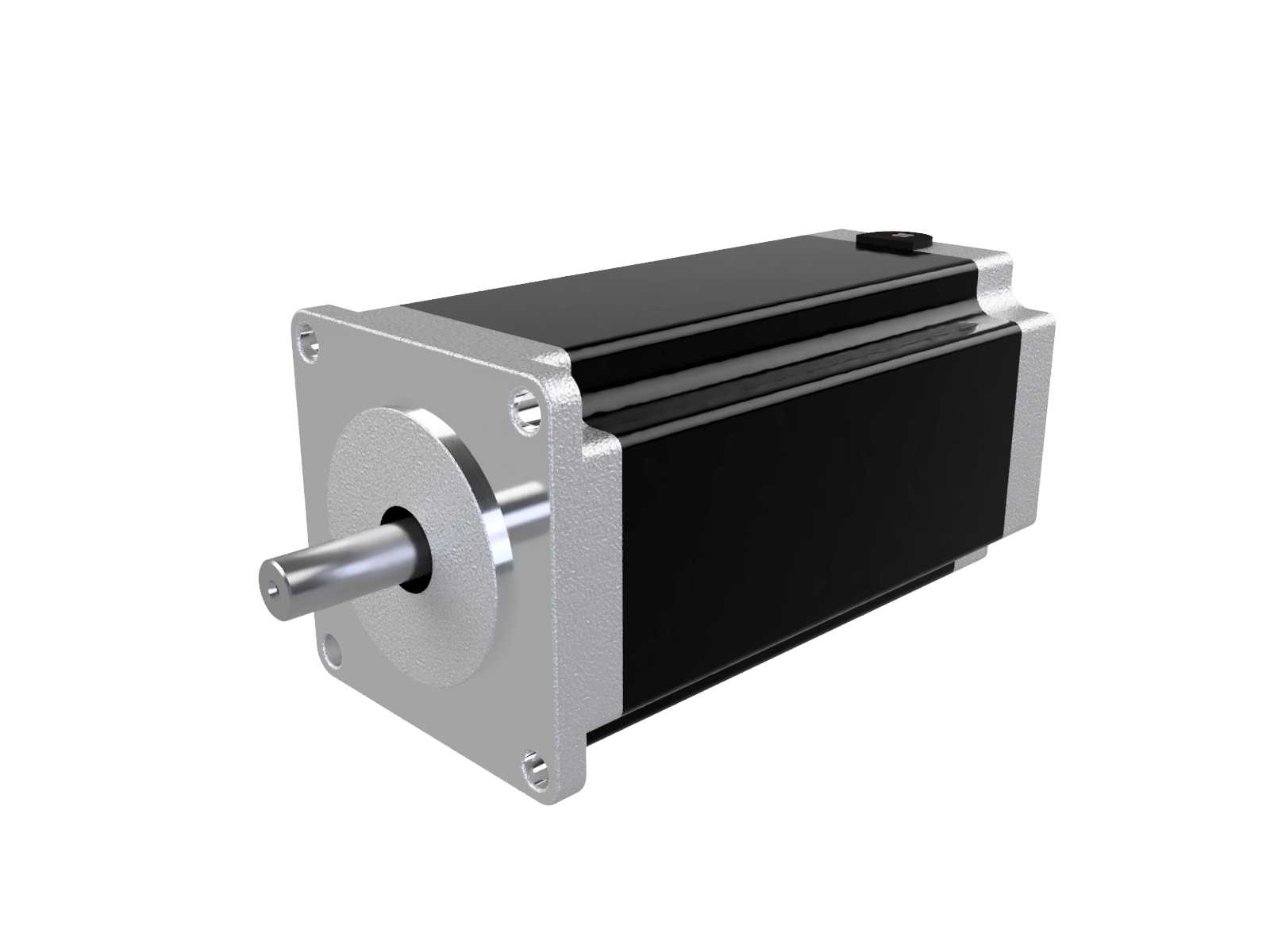

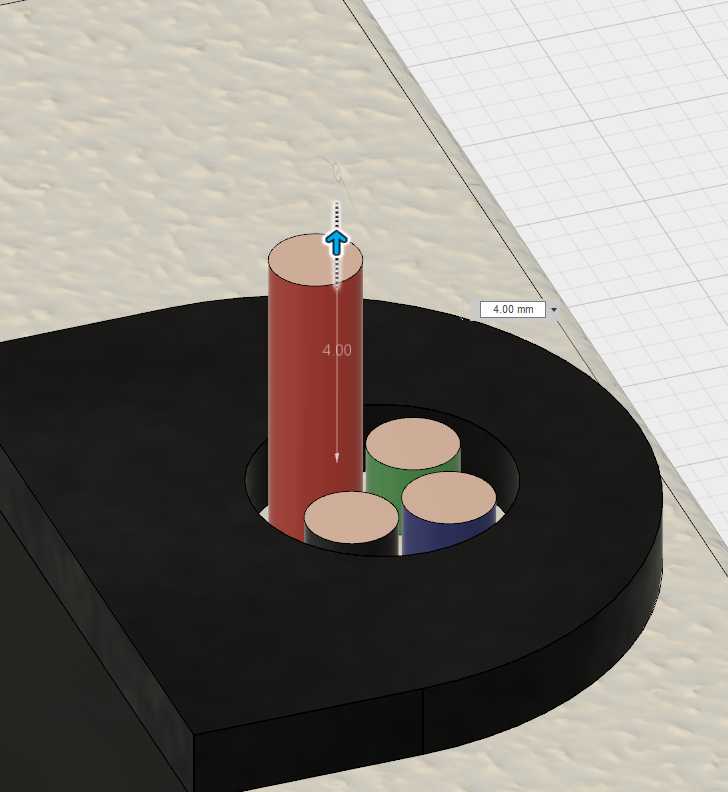

这款NEMA23规格步进电机是数控传动系统里的核心执行部件，广泛适配中小型数控雕刻机、桌面级3D打印机、小型自动化送料机构、点胶设备以及精密检测位移平台等场景，在开环控制场景下能够精准将电脉冲信号转化为对应角位移，无需额外加装位置反馈装置即可实现稳定的点位控制，是中小负载精密传动场景里性价比极高的动力选择。从实际应用需求出发，这款电机的设计充分平衡了输出扭矩与安装空间的矛盾，机身采用方形端盖搭配长条形定子壳体的经典结构，前端输出轴采用标准圆柱轴径设计，轴端预留的平面卡位能够直接适配同步轮、联轴器、丝杠螺母副等常见传动连接件，无需额外定制转接结构即可快速完成装配。端盖四周的安装孔位严格遵循NEMA23安装标准，孔位间距、安装孔深度都做了统一的边界约束，能够直接替换同规格的其他品牌步进电机，大幅降低设备迭代时的结构改造成本。设计过程中重点考量了电机运行时的散热与结构强度需求，壳体采用黑色氧化处理的金属材质，既能够提升长时间运行时的散热效率，也能避免工业车间环境下的锈蚀、磕碰损伤；前端盖采用压铸铝合金材质做了加厚处理，能够承受传动过程中产生的径向载荷，避免轴承受力变形导致的运行抖动、精度下降问题。尾部预留的出线结构做了防拉扯设计，能够适配车间布线时的弯折、拉扯工况，减少接线端松脱的故障概率。从安装边界来看，这款电机的方形端盖边长为标准57mm规格，机身长度适配大扭矩输出需求，输出轴伸出长度、轴径尺寸都匹配常规传动件的安装尺寸，在设备结构设计时，只需预留对应边长的方形安装空间、匹配对应孔位的安装螺孔即可完成装配，无需为电机额外设计复杂的固定工装。电机的输出扭矩特性适配中低速运行场景，在0-600转的常用转速区间能够保持平稳的扭矩输出，不会出现明显的扭矩衰减，完全满足数控设备进给、自动化工位移位等场景的动力需求，同时运行噪音控制在工业设备允许的范围内，不会对车间作业环境造成额外的噪音干扰。
