发电机组防雨外罩结构设计

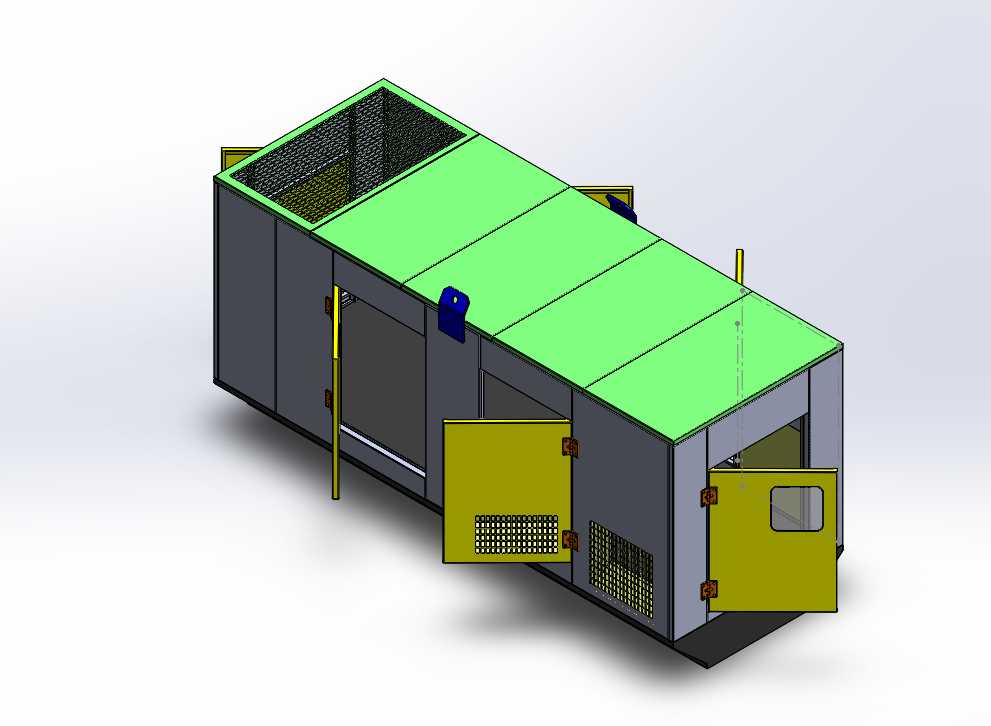

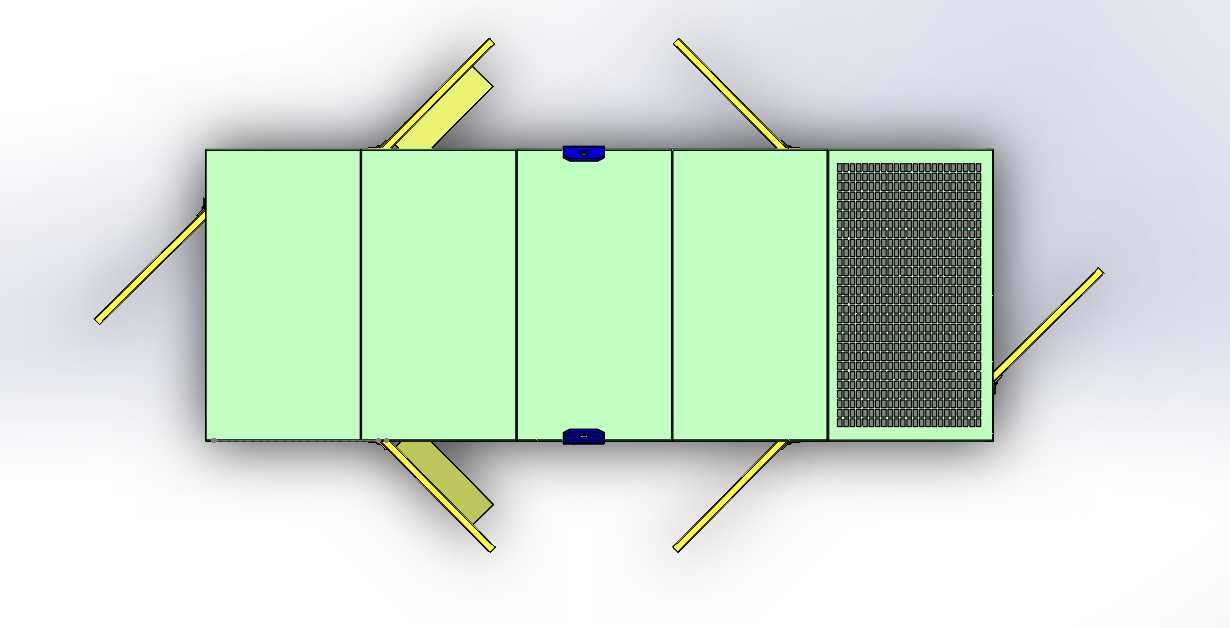

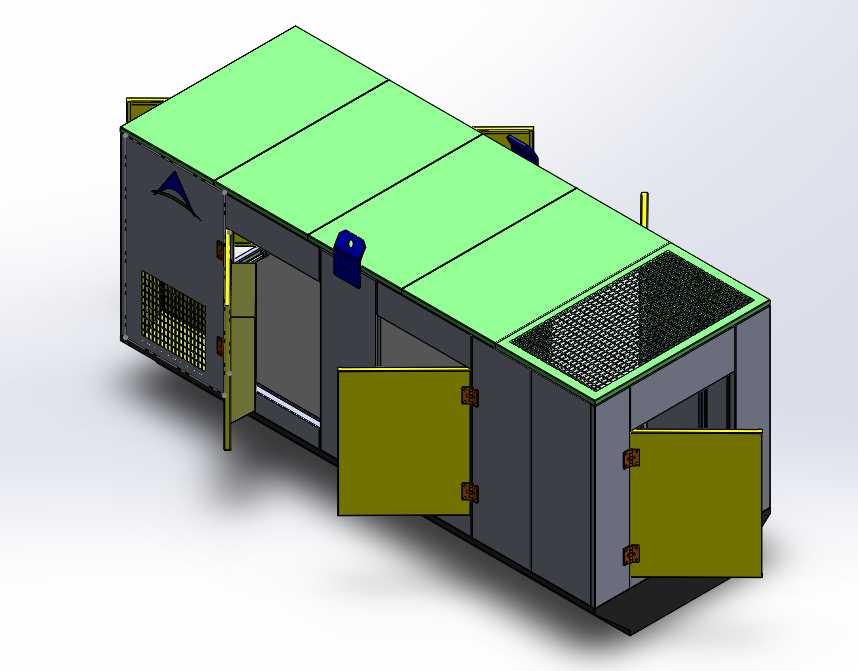

这款发电机组防雨外罩主要应用于户外露天布设的柴油、燃气发电机组场景，覆盖工地临时供电、野外作业营地供电、应急抢险备用电源、厂区后备电源等各类需要发电机组长期或临时户外放置的使用场景，核心作用是为内置的发电机组核心部件提供全天候的防护，隔绝雨水、扬尘、杂物侵入设备内部，同时兼顾运行降噪、操作便捷性与运维便利性。外罩整体采用长方体模块化拼接结构，顶部为多段拼接的斜坡式防雨顶盖，边缘做了外翻导水檐设计，能够让落在顶面的雨水顺着檐边快速导流至外罩外侧，不会顺着拼接缝隙渗入罩体内部，顶盖靠近机组散热端的位置预留了通风格栅区域，格栅采用倾斜百叶加内置防虫网的结构，既保证机组运行时的热空气能够顺利排出，又能阻挡落叶、飞虫、大颗粒扬尘进入罩内。罩体侧面设置了多扇不同功能的检修门，正对机组控制屏的位置开设了带透明观察窗的小门，日常无需开门即可直接观察机组运行参数、指示灯状态；正对机组滤芯、加注口的位置设置了全开式检修门，门体采用铰链侧开结构，开启角度可达180度，完全打开后不会遮挡运维操作空间，方便日常更换滤芯、加注机油冷却液、排查线路故障；部分门体上开设了矩阵式通风孔，配合顶部的排风结构形成完整的散热风道，保证机组在密闭罩体内运行时不会出现过热问题。罩体顶部还预留了吊点结构，方便整体吊装转运，侧面设置了外置的门锁把手，非运维时段可以锁闭外罩，避免无关人员随意触碰运行中的机组引发安全事故。设计过程中充分考虑了不同功率段发电机组的安装边界，罩体内腔预留了足够的安装余量，既可以适配标准尺寸的固定式发电机组，也能容纳带底座油箱的一体式机组，底部预留了和机组底座对接的安装孔位，现场安装时无需额外打孔焊接，直接对齐孔位紧固即可完成装配，罩体的进出线位置预留了带防水胶圈的穿线孔，机组的输出电缆、控制线缆可以通过穿线孔引出，保证穿线位置的防水密封性。外罩内壁预留了吸音棉粘贴位，用户可以根据降噪需求加装吸音材料，进一步降低机组运行时的噪音外传，适配居民区、商业区周边的备用电源使用需求，减少噪音对周边环境的影响。
