2000μF80V铝壳电解电容结构设计

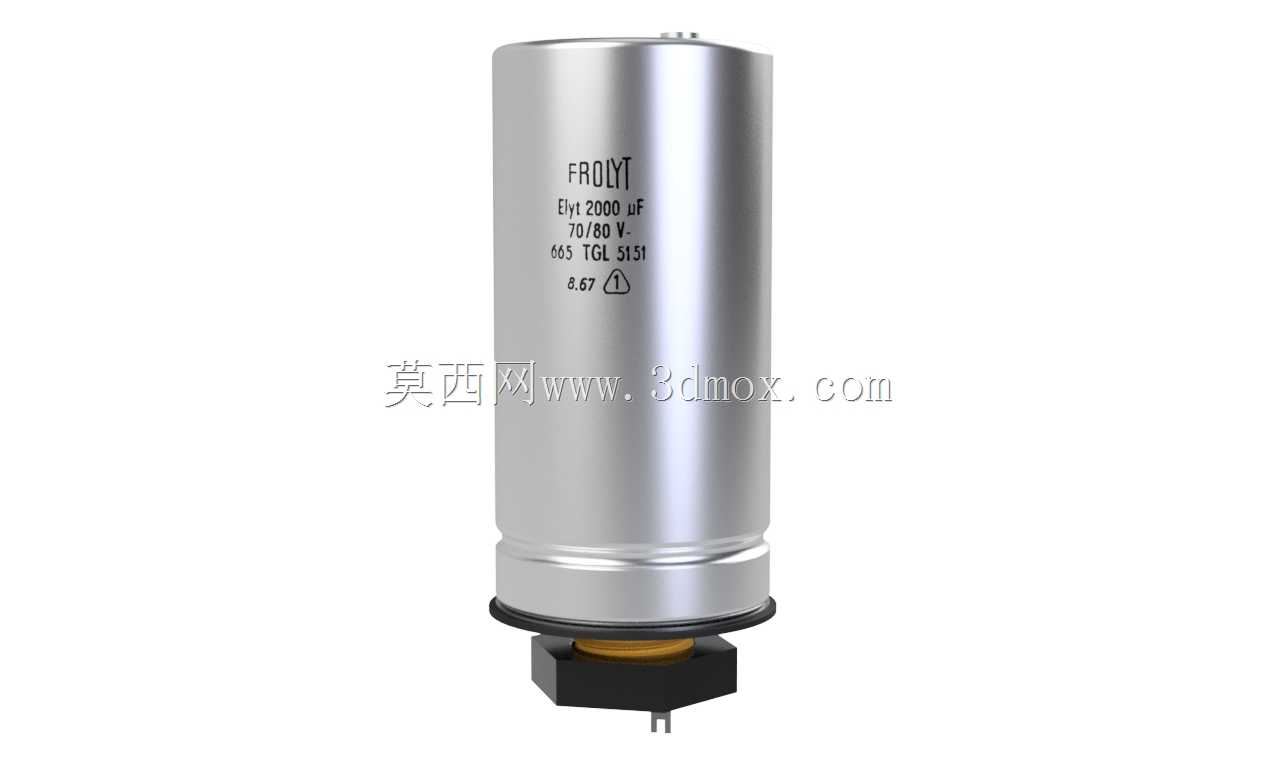

　　在工业控制机柜、大功率驱动电源以及变频调速装置的内部布线与结构排布中，大容量电解电容往往是决定整机布局边界的关键元件之一。这类元件承担着母线电压支撑、瞬态能量缓冲与纹波电流吸收的任务，其安装方式、外形轮廓与周边预留空间，会直接影响PCB排布、散热风道设计以及后期装配维护的可达性。本次呈现的2000μF、80V规格铝壳电解电容，正是面向这类中等功率直流回路而构建的三维数字化模型。从实际使用角度看，该电容适用于需要在有限体积内获得较高容值与稳定耐压的直流环节，例如伺服驱动母线、开关电源输出滤波级以及工业仪器内部的储能支路。其圆柱形金属外壳既承担封装保护作用，也参与热量向外散发，因此在整机布局中，外壳与相邻功率器件、

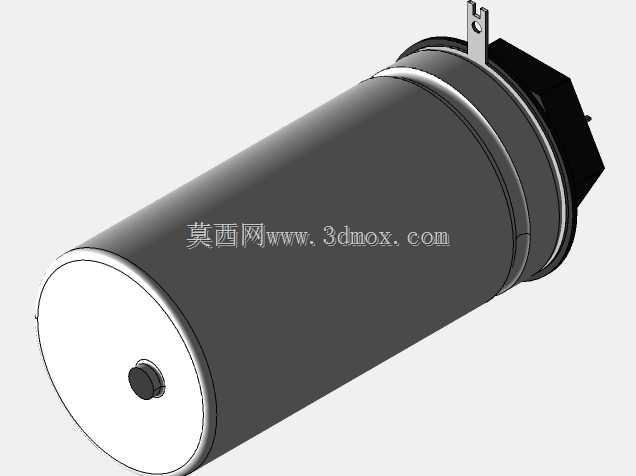

　　导线束以及金属支架之间需要保留合理间隙，避免局部热堆积。模型还原了底部螺纹夹紧结构，这种固定方式相比普通插脚电容更适合存在振动的工业环境，能够在设备运输与长期运行过程中降低引脚受力疲劳的风险。结构建模时，首先依据元件本体的圆柱轮廓建立主体曲面，重点控制壳体直径、总高以及底部台阶过渡，保证在装配环境中进行干涉检查时，能够准确反映电容与周围钣金件、塑料绝缘件之间的真实距离。本体下部的滚花边或收口区域并非单纯装饰，而是外壳与密封结构结合的部位，建模中保留这一细节有助于在出工程图或进行爆炸视图表达时，呈现元件的装配层次。底部黑色夹紧座与螺纹段按照实际安装逻辑构建，螺纹规格用于配合螺母或设备安装板，实现电容的立式固定；

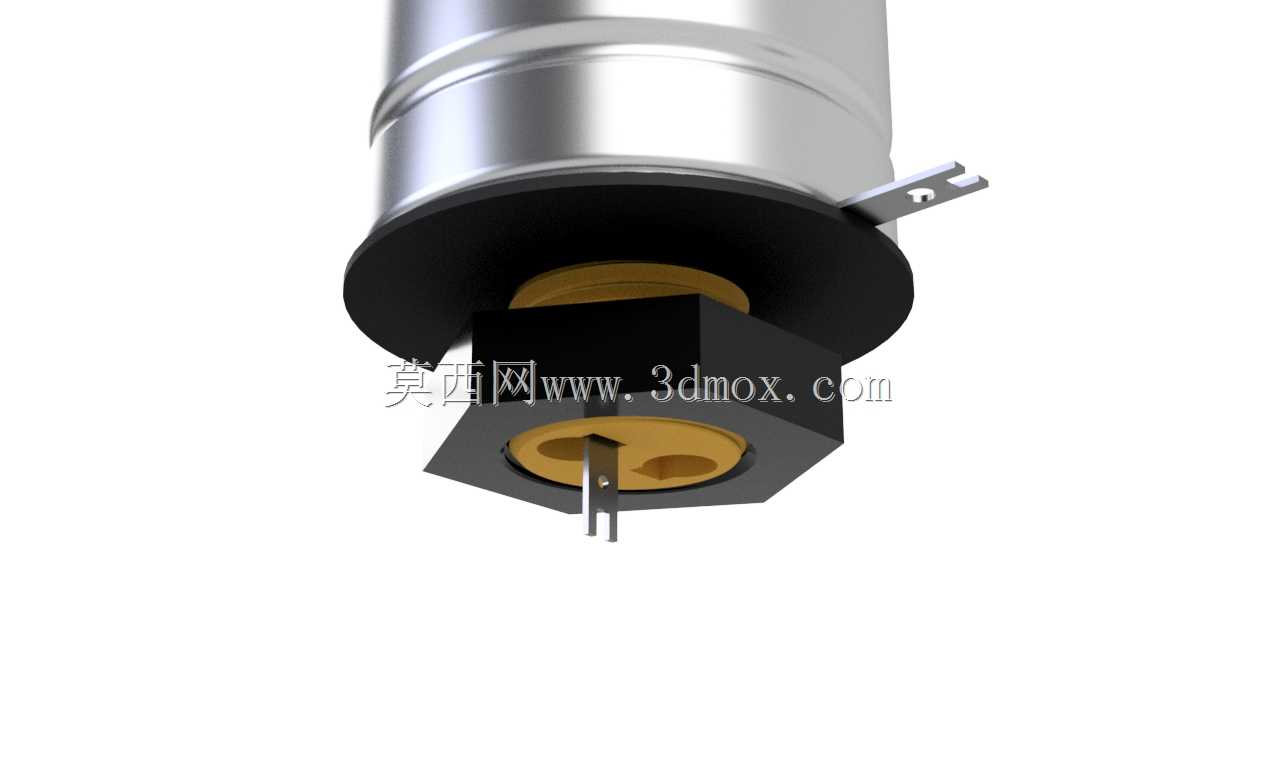

　　中心引出引脚则用于与电路板或汇流排进行电气连接。在尺寸边界方面，模型完整表达了电容装入安装板后所占据的上部圆柱空间、下部螺纹夹紧高度以及引脚伸出长度，结构工程师在进行母排设计时，可直接依据这些边界确定开孔位置、绝缘护套范围以及紧固操作空间。对于需要在电容上方或侧面布置通风口的设备，该模型也能辅助校核气流通道，避免高大元件阻挡风道。值得注意的是，大容量电解电容在充放电过程中会产生一定热量，靠近阴极或密封端的区域对温升较为敏感，因此在整机设计中通常会在其周边预留散热与膨胀空间。模型将底部夹紧座、黄色密封垫层以及金属外壳之间的配合关系清晰表达，使设计人员能够判断安装板厚度、螺母压紧行程以及绝缘距离是否满足要求。

　　若设备用于多粉尘或轻微腐蚀环境，还可在此基础上增加绝缘套筒或固定支架，并通过三维装配验证支架与电容外壳之间是否存在摩擦或应力集中。从选型角度看，该电容的容值与耐压组合决定了它更适合直流侧滤波与短时储能，而不适合高频小信号回路；其螺纹安装形式则提示结构设计人员，在PCB之外还需考虑机械固定界面，而不能仅依赖引脚承重。三维模型的价值在于把电气参数之外的机械约束提前暴露出来：外壳直径决定安装孔间距，总高决定机柜内层高，底部螺纹决定板厚范围，引脚位置决定焊盘或接线端子布局。通过在设计阶段将这些要素纳入数字样机，可以减少样机调试阶段因元件干涉、固定不稳或散热不足而反复改板的情况。对于自动化装配产线而言，该模型还可用于夹具与吸嘴规划，验证电容在送料、抓取和拧紧过程中的姿态稳定性。整体而言，这一电容模型并非简单的外观示意，而是围绕工业现场安装、散热、抗振和电气连接需求建立的结构参考，能够帮助工程师在元件选型、机柜布局和详细设计阶段更准确地完成空间协调与装配校核。
