带OLTC的70MVA油浸式电力变压器

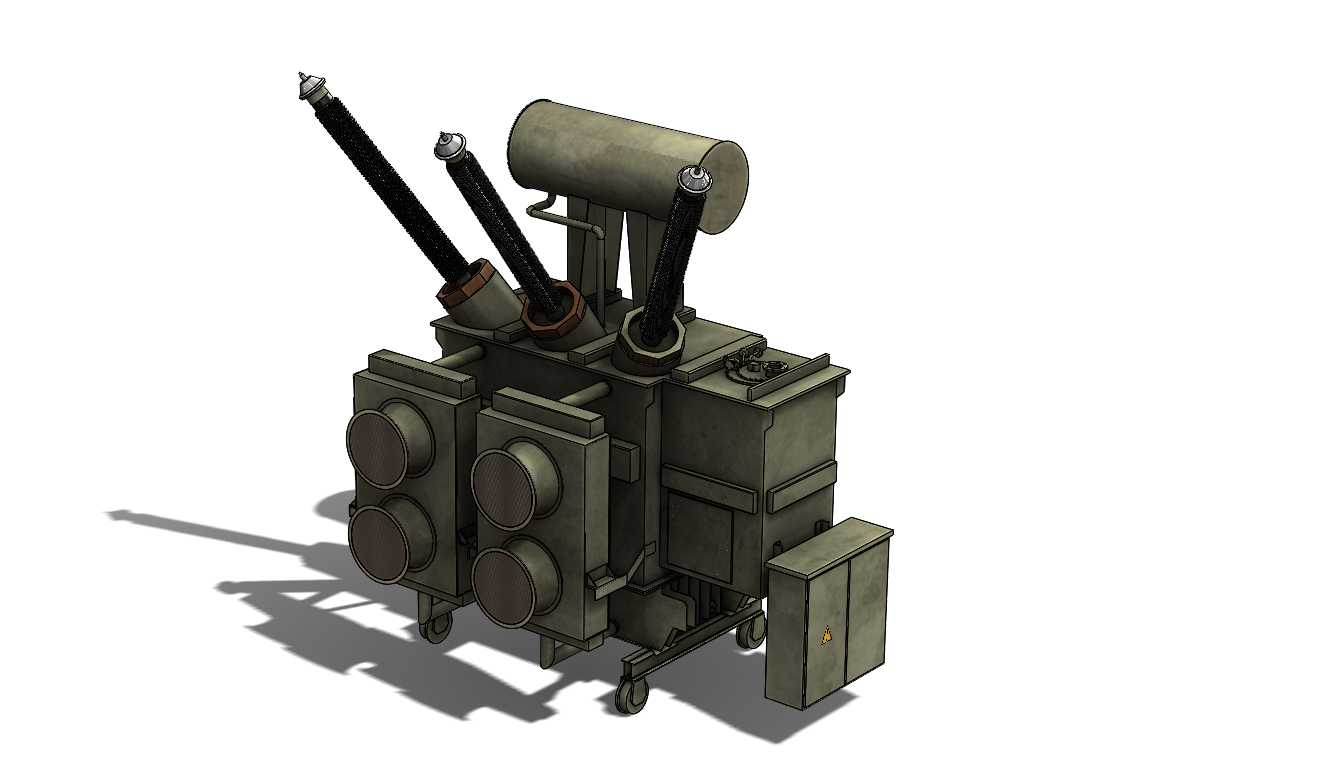

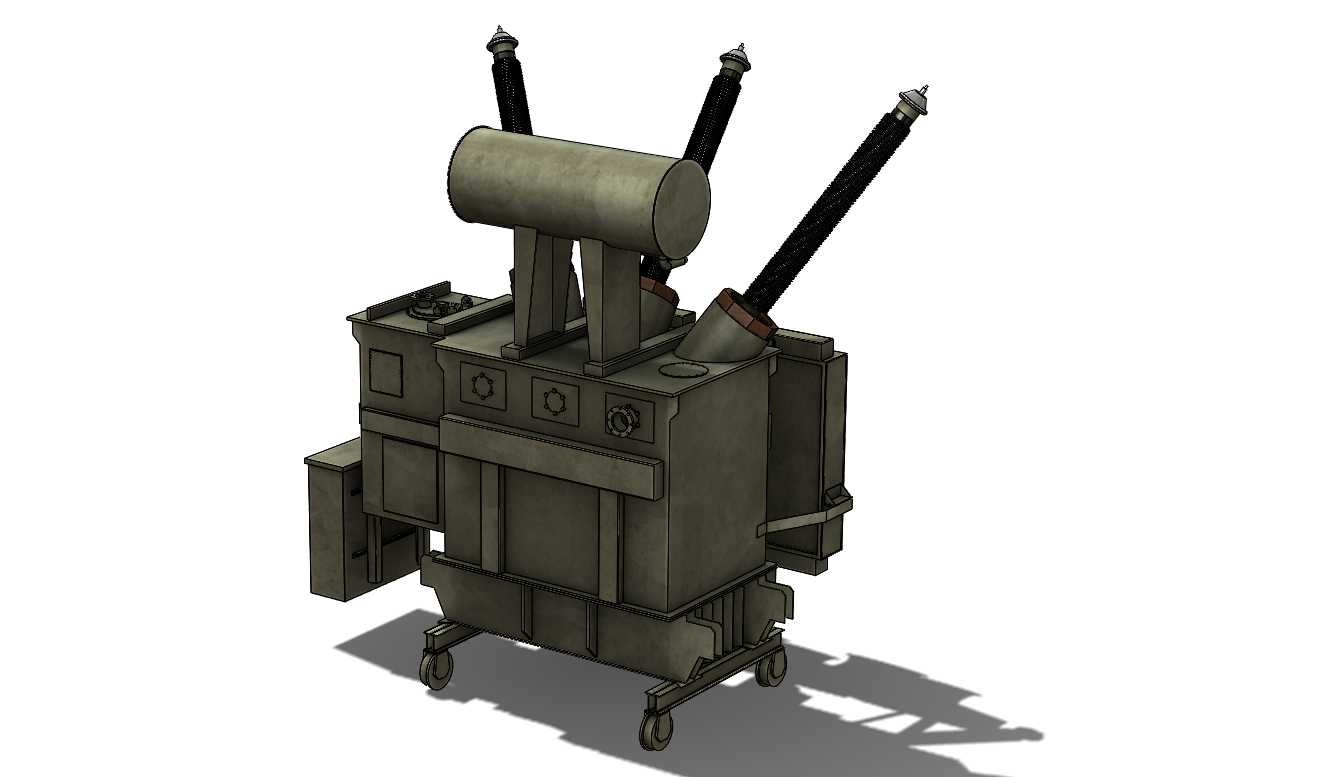

这款带OLTC的大容量电力变压器，主要应用于区域变电站、大型工业厂区供电枢纽、城市核心商圈输配电网节点等场景，承担着高压等级电能的电压转换、电能分配与电网电压稳定调节的核心作用，是长距离电能传输落地到终端用户环节中不可或缺的核心输变电设备。设备搭载有载分接开关（OLTC），可在带负载运行的状态下完成分接档位切换，无需断电即可根据电网侧电压波动、负载侧用电功率变化动态调整输出电压，能够有效避免电网电压波动对精密生产设备、民用敏感电器造成的冲击，大幅提升供电可靠性与电能质量，尤其适配负载波动频繁、对供电连续性要求极高的工业生产场景。从设计思路来看，整体结构采用成熟的油浸式布局，顶部横向布置的储油柜用于容纳变压器油因温度变化产生的体积胀缩，维持油箱内部油压稳定，同时减少变压器油与空气的接触面积，延缓油质老化速度；三根倾斜向上布置的高压套管承担高压绕组与外部高压线路的绝缘连接与电流引出作用，套管的倾斜角度经过优化，既保证了带电部分的空气绝缘安全距离，又能压缩设备整体横向占用空间，降低变电站的占地成本。设备主体油箱采用波纹散热结构搭配侧面布置的多组散热单元，依靠变压器油的自然对流循环带走绕组与铁芯运行产生的热量，无需额外配置强制风冷系统即可满足额定负载下的散热需求，降低日常运维的复杂度与能耗；底部集成带刹车的移动滚轮结构，既方便设备在厂区内的短距离移位与安装对位，也能在设备长期运行时锁定位置，避免外力移位带来的接线拉扯风险。侧面独立布置的端子箱用于收纳二次控制回路接线，为有载分接开关的控制回路、温度监测回路、瓦斯保护回路提供独立的防护空间，防护等级适配户外露天安装的防雨防尘要求。从安装边界来看，设备整体布局紧凑，高压侧套管的带电安全距离、底部安装基础的承重预留、侧面散热通道的通风间距均经过合理规划，既满足高压电气设备的安全规范要求，又尽可能压缩设备整体占地尺寸，适配不同规模变电站的场地布置需求，可直接对接常规110kV及以下电压等级的输变电系统安装接口，减少现场安装的二次改造成本。
