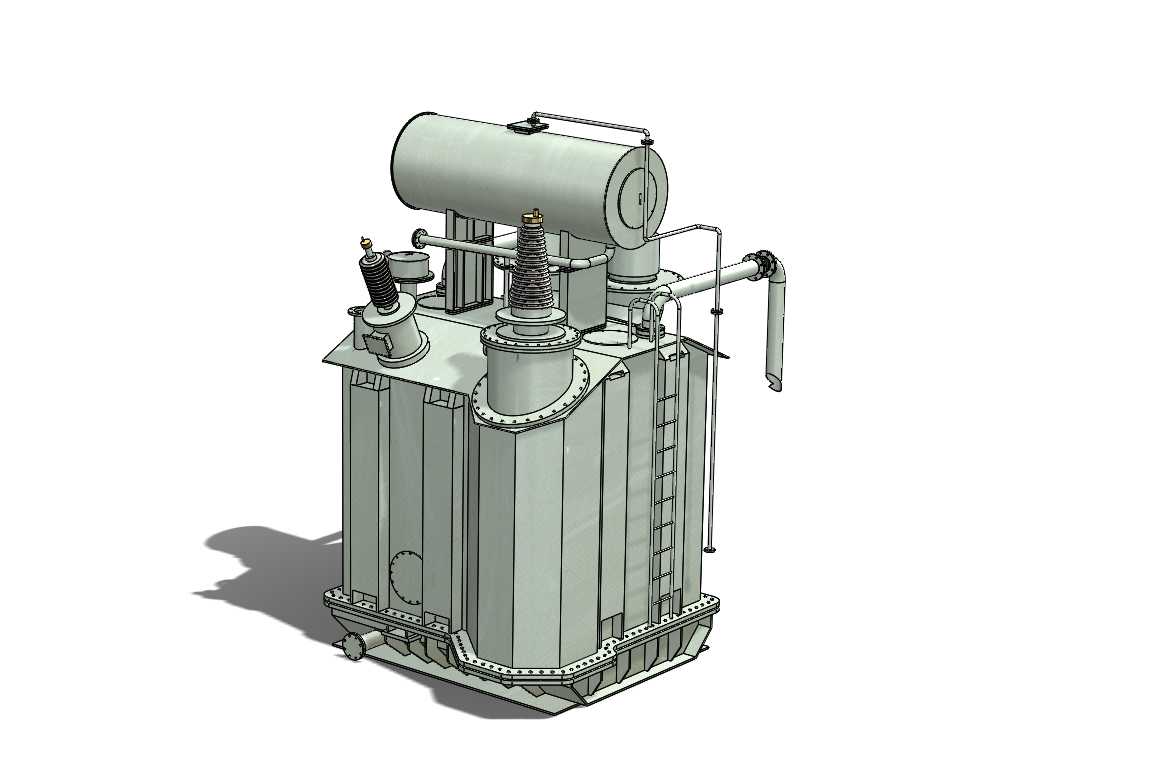

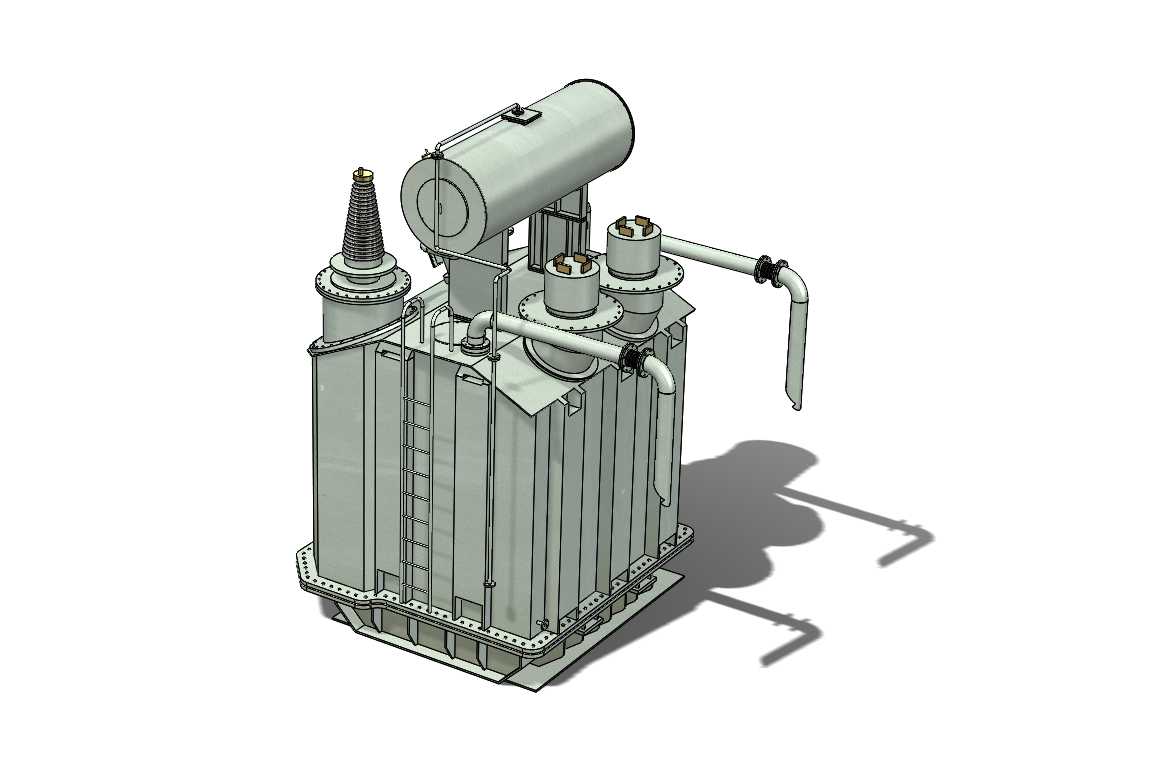

69MVA油浸式电力变压器结构设计

这款69MVA电力变压器主要应用于大型工业园区、区域变电站、重工业生产集群的高压输变电场景，作为电网电压等级转换的核心设备，承担着将高压输电线路的电压转换为适配工业生产、区域配电的可用电压等级的核心作用，能够在长距离电力输送后完成电压降压调配，为下游用电网络提供稳定的电力输出，支撑大负荷工业生产、连片区域民用供电的稳定电力供给，是高压输配电网络中不可或缺的核心变电设备。

从功能特性来看，该款变压器采用油浸式结构设计，依托绝缘油作为绝缘与散热介质，能够承载69兆伏安的大容量输电负荷，可适配高负荷连续运行的工况需求，设备顶部配置的储油柜能够平衡绝缘油因温度变化产生的体积胀缩，避免绝缘油与空气直接接触导致的油质劣化，延长设备内部绝缘介质的使用寿命；高低压侧的绝缘套管采用分级绝缘结构，能够保障高压引出线与接地油箱之间的可靠绝缘，避免高压放电风险；设备侧面设置的爬梯能够满足运维人员日常巡检、部件检修的作业需求，油箱本体采用加强筋焊接结构，既能够承受内部绝缘油的静压力，也能降低设备运行过程中因铁芯、绕组振动产生的结构共振，提升运行稳定性。

在设计思路上，该模型还原了无外接冷却系统的本体结构设计，整体布局围绕铁芯与绕组的核心装配空间展开，油箱采用矩形圆角焊接结构，最大化利用内部空间容纳铁芯、绕组组件，同时兼顾结构强度与材料用量的平衡；高低压套管、储油柜、安全气道、分接开关操作机构等附属部件的布局充分考虑现场安装的操作空间与安全距离，各外接管路的走向避开运维操作通道，避免日常巡检、检修作业时的磕碰风险。

从安装边界来看，该设备整体为立式落地安装结构，底部设置的安装底座预留了与基础预埋件匹配的固定孔位，安装时需要在设备周边预留足够的安全运维距离，高压侧与低压侧的引出线方向需要匹配现场母线排布走向，设备顶部的储油柜、套管等突出部件需要预留足够的垂直安全净距，满足高压带电作业的安全距离要求，整体安装基础需要满足大吨位设备的承重要求，同时预留事故油池的对接空间，满足电力安全规范的相关要求。
