户外油浸式高压电力变压器结构模型

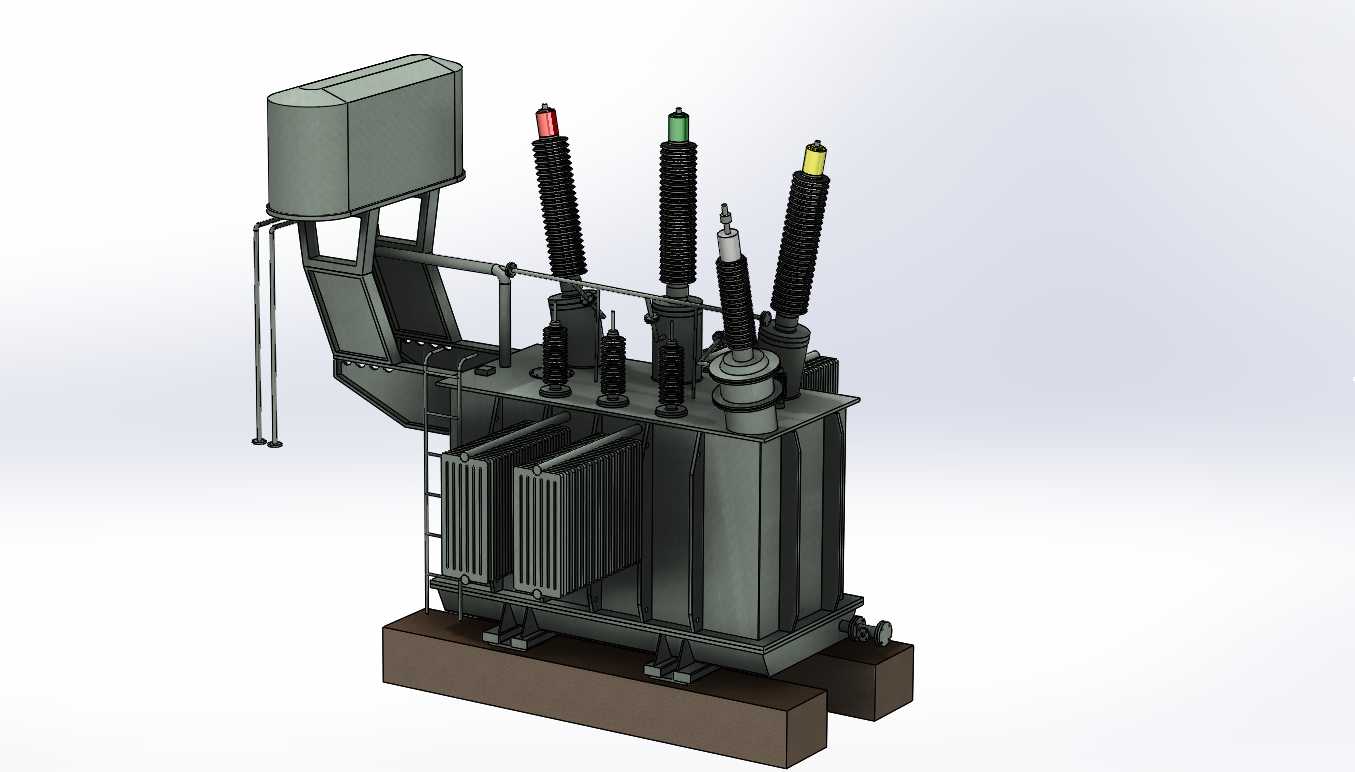

这款模型还原的是户外高压输配电场景常用的油浸式电力变压器，这类设备广泛应用于区域变电站、工矿企业配电、城乡电网输配送环节，承担着将高压输电线路的高电压转换为适配生产生活用电等级电压的核心作用，是电力传输网络中不可或缺的关键节点设备。从实际应用场景来看，这类大容量高压变压器多安装于户外露天变电站场地，需要长期耐受户外温差、风雨、覆冰等复杂环境，因此整体结构设计充分考虑了户外运行的可靠性需求。模型完整呈现了设备的核心功能结构：顶部的多组高压套管采用不同色标区分相序，用于实现高压绕组与外部输电线路的绝缘连接，套管的伞裙结构设计可以增加爬电距离，避免雨天、污损环境下出现绝缘击穿问题；侧上方的储油柜用于容纳变压器油因温度变化产生的体积胀缩量，同时隔绝变压器油与空气的直接接触，减缓油质氧化劣化速度，延长设备内部绝缘介质的使用寿命；设备主体的油箱外壳排布有多组散热翅片，通过增大散热面积，将绕组、铁芯运行过程中产生的热量自然散发到空气中，保障设备长期运行时的温度处于合理区间，避免过热导致绝缘老化加速。模型还还原了设备的附属结构：侧面的爬梯用于运维人员定期巡检时登上设备顶部检查套管、储油柜状态，底部的安装基座采用混凝土支墩搭配固定地脚的结构，预留了充足的安装固定边界，安装时需要保障基座水平度符合要求，同时预留周边运维操作的安全距离，设备整体的外形尺寸适配110kV及以下电压等级的输变电工况，各部件的连接位置、管线走向都完全参照真实设备的布局设计，能够直观展现油浸式变压器的内部结构逻辑与外部安装形态，可用于电力运维培训、输变电工程方案展示、电气专业教学演示等场景，帮助相关人员快速理解这类核心电力设备的构造与运行原理。
