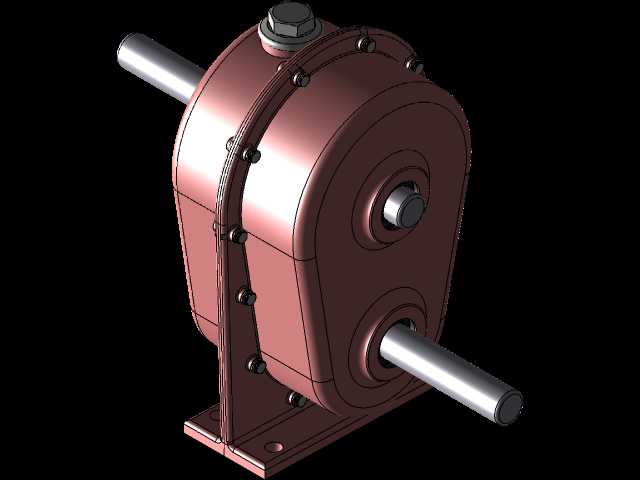

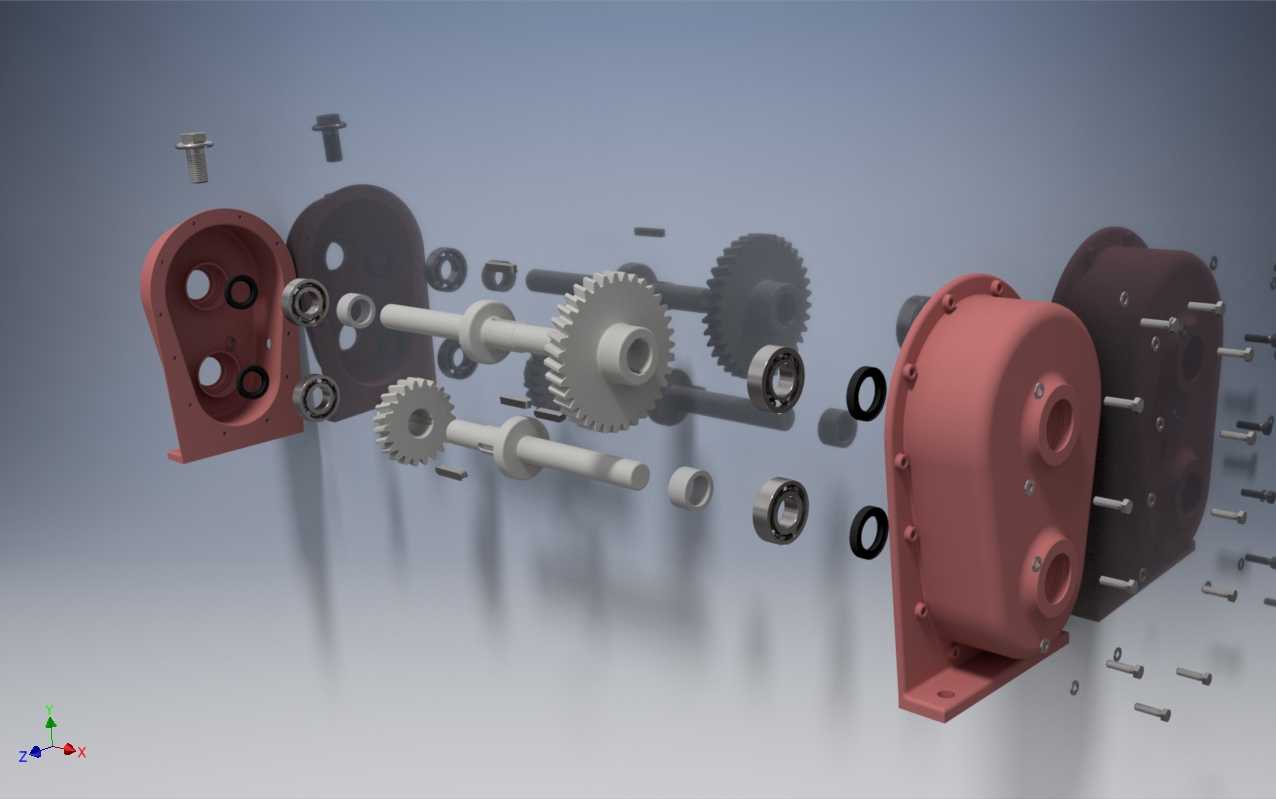

教学实训用齿轮减速装置三维结构

这款齿轮减速装置主要面向教学实训场景与小型动力传动需求设计，可配套小功率电动机完成动力输出的转速匹配与扭矩放大，常见于高校机械专业课程设计实训、小型自动化输送线、民用小型动力设备的传动环节中，能够在输入高转速低扭矩动力的工况下，稳定输出适配作业端需求的低转速大扭矩动力，保障动力传输过程的平稳性与可靠性。从实际用途来看，该装置核心作用是协调动力源与作业端的转速差，通过不同齿数齿轮的啮合传动实现固定传动比的减速增扭，避免动力源直接连接作业端时出现扭矩不足、转速过高无法匹配作业需求的问题，同时分体式的壳体设计也方便日常的内部检查、润滑维护与易损件更换，降低长期使用的维护成本。在功能特性上，装置采用多级圆柱齿轮啮合传动结构，各级齿轮轴配套对应规格的滚动轴承做回转支撑，有效降低传动过程中的摩擦损耗，轴承与壳体之间设置密封结构，可避免内部润滑脂泄漏同时阻挡外界粉尘杂质进入传动腔，保障齿轮啮合面的润滑状态稳定；壳体采用剖分式设计，两侧端盖通过紧固件与主壳体连接，输入轴与输出轴的轴伸端预留标准安装位，可直接配套联轴器、带轮等传动件与上下游设备连接，安装适配性较强。设计思路上，该装置优先保障传动结构的可靠性与易加工性，除特制的齿轮与车轴结构外，其余配套紧固件、轴承、密封件均采用通用标准规格，无需定制特殊非标零件即可完成整机组装，大幅降低生产加工与后期配件更换的成本；内部齿轮的参数匹配经过传动比核算，可满足常规小功率动力传输的减速需求，齿轮啮合侧隙控制在合理区间，既避免卡滞也能减少传动回程误差，保障传动精度。从外形尺寸与安装边界来看，装置整体采用紧凑式布局，壳体安装面预留对应规格的安装固定孔位，可直接通过螺栓固定在设备安装基座上，输入轴与输出轴的轴伸长度、轴径均按照通用传动件的安装尺寸设计，无需额外加工转接结构即可完成配套连接，整机外部无突兀外凸结构，安装所需的外围预留空间较小，可适配安装空间局促的小型设备集成场景，同时壳体外部的加强筋结构既提升了壳体的结构强度，也能在运行过程中辅助散热，避免长时间满负荷运行时内部温升过高影响润滑效果与零件使用寿命。
