两级展开式圆柱齿轮减速装置结构

这款齿轮减速装置是工业传动系统中应用极为广泛的动力匹配核心部件，主要承担原动机与工作机之间的转速调整、扭矩放大功能，适配各类需要低转速大扭矩输出的工业场景。在输送生产线、轻工包装设备、小型起重输送装置、食品加工机械、纺织印染设备等常规工业工况中，这类减速装置能够稳定匹配异步电机、伺服电机等不同原动机的输出特性，将原动机输出的高转速通过齿轮啮合传动逐级降低，同时按传动比放大输出扭矩，让工作端获得适配作业需求的运行转速与负载能力，避免原动机直接驱动负载时出现扭矩不足、转速过高无法匹配作业节奏的问题。

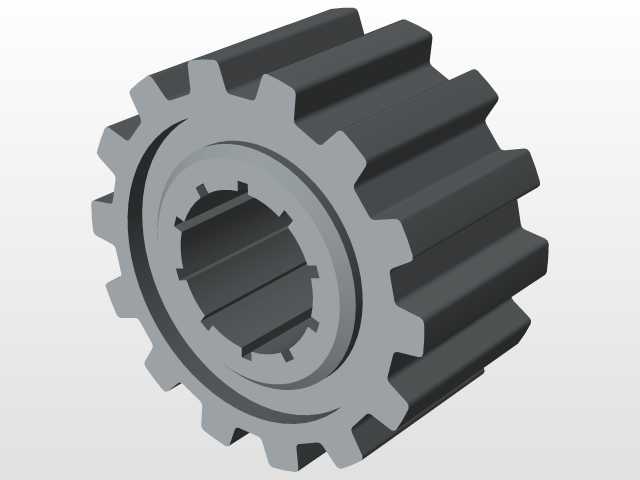

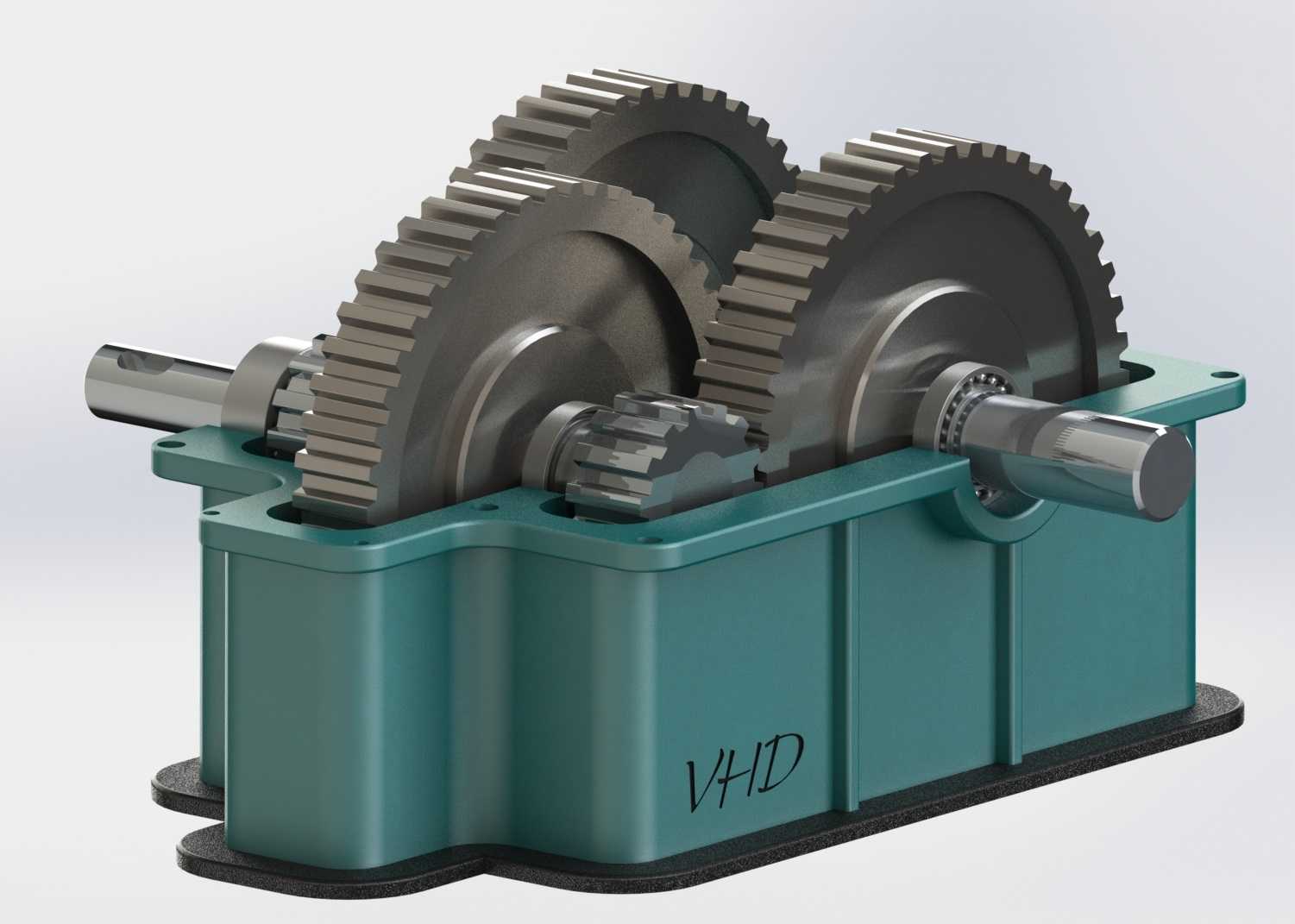

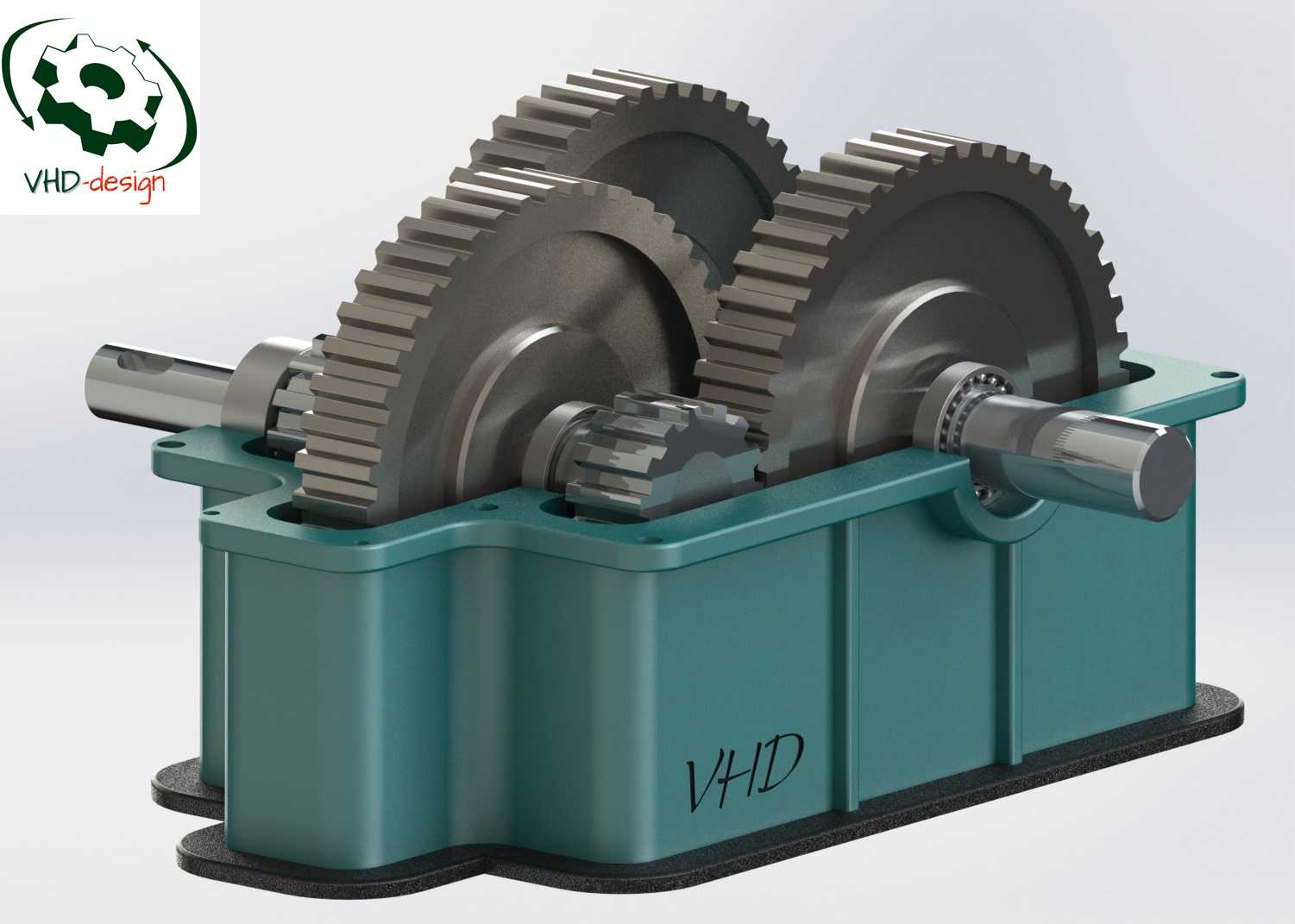

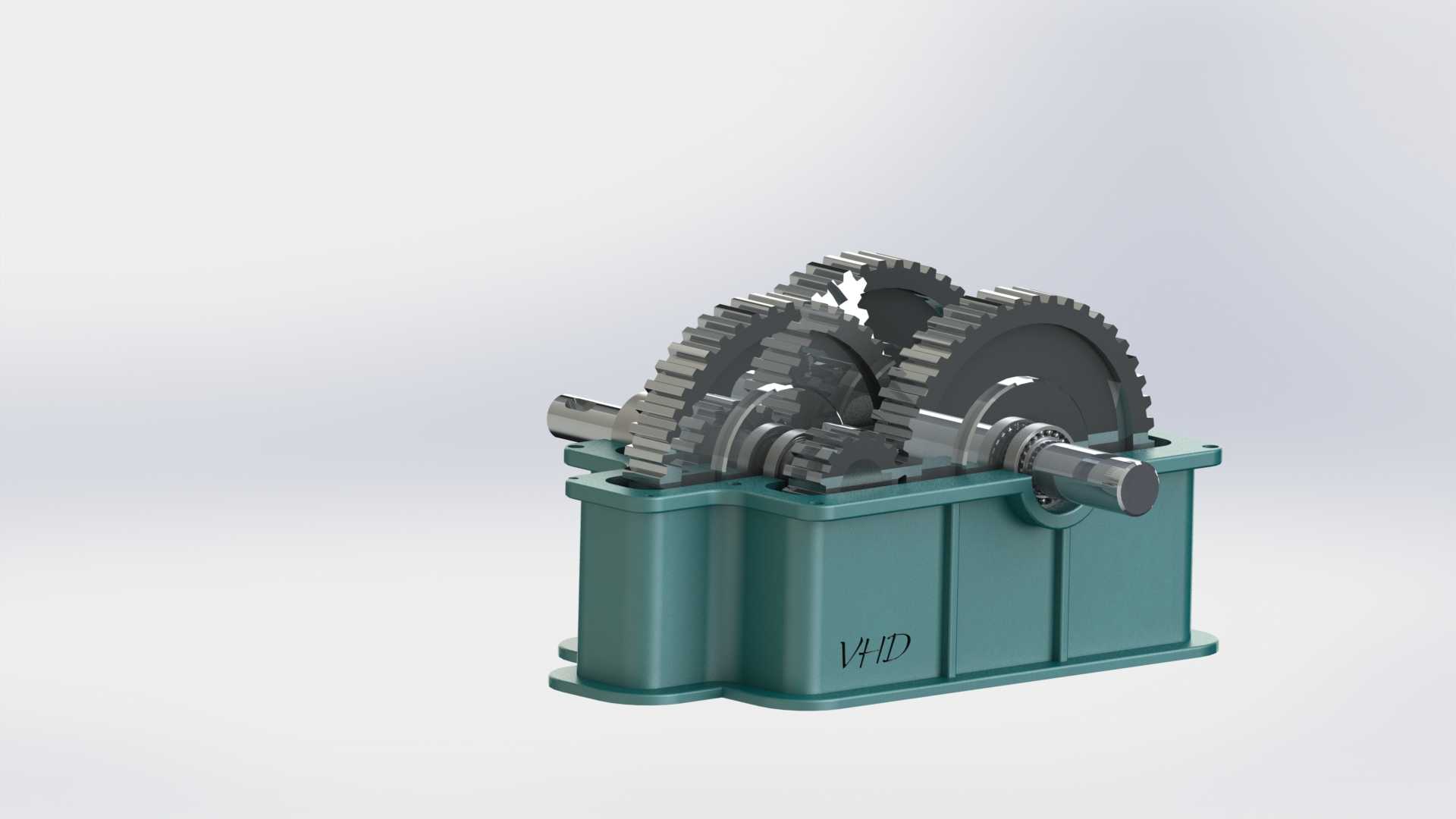

从功能特性来看，该装置采用两级圆柱齿轮展开式布局，两根平行传动轴上分别布置不同齿数的啮合齿轮副，通过两级齿轮的齿数差实现稳定的传动比输出，相比单级齿轮减速结构，它能在紧凑的箱体空间内实现更大的传动比覆盖，同时齿轮采用直齿圆柱齿轮设计，加工装配难度更低，传动过程中无轴向分力，轴承承载工况更稳定，日常维护保养的门槛更低。箱体采用剖分式铸铁结构设计，上下箱体通过定位销与连接螺栓紧固，既保证了齿轮啮合腔体的密封性，避免润滑油泄漏与外界粉尘杂质侵入啮合区域，也方便后期开盖检查齿轮磨损情况、更换润滑油脂、调整轴承间隙。箱体侧面预留的输入输出轴伸位置，采用标准轴径与键槽设计，能够适配常规规格的联轴器、带轮等传动连接件，无需额外定制转接部件即可完成与上下游设备的对接。

在设计思路上，这款减速装置优先兼顾了通用工况的实用性与成本可控性，齿轮参数选取经过载荷校核，能够满足常规中小功率传动场景的疲劳强度要求，箱体内腔预留了足够的储油空间，齿轮转动时可通过溅油方式实现啮合齿面与轴承位置的自润滑，无需额外配置强制润滑系统，简化了整体结构。箱体底部设计有平整的安装基面，预留的地脚螺栓孔位置符合通用安装尺寸规范，安装时只需将设备固定在预制的安装平台上，保证输入输出轴的同轴度即可投入使用，安装边界清晰，不需要额外预留过大的检修操作空间，侧面的油位观察、油塞更换位置都预留了足够的操作间隙，日常巡检时无需拆解设备即可掌握润滑油位状态，及时补充或更换润滑介质，保障传动部件长期稳定运行。
