青绿色金属PCB防护外壳结构设计

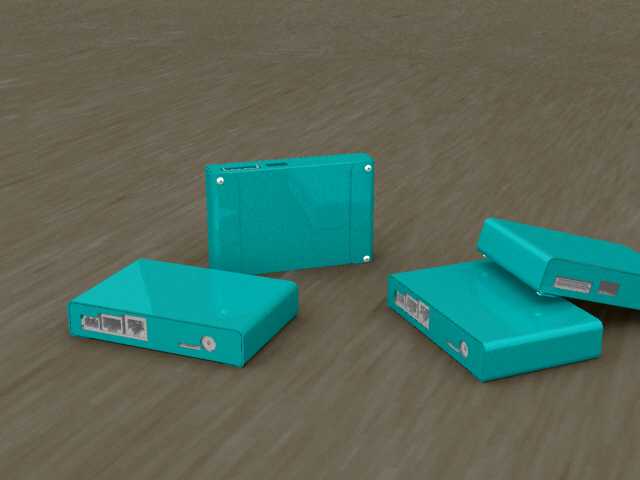

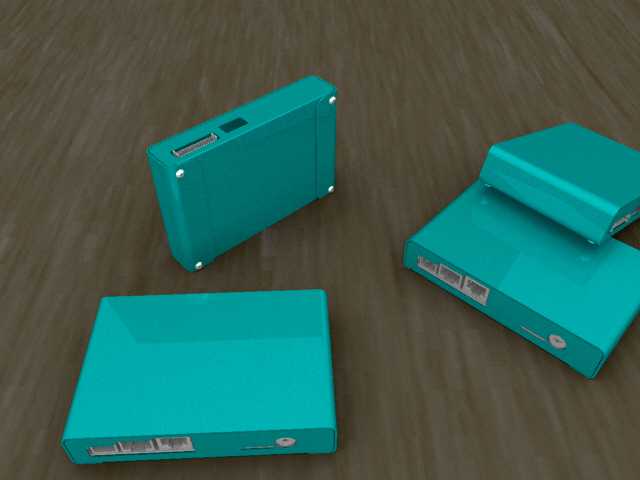

这款青绿色金属PCB防护外壳，主要面向工业控制板卡、小型通讯接口模块、嵌入式数据采集单元等内置印刷电路板的电子设备场景，能够为核心电路板提供可靠的物理防护与规整的外观封装，适配桌面放置、小型设备内置集成等多种安装使用场景。在实际应用中，这类外壳可以隔绝外界粉尘、轻微泼溅对电路板的侵蚀，同时金属材质本身具备一定的电磁屏蔽效能，能够减少外界电磁干扰对板上信号传输的影响，也能避免板卡工作产生的电磁辐射向外扩散，满足工业现场、办公环境下电子设备的电磁兼容基础要求。从功能特性来看，外壳采用分体式拼接结构，分为上盖与下底座两个核心部分，边角位置设置了内嵌式的固定连接点位，组装时无需额外外露连接件，既保证了壳体拼接的牢固度，也维持了外表面的平整顺滑；壳体侧面预留了对应板卡接口的开孔位置，能够精准匹配USB、网线接口、电源接口等常见外接端口的安装对位，无需后期二次开孔加工，装配时直接将固定好接口的电路板放入底座卡槽，扣合上盖即可完成组装，大幅提升整机组装效率。设计思路上，整体采用方正紧凑的造型语言，壳体边角做了小圆弧过渡处理，既避免了尖锐边角带来的安装划伤风险，也让整体外观更显精致；壳体表面采用哑光青绿色涂装，具备不错的耐刮擦、耐指纹特性，长期使用也不易留下明显的使用痕迹；内部预留了统一的电路板安装柱位，柱位高度经过精准测算，既可以保证电路板与壳体底部留有足够的散热间隙，让板卡工作产生的热量能够通过间隙内的空气流通自然散出，也能避免板卡背面焊点直接接触金属壳体造成短路风险。在尺寸与安装边界上，三款不同形态的壳体分别适配不同规格的PCB板尺寸，薄款方正壳体适配单接口小型控制板，厚度较薄可嵌入到紧凑的设备内部空间；带侧置接口的加高款壳体适配带多组外接端口的通讯板卡，侧边接口开孔与板卡端口位置完全对齐，外接插头插拔时不会与壳体产生干涉；叠层结构的壳体则适配双层堆叠的电路板组件，内部高度预留了足够的板间间隙，可容纳两块上下排布的PCB板，满足功能更复杂的板卡封装需求；所有壳体的底部都预留了防滑脚垫安装位，桌面放置时能够保持稳定，不会轻易滑动，也可根据使用需求在底部预留壁挂安装孔位，适配墙面固定、设备内部导轨安装等不同的安装方式。
