多引脚规格SC-74电子元件封装结构

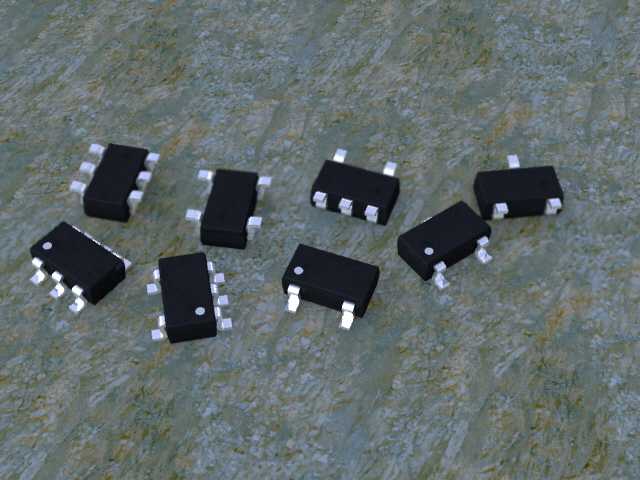

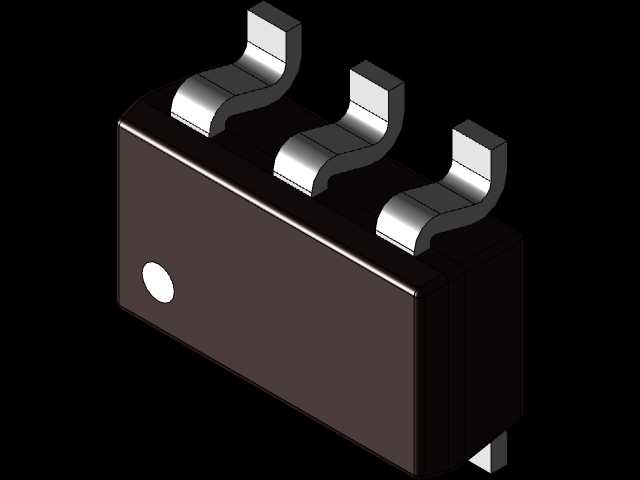

在消费电子、工业控制、汽车电子等各类电路板组装场景中，表面贴装元件的封装结构直接决定了PCB布局的空间利用率、焊接可靠性以及量产组装的良率表现，SC-74作为小尺寸表面贴装封装的典型品类，广泛应用在小信号处理、电源管理、逻辑控制类芯片的承载场景中，适配从便携数码产品到工业传感模块的各类高密度电路板设计需求。这类封装结构的核心用途，是为半导体裸芯片提供稳定的机械保护、电气连接通路与散热载体，让微小的半导体晶粒能够通过标准化的引脚结构，与印刷电路板形成可靠的电气互联，同时抵御组装过程中的热冲击、机械应力，以及日常使用中的温湿度变化、振动等环境影响。本次呈现的SC-74封装结构覆盖了3引脚、4引脚、5引脚、6引脚四类不同引脚数量的实施形态，能够适配不同功能、不同引脚数的小尺寸半导体芯片使用需求，不同引脚数的封装在主体塑封尺寸上保持统一的边界规格，仅根据引脚数量调整引脚的排布间距与位置，能够帮助PCB设计人员在同一块板卡的不同功能位上，保持封装占位的一致性，减少布局阶段的尺寸适配工作量，提升板卡空间的规整度。从设计思路来看，这类SC-74封装采用黑色环氧塑封作为主体包裹材料，环氧材料具备优异的绝缘性能、耐高温特性与机械强度，能够在波峰焊、回流焊的高温环境下保持结构稳定，不会出现塑封开裂、变形等问题；引脚采用镀锡铜合金材质，具备良好的导电性与可焊性，引脚向外延伸的弯折结构设计，既能够在焊接时形成足够的焊料浸润面，保证焊接点的机械强度与导电可靠性，也能在电路板受到热胀冷缩应力时，通过引脚的微小形变缓冲应力，避免芯片本体或焊接点出现开裂失效。在外形尺寸与安装边界上，该系列SC-74封装采用统一的小尺寸本体规格，本体长宽尺寸控制在极小的范围内，能够适配高密度贴装的布局需求，引脚伸出本体的长度、相邻引脚的间距都符合表面贴装工艺的通用标准，能够适配常规的高速贴片机吸嘴取料、视觉定位、自动贴装的全流程工艺要求，不需要额外定制特殊的贴装治具；安装时封装本体与PCB表面保持微小的间隙，既能够保证焊锡的毛细爬升效果，形成饱满的焊接焊点，也能够避免本体与PCB上的丝印、阻焊层产生不必要的摩擦干涉，不同引脚数的封装在安装时的禁布区要求保持一致，设计人员可以在PCB布局阶段提前预留统一的安装空间，根据后期的功能选型灵活替换不同引脚数的对应芯片，不需要重新调整板卡的布局布线，大幅缩短产品的研发迭代周期。在实际量产应用中，这类标准化的SC-74封装结构能够兼容无铅焊接、免清洗焊接等各类主流焊接工艺，焊接后的焊点能够通过常规的AOI光学检测、ICT在线测试，有效降低量产阶段的检测成本与返修概率，同时统一的封装尺寸也能够简化供应链的物料管理流程，减少不同规格封装带来的物料编带、存储、换线的额外工作量。
