搭载ESP8266模块的小型环境监测气象站

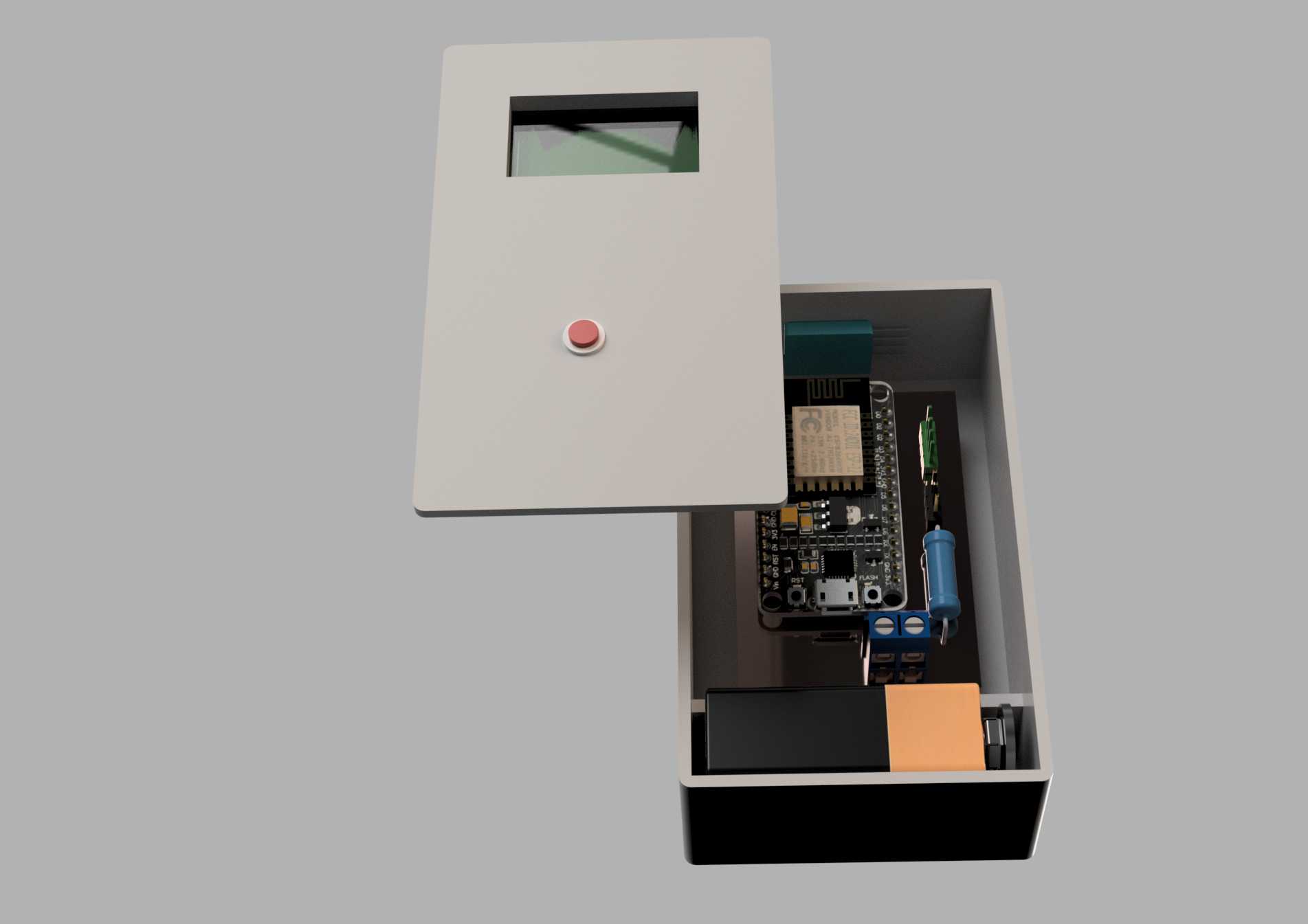

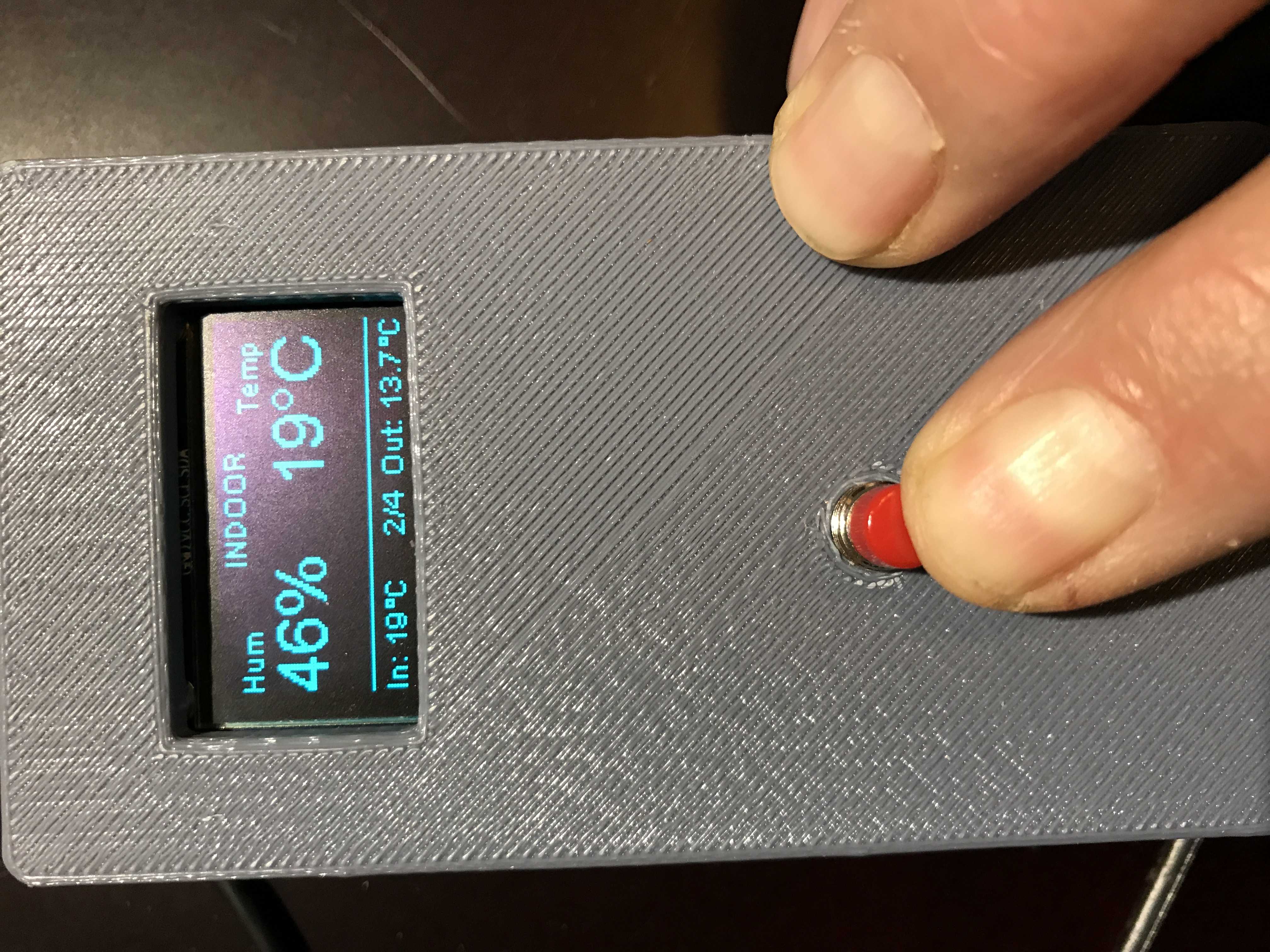

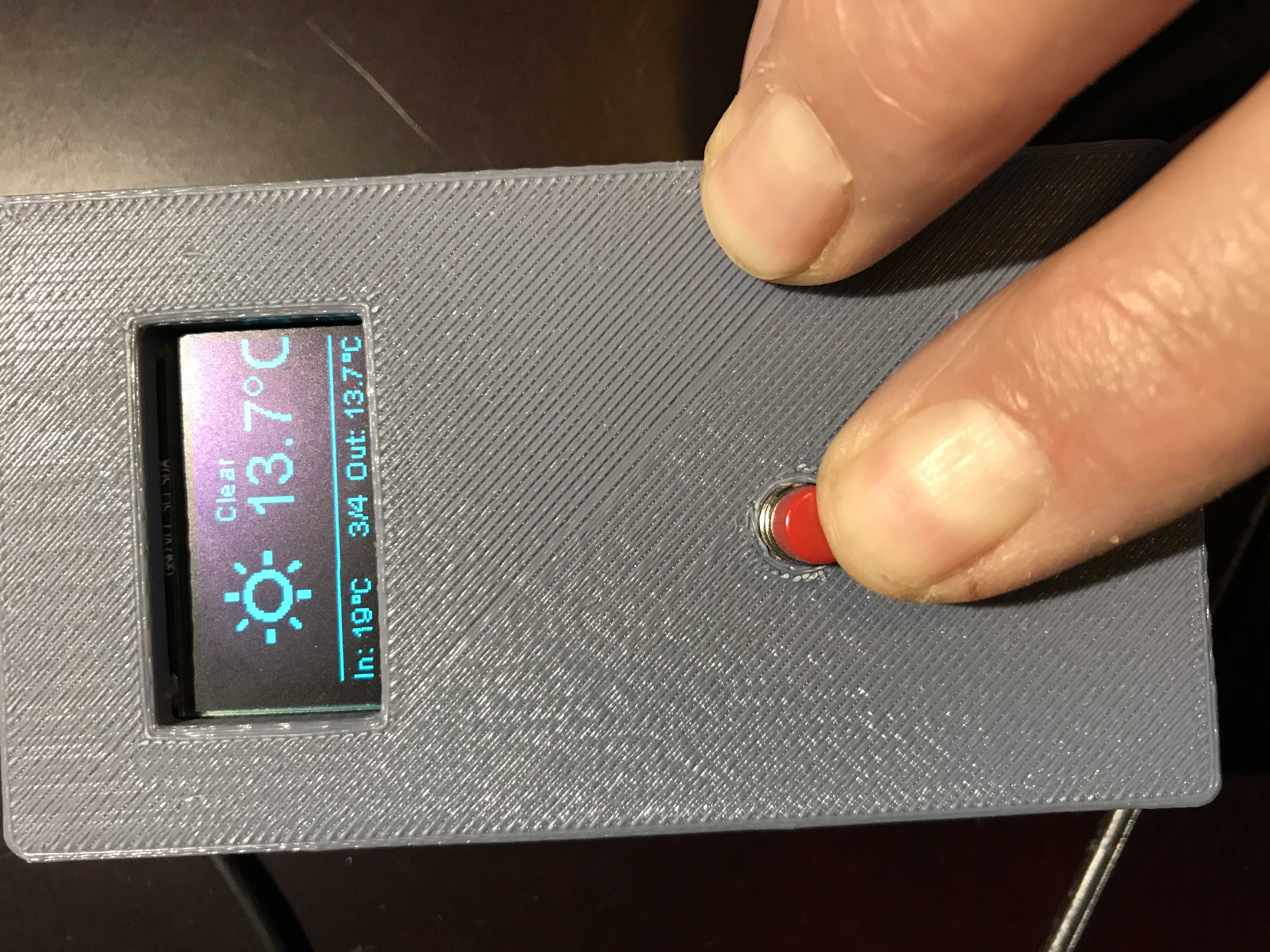

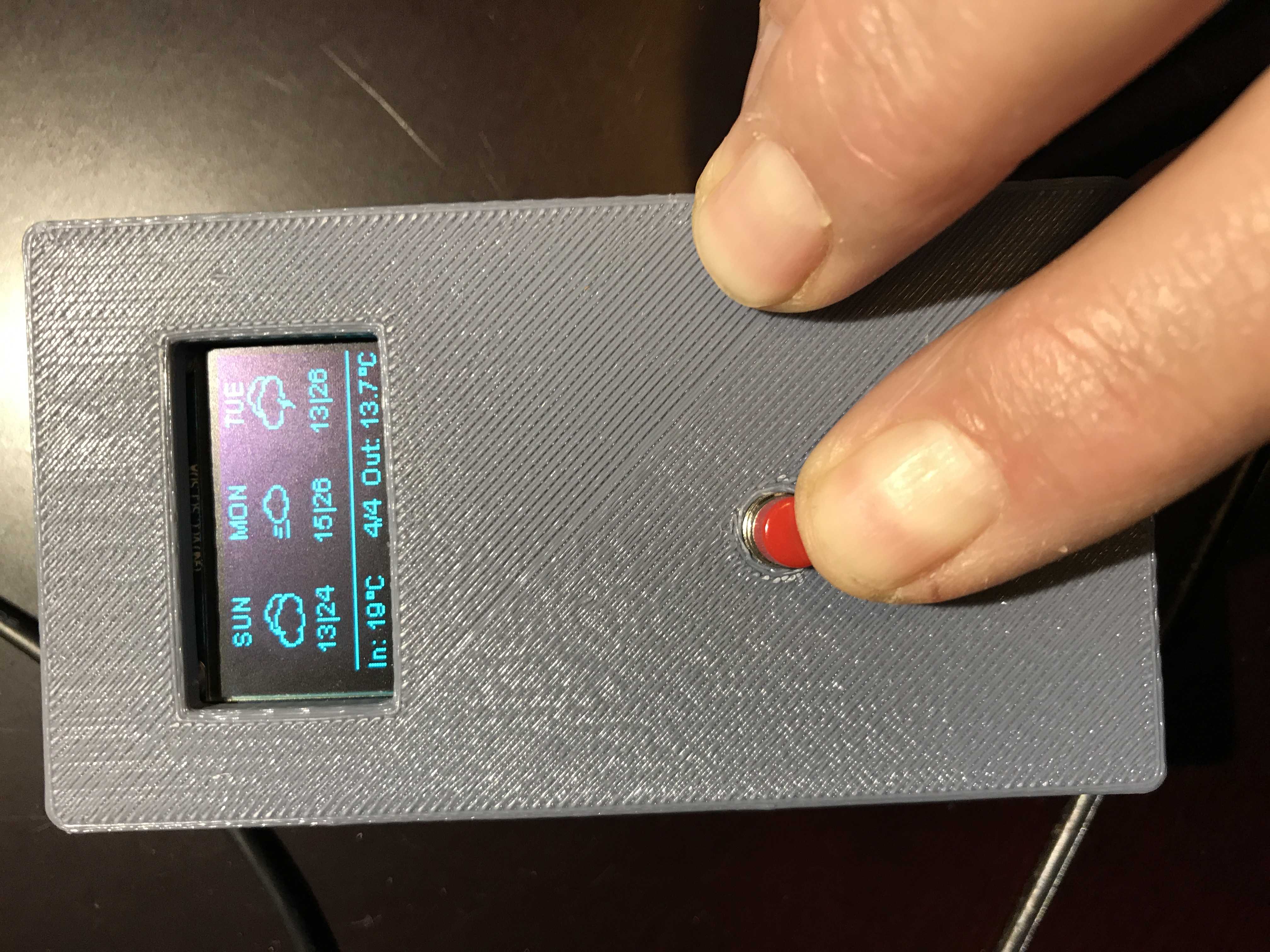

这款搭载ESP8266模块的小型气象站，主要面向室内小范围环境监测场景，同时可拓展外接传感单元实现室外局部气象参数的预判采集，适用于家庭居室、小型办公空间、实验室操作台旁、个人创客工位等对温湿度参数有持续监测需求的场景，能够替代传统机械式温湿度计，实现数据的实时采集、传输与可视化展示，无需人工凑近读取数值，在日常使用中可帮助使用者随时掌握所处环境的温湿度变化，为衣物晾晒、绿植养护、实验环境参数把控、精密电子元件存放环境监控等行为提供数据参考。设备整体采用盒式一体化结构设计，外壳分为上盖与底盒两部分，上盖预留显示屏安装窗口与操作按键安装位，显示屏采用内嵌式安装，窗口边缘做了贴合屏幕的限位台阶，避免屏幕松动移位，操作按键选用带红色键帽的轻触开关，凸起于上盖表面，按压反馈清晰，方便日常操作切换显示参数。底盒内部做了分层式的安装位规划，最上层预留ESP8266主控模块的固定卡槽，卡槽周边预留了足够的接线空间，方便模块与传感单元、供电单元的线路连接，不会出现线路挤压弯折导致的接触不良问题；主控旁侧预留了温湿度传感模块的安装位，传感模块位置贴近盒体侧面预留的透气格栅，能够保证空气流通，让监测数据更贴近真实环境数值；盒体下部预留了供电单元的安装空间，可适配常规块状供电组件，供电组件与主控板之间设置了隔离挡边，避免供电组件移位触碰电路板造成短路。设备整体外形为规整的长方体结构，边角做了小圆角过渡处理，没有尖锐棱角，放置在桌面时不会刮擦台面，安装边界适配常规平面摆放需求，无需额外打孔固定，可直接放置在平整台面使用，若需壁挂安装，也可在底盒背部预留挂孔位实现墙面固定，适配不同的安装使用需求。设计过程中充分考虑了内部组件的散热需求，盒体侧面预留了细密的透气槽，既可以保证空气流通提升温湿度监测的准确性，也能让主控模块与供电组件工作时产生的热量及时散出，避免内部积温影响元件使用寿命；上盖与底盒采用卡扣式连接结构，无需额外螺丝固定，日常需要更换供电组件或者检修内部模块时，可直接撬开卡扣打开盒体，维护操作十分便捷。设备的功能逻辑围绕环境数据采集与展示搭建，通过板载传感单元实时采集所处环境的温度与湿度参数，经过ESP8266模块处理后直接传输到上盖的显示屏上实时显示，还可通过模块的无线传输功能将数据同步到移动端，方便使用者不在设备旁时也能远程查看环境参数，拓展外接传感单元后，还可实现外部环境气压、简易降水预判等拓展功能，满足更多场景的使用需求。
