贴片式轻触触点开关IT-1187A结构设计

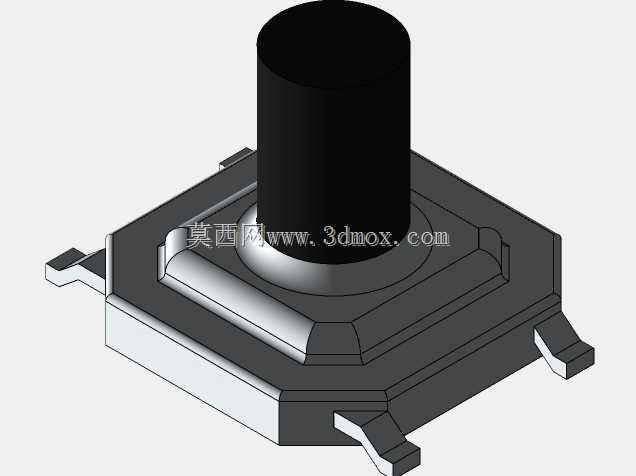

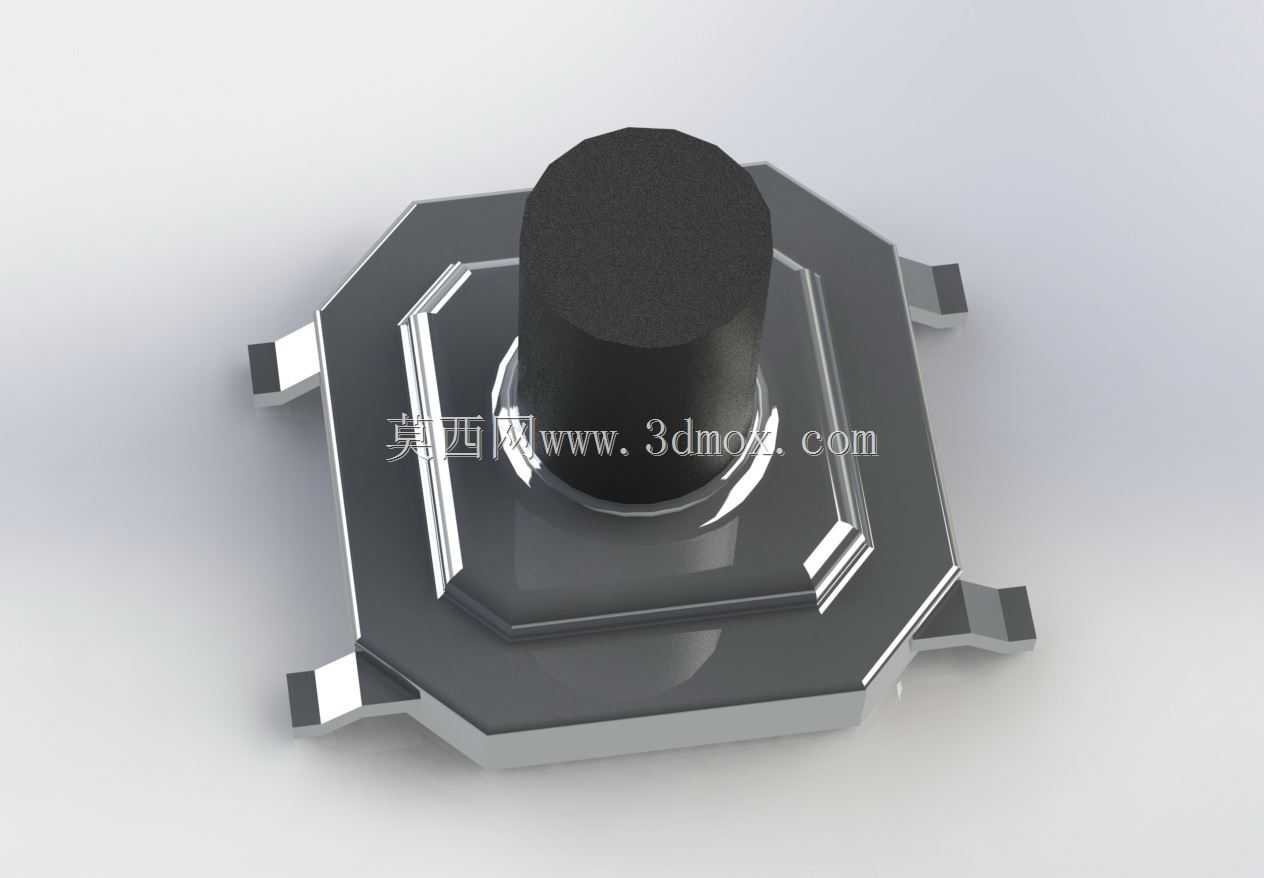

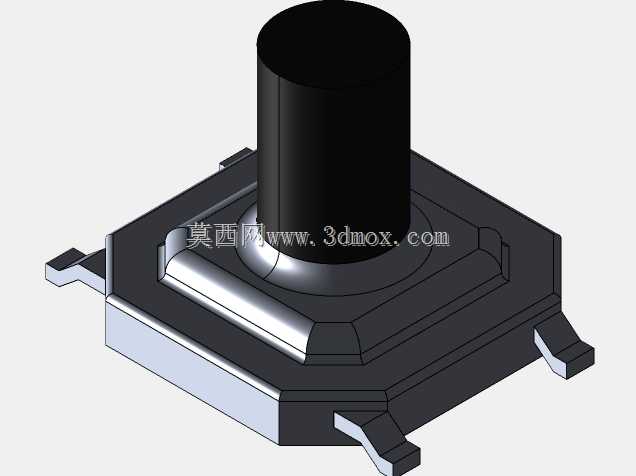

　　这款贴片式触点开关是消费电子、工业控制板卡上极为常见的输入触发元件，日常接触的智能家电控制面板、便携数码设备侧键、工控IO扩展板的手动触发点位，都能见到同规格产品的应用。不同于插件式轻触开关需要预留过孔焊接位，这款SMD封装的开关完全适配回流焊工艺，能在SMT产线上和其他表贴元件同步完成焊接，不需要额外安排手工补焊工序，能大幅压缩整板加工的流程时长。从结构设计来看，开关采用八边形基座搭配中心圆柱按压柱的布局，四个焊盘引脚从基座侧部向外延伸，焊接后能和PCB焊盘形成足够的结合强度，即便日常使用中反复按压，也不会出现引脚脱焊、基座偏移的问题。5x5x4.3的外形尺寸属于轻触开关里的常规通用规格，

　　PCB布局时只需要在板上预留对应尺寸的丝印框和四个对称分布的焊盘，不需要额外预留避让空间，不管是布置在板边作为设备功能按键，还是布置在板内作为调试触发按键，都不会和周边的阻容元件、结构壳体产生干涉。开关的核心触发结构藏在金属基座内部，日常未按压状态下内部弹片保持分离，电路处于断开状态，当按压柱受到垂直方向的按压力达到触发阈值时，内部弹片形变接触实现电路导通，松开后弹片自动复位断开电路，触发行程短、反馈清晰，能给操作者明确的操作确认感。做结构设计选型时需要注意，这款开关的按压柱突出基座表面的高度是固定的，配套的壳体按键帽需要预留对应的按压行程间隙，避免装配后按键帽长期压迫按压柱导致开关常通失效，同时四个引脚的焊盘设计要做对称处理，

　　回流焊过程中如果焊盘大小不对称，熔融焊锡的表面张力会拉着开关偏移，导致焊接后位置偏斜影响按键按压手感。另外这款开关的金属基座做了镀镍处理，既能提升焊接时的焊锡浸润性，也能在日常使用中抵御潮湿环境的锈蚀，适合在常规室内环境的电子设备中使用，如果是应用在高湿、高腐蚀的特殊工业场景，还需要在开关焊接完成后做三防漆涂覆处理，避免水汽进入开关内部导致触点氧化接触不良。
