1.2t规格起重吊钩工业结构设计

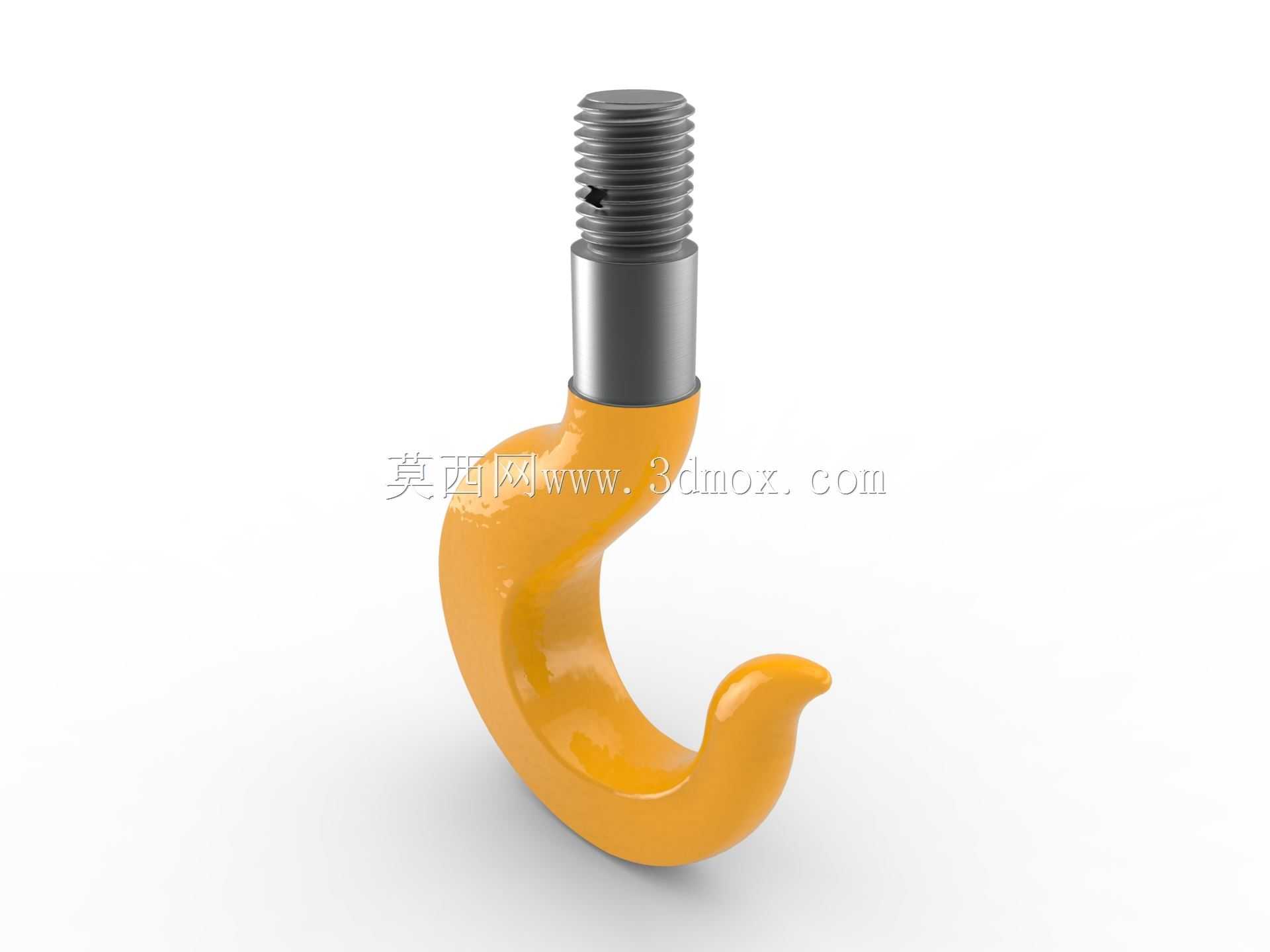

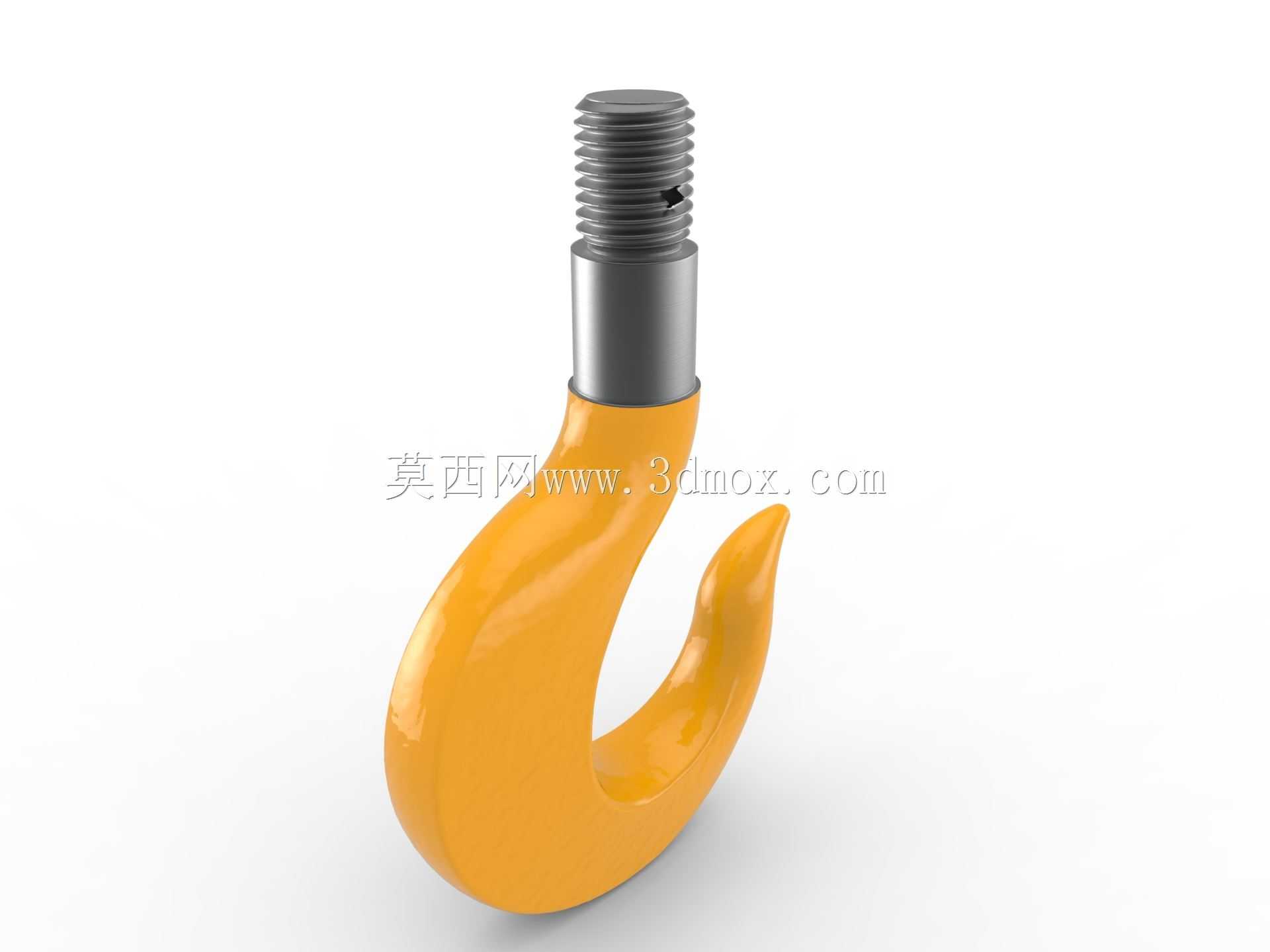

这款1.2t额定载荷的起重吊钩，是轻小型起重作业场景中核心的吊具承载部件，广泛应用于车间轻型天车配套、仓储货物吊装、小型设备转场安装、五金加工件周转吊运、建筑工地轻型物料提升等日常起重作业环节，作为起重吊具末端与被吊物直接衔接的受力构件，承担着载荷传递、吊点锁定的核心作用，是轻载起重作业中保障吊装安全的关键零件。从产品功能特性来看，该吊钩采用经典的单钩弯曲钩身设计，钩头端部做了防脱翘边的弧度优化，能够在挂接吊索、吊装带、卸扣等配套吊具时，避免吊具在起升晃动过程中意外滑脱，钩身曲面经过平滑过渡处理，不存在应力集中的尖锐棱角，既可以减少对配套吊具的磨损，也能让载荷在钩身均匀分布，避免局部应力过载引发的结构失效。上部的螺杆连接段采用标准公制外螺纹设计，能够直接与起重滑车、葫芦吊钩组、吊梁等配套部件的内螺纹结构旋合装配，螺杆与钩身衔接位置做了加粗的轴肩过渡，能够承担起升过程中产生的径向晃动载荷，避免螺纹根部受剪断裂。从设计思路层面，这款吊钩的结构完全围绕轻载起重作业的实用需求展开，没有冗余的装饰性结构，整体以受力可靠性为核心设计目标：钩身的弯曲曲率经过受力校核，在1.2t额定载荷下，钩身内侧的拉应力、外侧的压应力均处于材料许用应力范围内，预留了足够的安全余量，能够应对作业中常见的轻微偏载、瞬时动载冲击；钩身表面做了醒目的黄色涂覆处理，既可以起到防锈防腐的作用，也能在作业现场提升辨识度，提醒作业人员注意吊点位置，避免误碰引发安全事故。从安装边界与尺寸适配来看，上部螺杆采用JIS标准M20规格，螺纹段长度适配常规轻型吊钩组的安装厚度，装配时只需将螺杆穿入配套连接座，加装防松垫片后旋紧锁紧螺母即可完成固定，不需要额外定制非标连接配件，能够直接替换同规格的老旧失效吊钩，适配市面上绝大多数额定载荷1t-1.5t的手动葫芦、电动葫芦、小型悬臂吊的末端吊点安装需求，钩身的开口尺寸适配常规宽度的吊装带、钢丝绳吊索的挂接需求，既不会因为开口过大导致吊具晃动幅度过大，也不会因为开口过小导致吊具挂接拆卸不便。
