HC-SR04超声波测距传感器结构设计

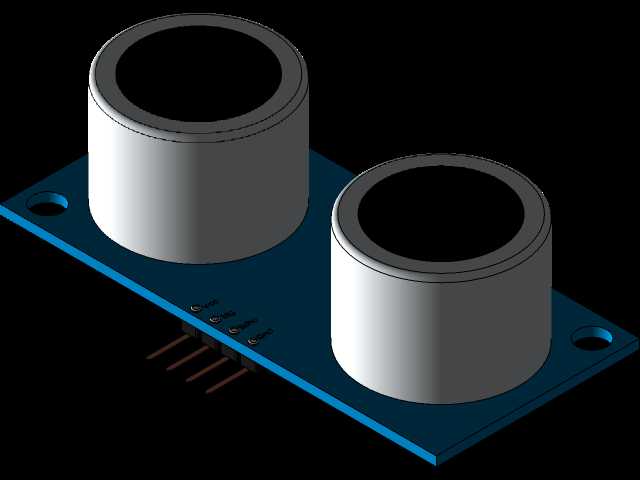

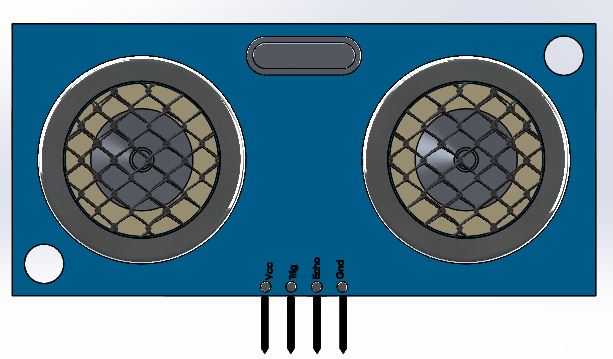

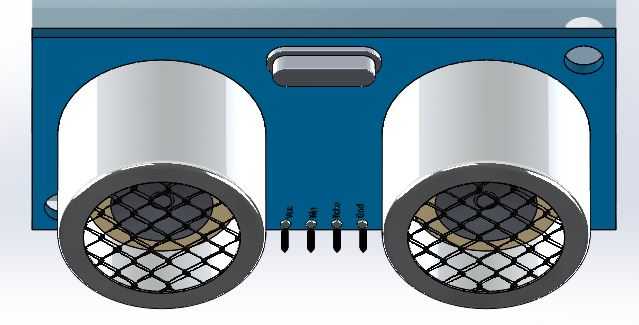

这款HC-SR04超声波测距装置，是嵌入式开发、智能硬件搭建领域应用极为广泛的非接触式距离检测部件，常被用于智能小车避障、液位检测、物体存在感应、自动门触发、安防测距等场景，是入门级智能硬件项目里普及率极高的感知类部件。从实际用途来看，它通过发射超声波并接收反射回波的方式计算与前方障碍物的距离，无需与被测物体接触，不受光线、被测物体颜色透明度等因素干扰，在短距离测距场景下稳定性表现优异，能够为控制系统提供可靠的距离参数，支撑设备完成避障、定位、计数等核心动作。从功能特性上看，该部件集成了超声波发射探头、接收探头、控制电路与信号引脚，工作时通过触发引脚发送触发信号，模块内部自动发出8个40kHz的超声波脉冲，当检测到回波信号时通过回响引脚输出高电平，高电平持续的时间与超声波往返的时间成正比，主控单元只需采集高电平时长即可换算得到实际距离，测距范围覆盖2cm到400cm区间，测距精度可达3mm，能够满足绝大多数民用、教学类智能设备的测距需求。在设计思路上，整体采用模块化集成设计，将两个声学探头对称布置在电路板正面两侧，中间位置预留控制芯片与外围电路的安装空间，下方引出四个功能引脚，分别对应电源供电、触发信号输入、回响信号输出、接地端，既保证了两个声学探头的间距满足声学测距的角度要求，避免发射与接收信号出现串扰，也让接线逻辑清晰直观，降低使用者的接线难度。电路板采用蓝色阻焊层设计，探头部分加装金属防护网罩，既可以保护内部的压电陶瓷换能片不受外力磕碰损坏，也不会阻挡超声波的发射与接收，网罩的网格尺寸经过声学匹配设计，能够减少对声波信号的衰减影响。从外形尺寸与安装边界来看，整体模块为规整的矩形结构，两个圆柱形探头突出于电路板平面，安装时需要预留探头前方的无遮挡空间，避免结构件阻挡声波传播路径，电路板四角预留了标准安装孔位，可以通过铜柱或者螺丝直接固定在设备支架或者主控板上，引脚采用标准2.54mm间距排针，能够直接插接在面包板或者标准排座上，无需额外加工转接件，适配绝大多数开源硬件的安装规范，能够快速集成到各类智能设备的结构中，不需要复杂的二次结构改造即可完成装配。
