罗斯蒙特Oxymitter4000氧化锆氧变送器结构

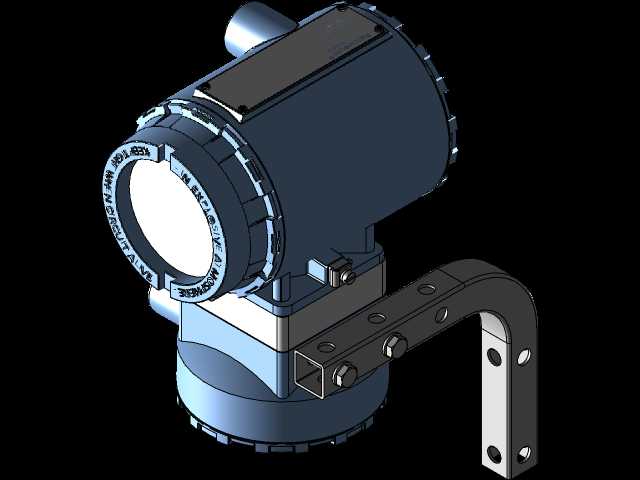

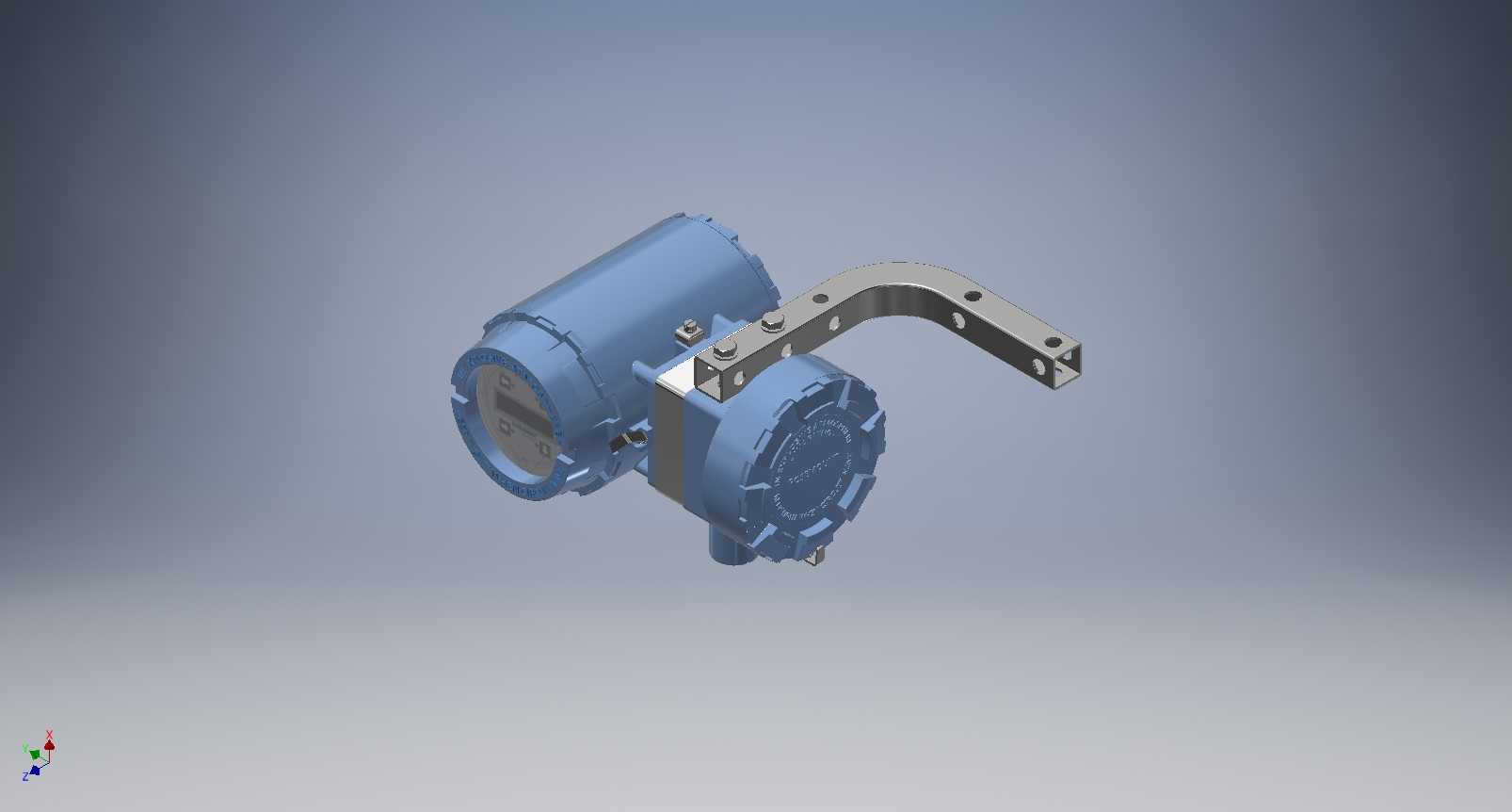

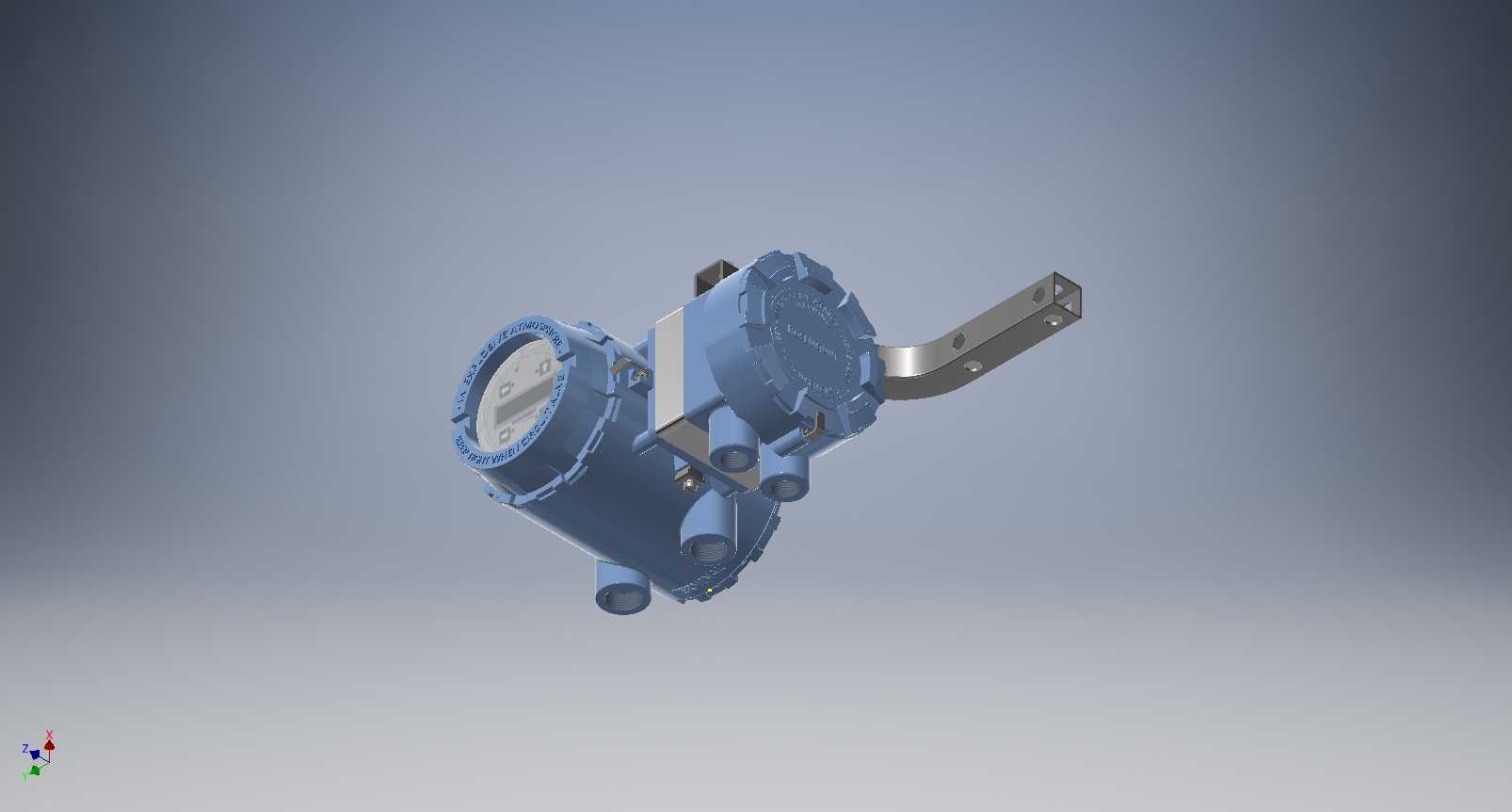

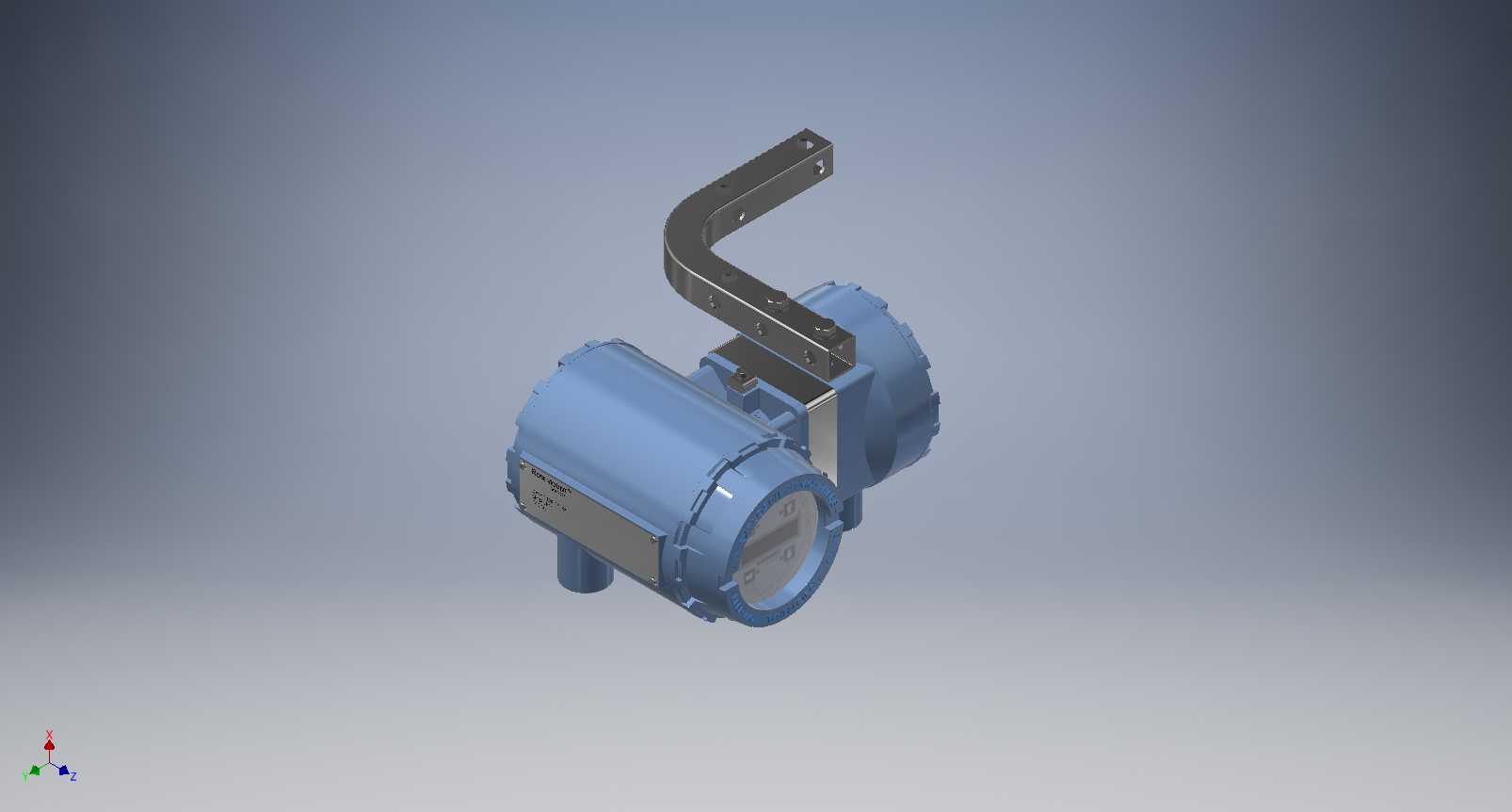

这款氧化锆氧变送器主要面向工业锅炉、工业窑炉、焚烧炉等需要烟气含氧量监测的场景，是燃烧过程调控的核心感知部件，在火电、石化、冶金、供热等行业的燃烧系统中承担实时氧含量检测的作用，帮助运维人员精准把控燃烧过程的空燃比，避免燃料不完全燃烧造成的能耗浪费，同时也能减少过量空气带来的热损失与污染物排放，是提升燃烧系统运行效率、降低排放水平的关键配套设备。设备整体采用防爆型壳体设计，适配工业现场存在易燃易爆混合气体的复杂工况，外壳采用铸铝材质做密封处理，能够抵御现场粉尘、潮气以及轻度腐蚀性气体的侵蚀，满足户外或车间内恶劣安装环境的长期使用需求。从结构设计来看，设备将检测传感单元、信号变送处理模块、现场显示单元集成在同一壳体内，无需额外配置分体式变送柜，大幅简化了现场安装的布线与施工流程。设备侧面预留的安装支架采用折弯成型的金属结构，支架上开设的长条形安装孔可以适配不同安装点位的固定需求，允许现场根据安装面的实际情况调整固定位置，降低安装对位的精度要求。设备的接线接口设置在壳体侧下方，采用防爆密封接头结构，能够保证线缆接入后的壳体密封性能，避免外界易燃易爆气体渗入壳体内部。显示窗口采用钢化玻璃密封，现场人员无需开盖即可直接读取当前氧含量测量值与设备运行状态参数，减少开盖操作带来的安全隐患。设备的传感检测端采用直插式设计，可以直接插入烟道内部接触烟气，不需要复杂的采样预处理系统，大幅缩短了检测响应滞后时间，能够快速反馈燃烧过程的氧含量变化，让控制系统可以及时调整送风与燃料供给的配比。在安装边界上，设备整体为圆柱型主体加侧装支架的结构，主体直径适配常规工业仪表安装的预留空间，安装时需要保证传感端伸入烟道的深度满足检测要求，同时预留足够的接线与维护操作空间，壳体周边需要避开高温热源直接烘烤，保证设备运行在允许的温度范围内。设备的电路模块做了抗震处理，能够适应工业现场风机、管道振动带来的干扰，保证测量信号的稳定输出，不会因为现场振动出现测量值跳变或者设备故障的问题。
