树莓派AC控制继电器扩展板结构设计

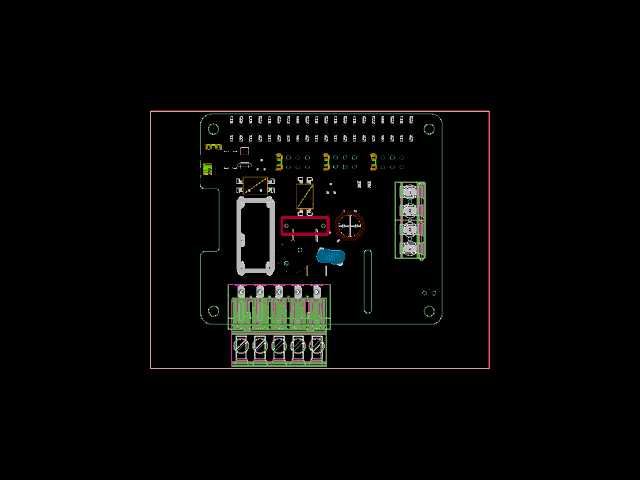

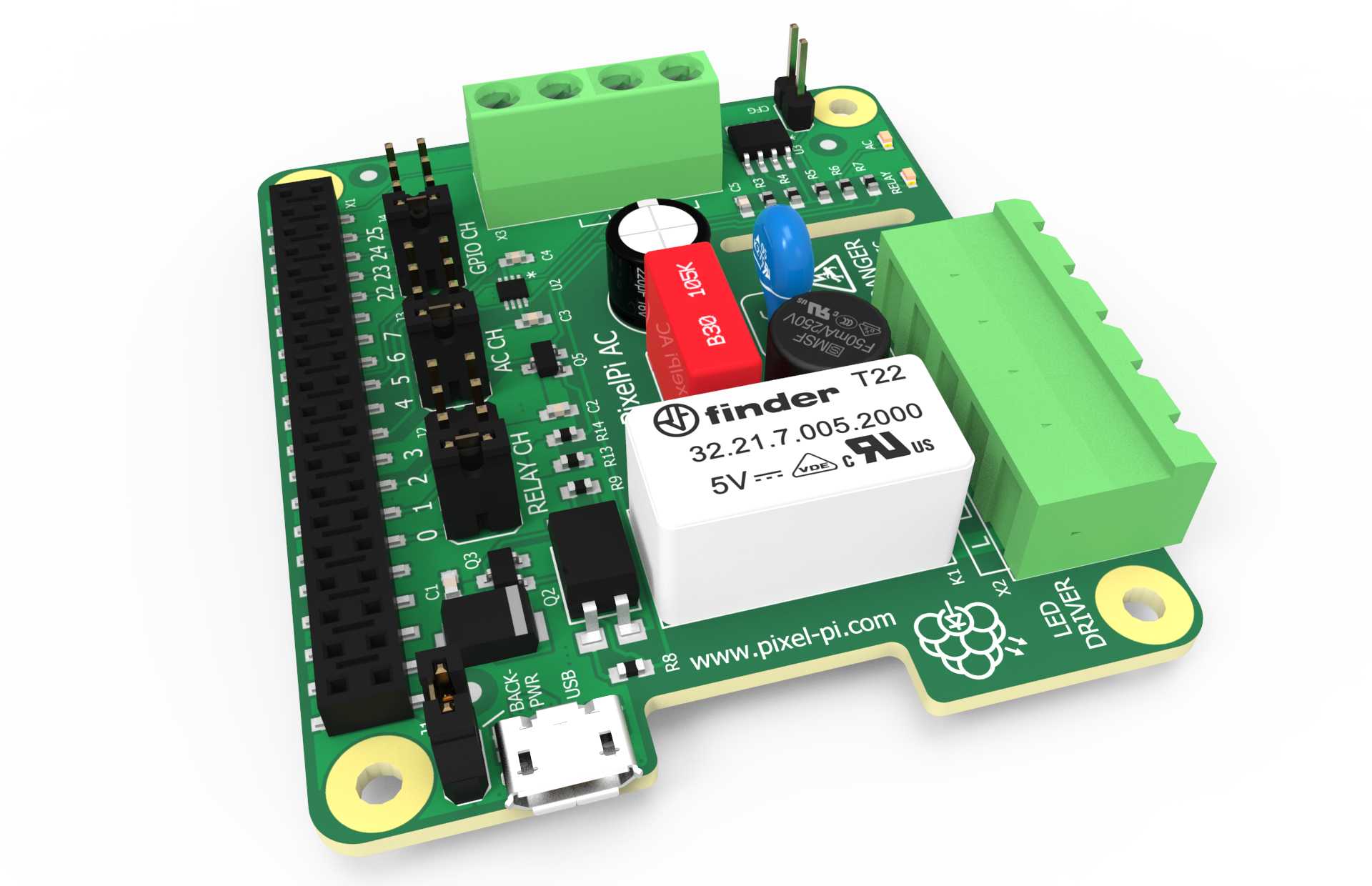

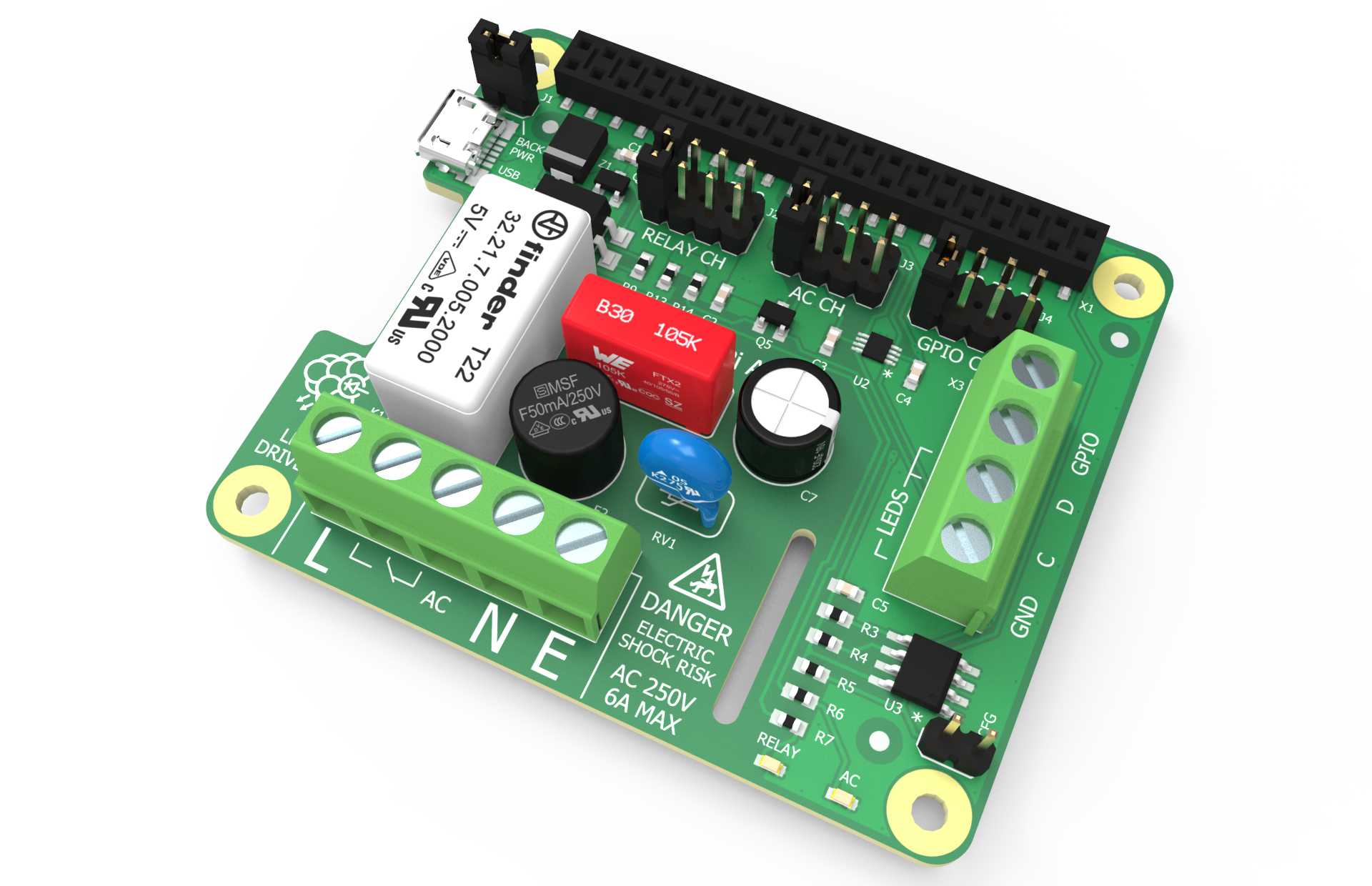

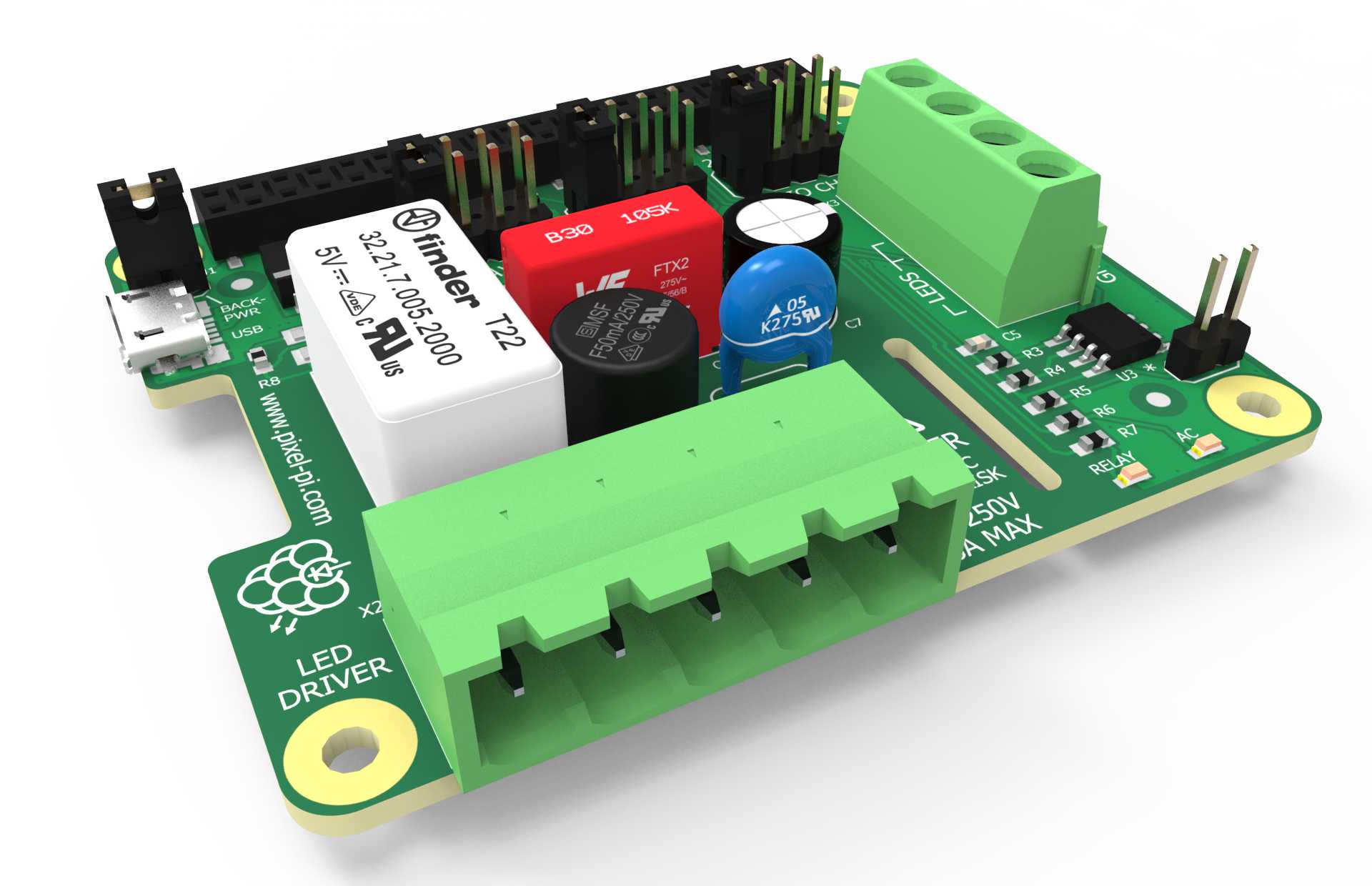

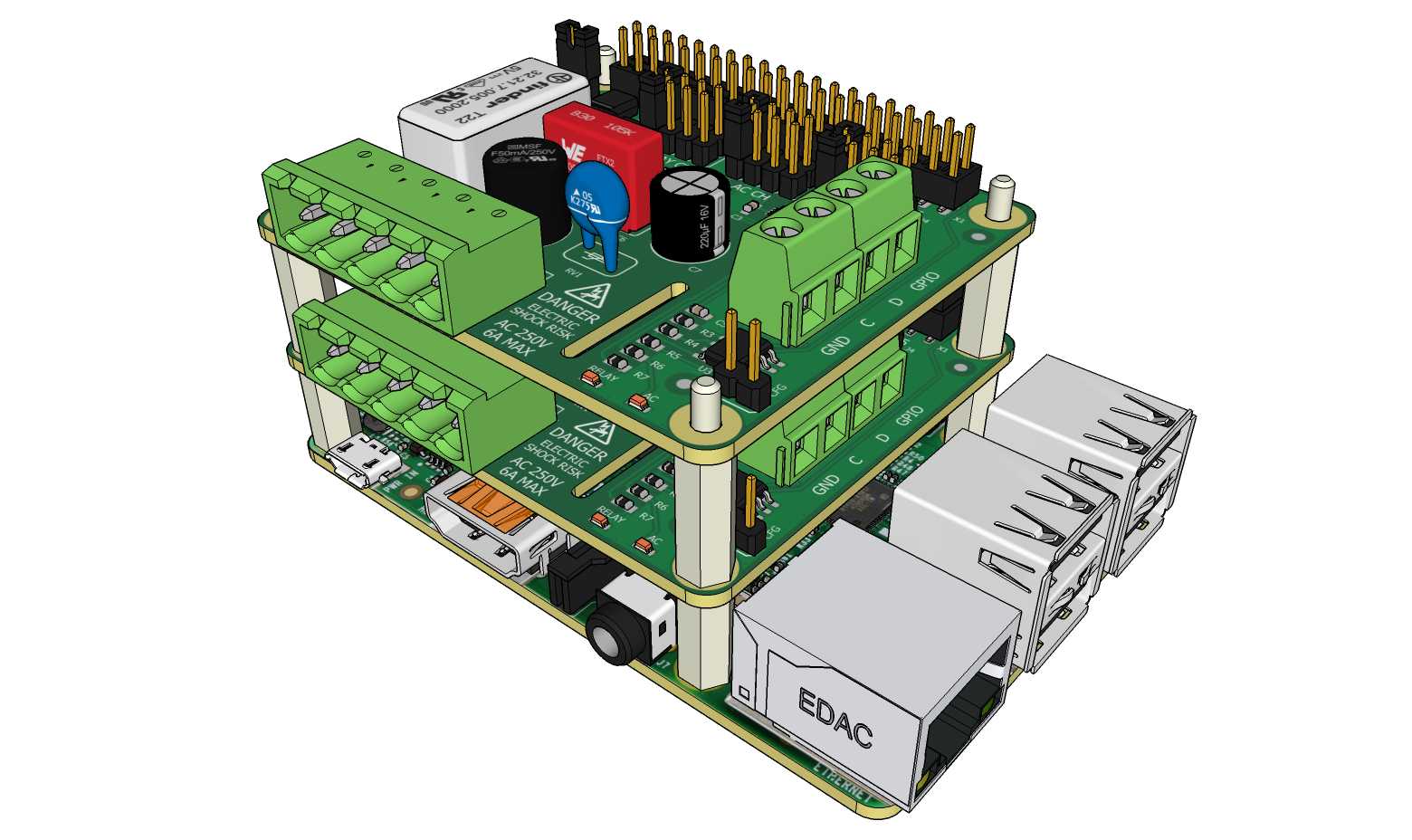

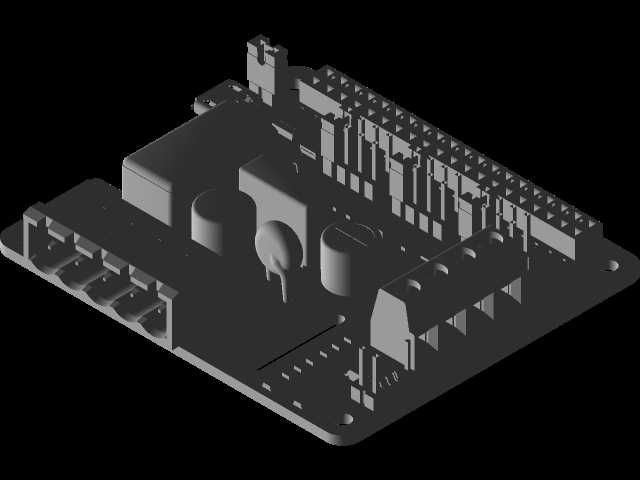

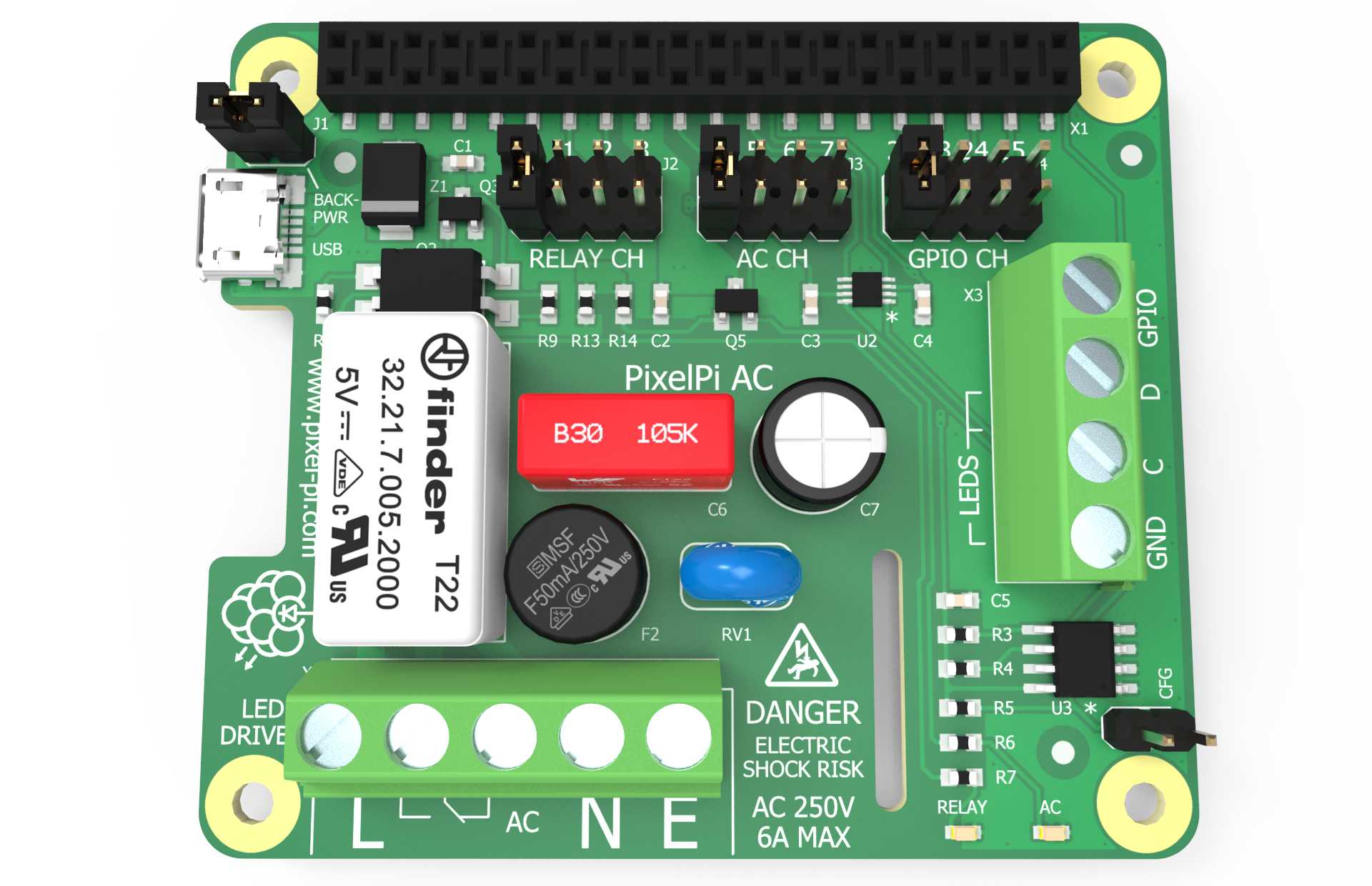

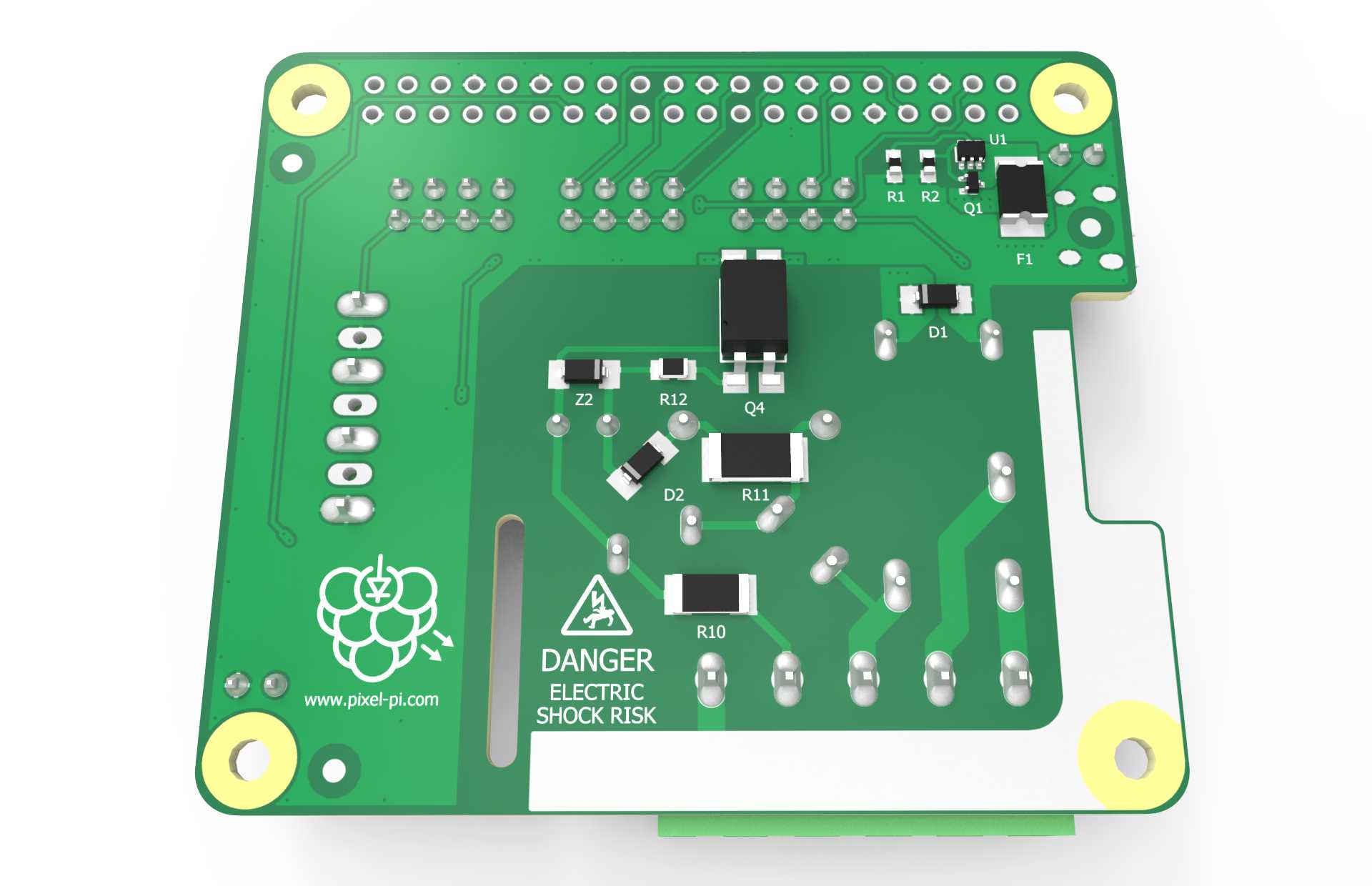

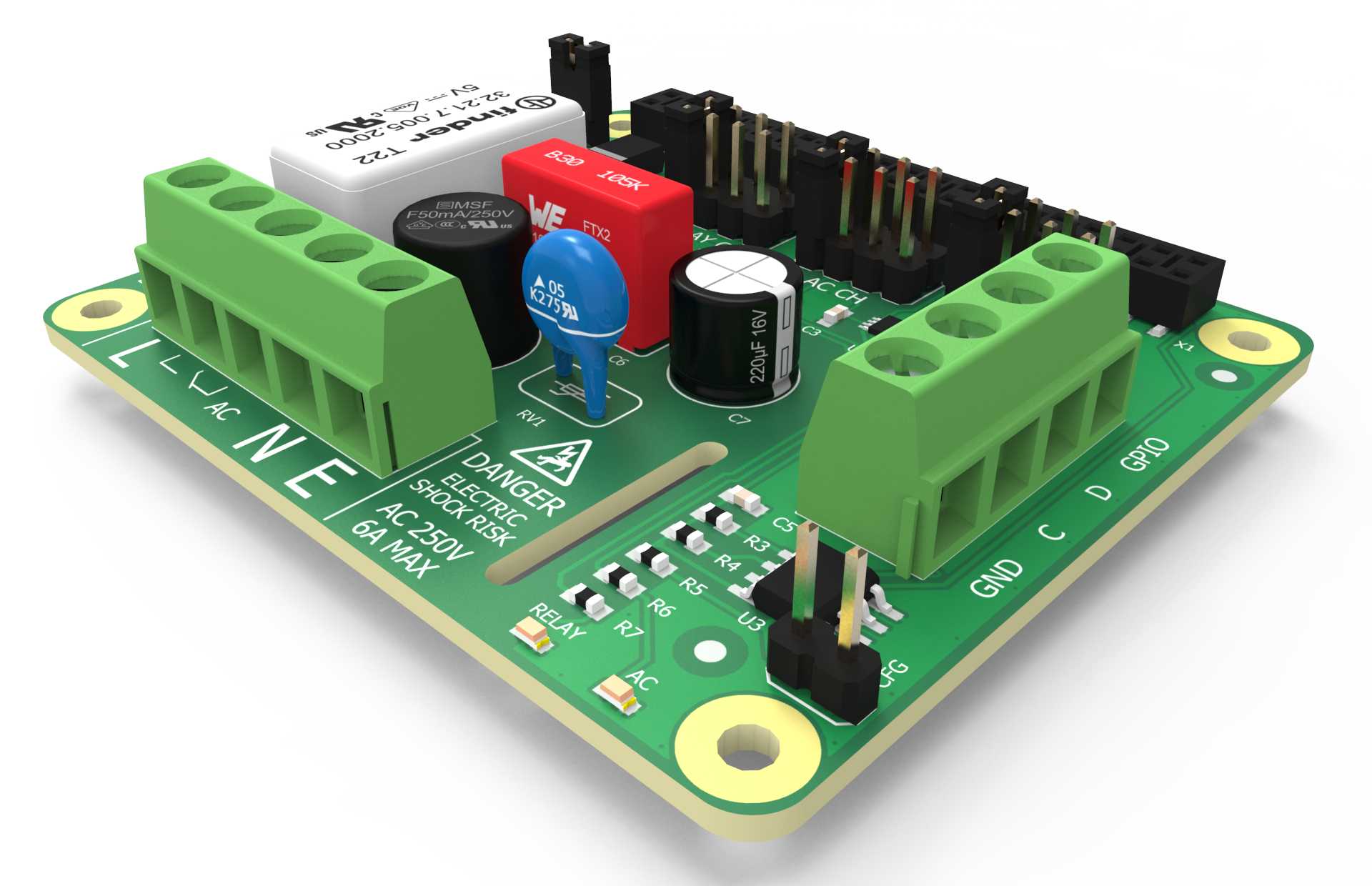

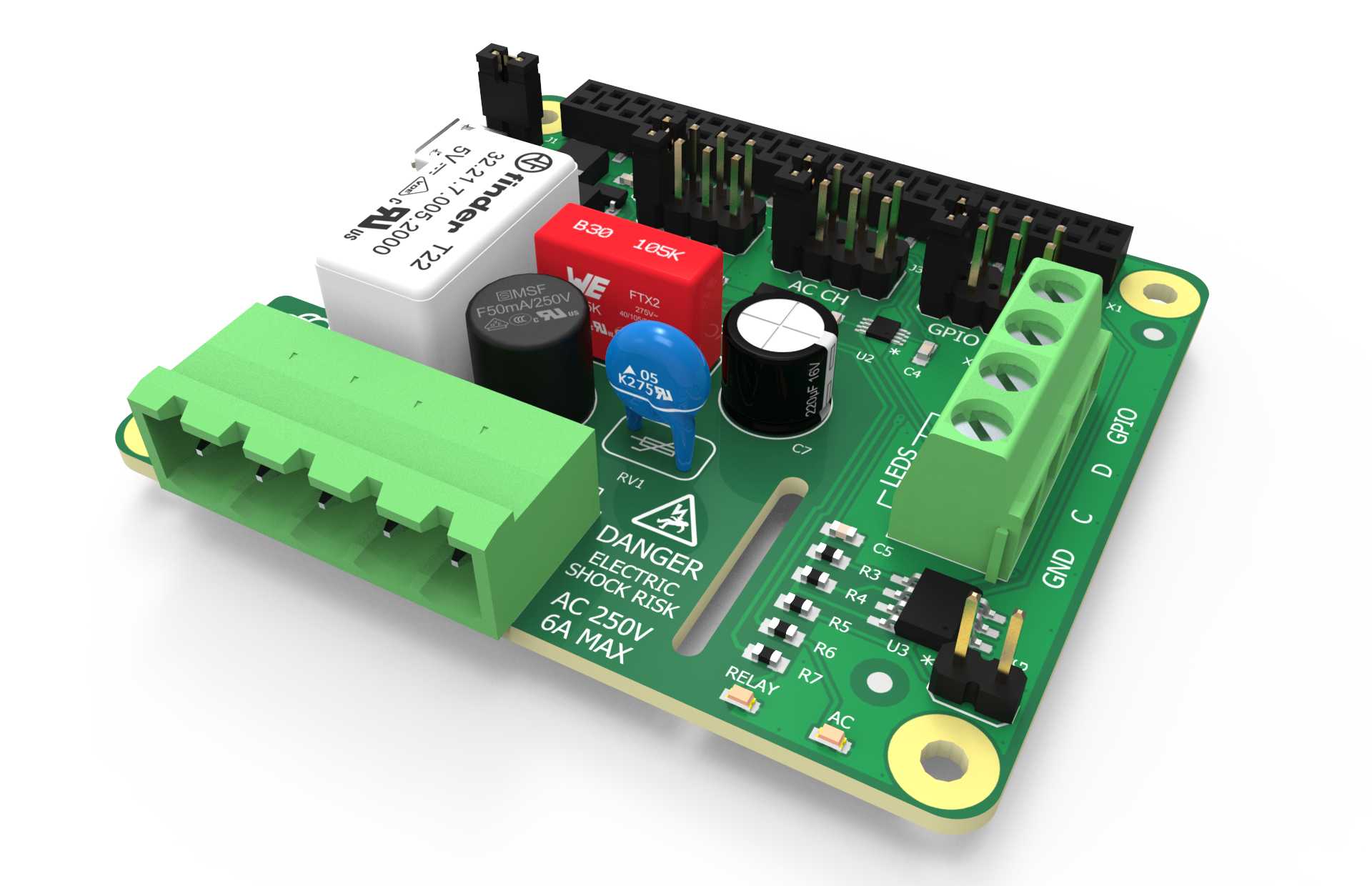

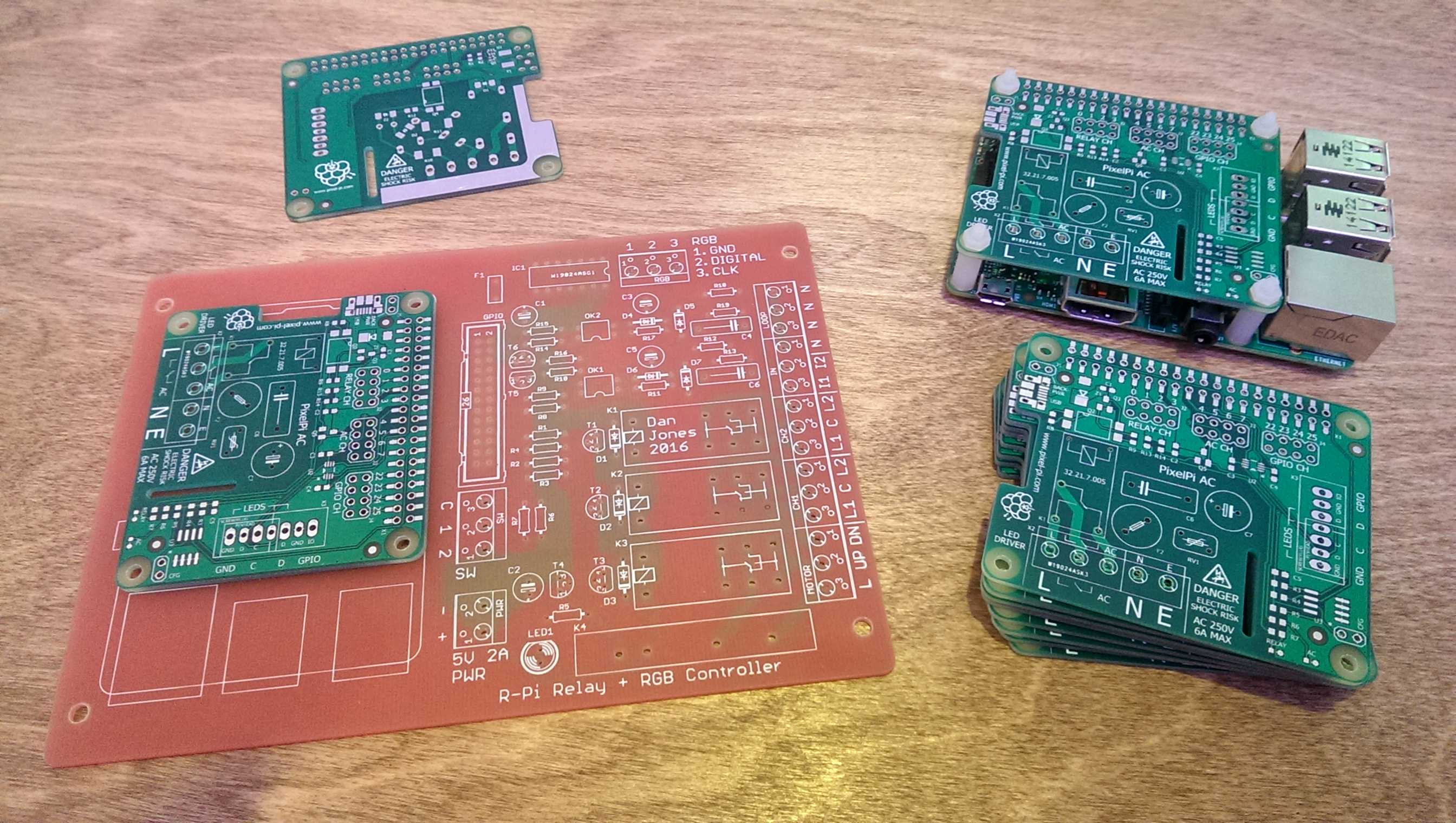

这款扩展板是专为树莓派平台开发的交流负载控制配套模块，主要面向小型智能照明控制、低压LED灯带驱动、家用小功率交流设备通断控制等场景，可直接叠装在树莓派主板上方，无需额外复杂接线即可实现弱电控制强电的隔离驱动，解决树莓派原生IO无法直接驱动交流负载的痛点，适合创客DIY智能项目、小型家居智能改造、教学实验演示等领域使用。模块核心功能围绕交流负载的安全通断控制设计，板载4路独立光耦隔离继电器通道，单通道额定通断能力为250V交流下6A，可直接驱动常规家用小功率灯具、LED驱动电源、小型交流风机等负载，光耦隔离设计可完全切断强电侧与树莓派弱电侧的电气连接，避免强电串入损坏主控板，大幅提升使用安全性。板上集成AC检测输入通道与备用通用IO接口，可接入外部按钮、开关或传感器信号，无需额外扩展模块即可实现本地触发控制，支持单向与双向切换输出模式，既可以直接驱动LED灯带等常规负载，也可适配多路灯具的分路控制需求，最多可同时对接2路中间照明回路，满足小型场景的多设备控制需求。设计上完全遵循树莓派HAT扩展板规范，排针引脚定义完全匹配树莓派标准GPIO排针布局，可直接插装无需飞线，同时兼容同规格的PHAT版型主控板，通用性较强。板载元件布局充分考虑爬电距离要求，强电接线区域与弱电信号区域做了明确分区，两侧的绿色螺钉式接线端子分别对应交流输入、负载输出与信号接口，接线时无需额外转接，端子间距满足强电安全规范，避免接线短路风险。板上预留的安装孔位完全匹配树莓派标准安装孔距，可通过铜柱与树莓派主板固定为整体，整体叠装后总厚度控制在合理范围，可适配常规树莓派外壳的内部安装空间，不会出现元件干涉、外壳无法扣合的问题。板上集成了必要的阻容降压、滤波、防浪涌元件，可抑制交流侧的电压波动对控制回路的干扰，蓝色可调元件可对检测阈值做微调，适配不同地区的交流电压参数，板上的丝印标识清晰标注了每个接口的定义、电压参数与安全警示，安装接线时可直接对照丝印操作，降低接错线的概率。整体外形尺寸与标准树莓派主板保持一致，边缘做了圆角处理，避免安装时划伤线路，PCB板材采用常规1.6mm厚度FR4材质，元件排布紧凑无冗余空间，在有限的板面积内集成了全部控制、隔离、接线功能，兼顾了实用性与安装便利性。
