高承压电动检查点泵结构设计

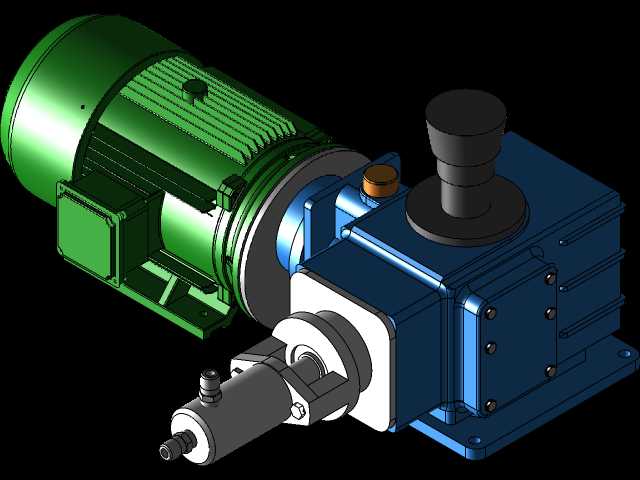

该款检查点泵主要面向石油天然气开采、油气集输场站、化工介质加注等严苛工况场景，承担高压精准注剂、系统压力校验、密封介质补给等核心作业任务，可在高吸入压力、高排放背压的复杂管路环境中稳定运行，适配油气井场加药、长输管线压力检测、化工流程精准注液等实际生产需求，能够在露天场站、高腐蚀环境、连续运行工况下保持可靠工作状态。设备采用电机直联驱动的集成化结构设计，驱动端选用标准工业电机提供稳定动力输出，传动端通过偏心驱动机构将电机的旋转运动转化为柱塞的往复直线运动，相比传统曲柄连杆结构大幅减少运动部件数量，降低运行过程中的摩擦损耗与故障概率，同时偏心结构自带的行程调节能力可实现输出流量的精准调控，满足不同工况下的介质注入量需求。泵体外壳采用高强度刚性结构设计，整体为方形箱式承载结构，底部设置带安装孔的一体式安装底座，安装时可直接通过螺栓固定在预制安装基础上，安装边界规整，横向与纵向的安装预留空间可适配常规场站的撬装布局要求，进出液接口采用标准锥管螺纹设计，可直接对接现场高压管路，无需额外制作转换接头。设备的过流部件采用耐高压密封结构设计，可承受极高的排出压力，能够在高背压工况下实现介质的稳定注入，避免出现回流、压力波动等问题；驱动端与泵头之间设置多重密封隔离结构，防止输送的化学介质渗入传动腔造成部件腐蚀，同时在泵体顶部设置排气与注油结构，方便日常运维过程中的排气操作与润滑油补充。整体结构布局紧凑，电机与泵体同轴直联减少了传动环节的空间占用，各功能部件的外置接口均布置在便于操作的方位，现场安装接线、管路对接、日常维护都可在设备外侧完成，无需拆解主体结构；外壳的加强筋结构既提升了整体刚性，也可在运行过程中辅助散热，保障设备长时间连续运行时的温度稳定，适配油气化工领域恶劣工况下的长期可靠运行需求，减少运维频次与故障停机时间。
