格里式梁传动蒸汽引擎机械结构模型

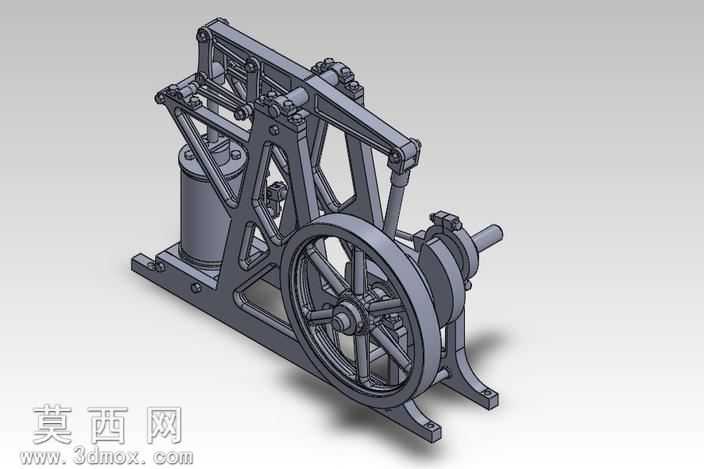

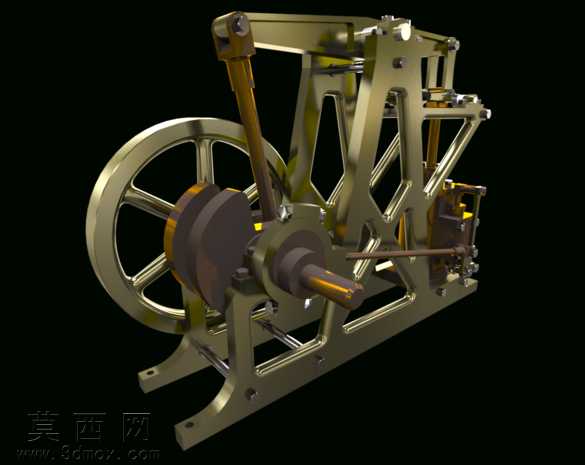

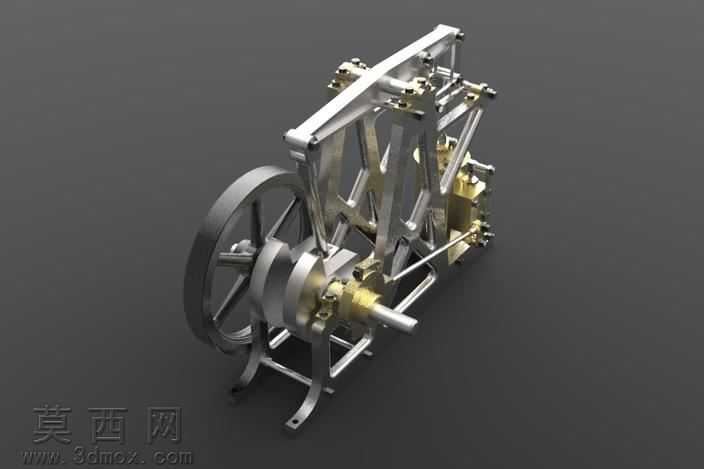

本模型为梁式传动蒸汽引擎的等比例三维建模成果，建模过程中严格遵循老式蒸汽引擎的机械传动逻辑，参考水泵类动力装置的结构特征完成整体搭建。模型主体机架采用框架式镂空结构设计，通过三维软件的草图绘制、特征拉伸、筋板加固等命令完成机架主体建模，机架底部设置平整安装底座，预留对应安装定位孔位，保证整体结构的安装稳定性。传动系统部分，首先完成大型辐条式飞轮的建模，通过圆周阵列命令均匀分布辐条结构，飞轮与曲轴输出端做同轴配合约束，还原飞轮储存转动惯量、平稳输出动力的功能特性；曲轴连杆机构与立式摆梁做铰接约束，精准还原蒸汽动力推动活塞做往复直线运动、再通过摆梁传动转化为曲轴旋转运动的完整传动路径，所有铰接位置均预留对应轴孔间隙，符合真实机械结构的装配公差要求。蒸汽缸与配气机构部分，还原了缸体、活塞、气阀组件的完整结构，配气联动杆与摆梁传动端做运动配合约束，可直观演示配气机构随摆梁摆动同步切换进排气路的工作逻辑。材质与渲染环节，为机架、摆梁、飞轮等金属结构件赋予做旧黄铜金属材质，调整材质的粗糙度、金属度参数，还原老式金属机械的复古质感；为轴套、密封件等部件赋予深色耐磨材质，区分不同功能部件的视觉特征；渲染阶段采用深色纯色背景，搭配侧方主光源与轮廓补光，突出金属结构的轮廓层次与机械质感，清晰展现各部件的装配关系与结构细节。设计过程中优先保证传动逻辑的准确性，所有运动副的约束关系均符合真实机械原理，可用于运动仿真演示，直观展现梁式蒸汽引擎将蒸汽热能转化为旋转机械能的完整工作过程，后续可在此基础上拓展波兰式结构的优化升级设计，完善不同流派蒸汽引擎的结构特征对比。
