内燃机活塞组件高精度三维建模设计

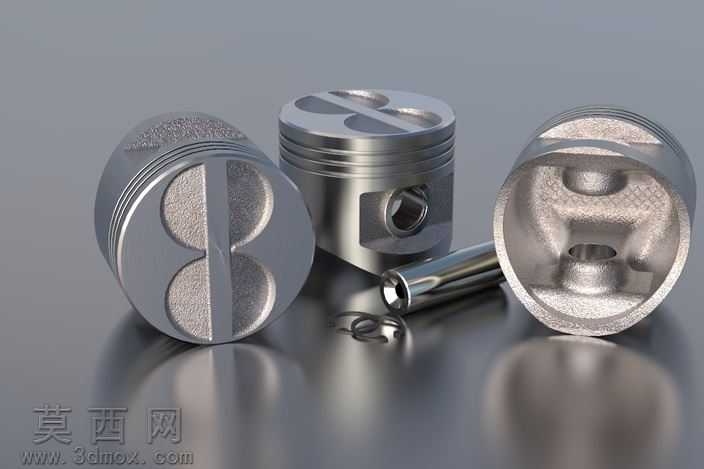

本作品为内燃机核心部件活塞组件的三维建模成果，建模过程严格遵循内燃机活塞的实际工程设计规范，完整还原了活塞本体、活塞销的全部结构细节。建模初期先梳理活塞的功能逻辑：作为内燃机动力传递的核心往复构件，需要承受燃烧室内的高温高压燃气冲击，同时完成往复运动向旋转运动的动力转换，因此建模时优先保证结构尺寸的工程合理性。首先构建活塞头部的轮廓，精准还原顶部的凹坑与导流槽结构，该结构用于优化燃烧室气流组织，提升油气混合效率，建模时对凹坑的曲面过渡做了连续曲率处理，避免出现应力集中的锐角结构；头部的环槽区域严格按照气环、油环的装配尺寸绘制，每道环槽的宽度、深度以及槽岸的高度都匹配通用内燃机的装配公差要求，油环槽内的回油孔采用圆周阵列方式排布，保证回油通路的结构完整性。活塞裙部的型线采用变椭圆曲面设计，模拟实际工作中热膨胀后的适配形态，建模时通过多截面曲面拟合完成裙部轮廓，保证裙部与气缸壁的接触区域符合润滑设计要求；活塞销座部分做了加强筋过渡处理，还原了销座与活塞本体连接位置的加强结构，同时精准绘制了活塞销的空心轴结构，以及销与销座的装配配合间隙。材质渲染阶段，活塞本体采用铸铝合金材质，调整金属粗糙度参数还原铸铝件经过机加工后的表面质感，顶部燃烧区域做了轻微的热处理质感区分，活塞销采用合金钢材质，表面做渗碳处理的高光金属质感，整体场景采用影棚级布光，通过主光、辅光与轮廓光的搭配，突出金属零件的曲面转折与结构细节，背景采用高反光深色台面，强化金属零件的质感表现，所有结构的建模都保证可直接用于装配验证、结构分析以及工程教学演示。
