蒸汽驱动斯特林发动机结构设计方案

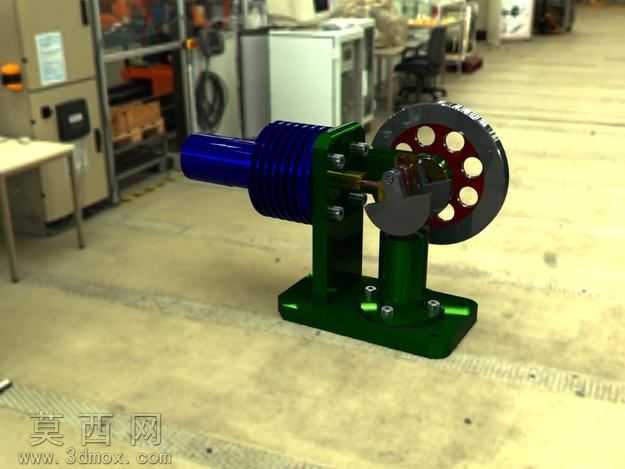

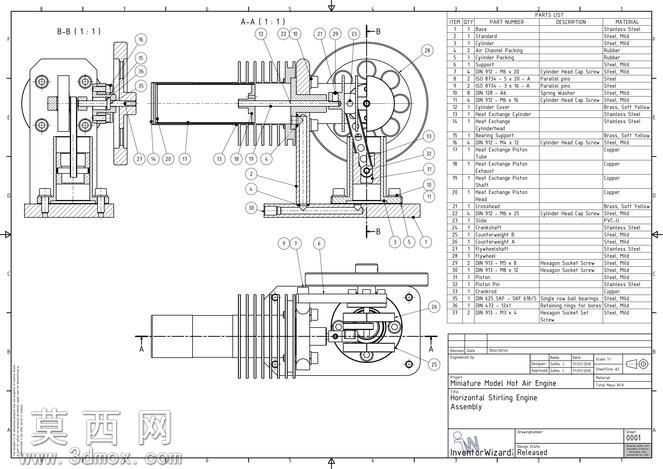

本作品为蒸汽驱动的斯特林发动机三维设计方案，建模阶段严格遵循机械设计规范，对整机各组成部件进行1:1等比例参数化构建，完整还原了斯特林发动机的核心工作结构。建模过程中首先完成核心动力腔体的搭建，精准绘制出带散热鳍片的气缸结构，鳍片的排布间距、厚度、倾斜角度均参照真实小型斯特林发动机的散热需求设定，保证模型结构符合热力学设计逻辑。随后完成曲柄连杆传动机构的建模，对曲轴的偏心距、连杆的铰接点位、飞轮的配重结构进行反复校核，确保各运动部件之间不存在干涉问题，铰接位置的配合间隙预留合理，可直观演示活塞往复运动转化为飞轮旋转运动的完整传动过程。模型还完整构建了配气活塞、动力活塞、密封端盖、连接管路、机架固定结构等附属部件，每个零件的倒角、螺纹孔、定位销孔等工艺细节均做了还原，未做过度简化处理。材质配置阶段，针对不同部件的实际材质属性赋予对应材质：气缸散热鳍片、金属机架、曲柄连杆等结构件赋予铝合金材质，调整金属粗糙度与反射参数，还原金属机加工后的哑光金属质感；飞轮、紧固件等部件赋予碳钢材质，调整材质的明暗对比突出金属厚重感；密封垫片、管路连接件赋予非金属密封材质，通过材质差异清晰区分不同功能的部件。渲染阶段采用正交工程视角搭配透视展示视角，既输出了符合机械制图规范的二维工程视图标注效果，也通过透视视角完整展示整机的装配关系与空间布局，所有装配配合关系清晰可见，可直接用于拆解演示斯特林发动机的工作原理。设计思路上围绕外燃机的工作特性展开，重点突出其外部热源加热、闭式循环工质的结构特点，将蒸汽作为工质热源的接口结构做了明确呈现，整体模型结构严谨，细节完整，既可以作为机械原理教学的演示模型，也可作为小型动力装置设计的参考蓝本，各部件的参数设置均具备实际加工参考价值，未出现违背机械设计常识的结构错误。
