格拉科LDP5预置加油计量油表结构

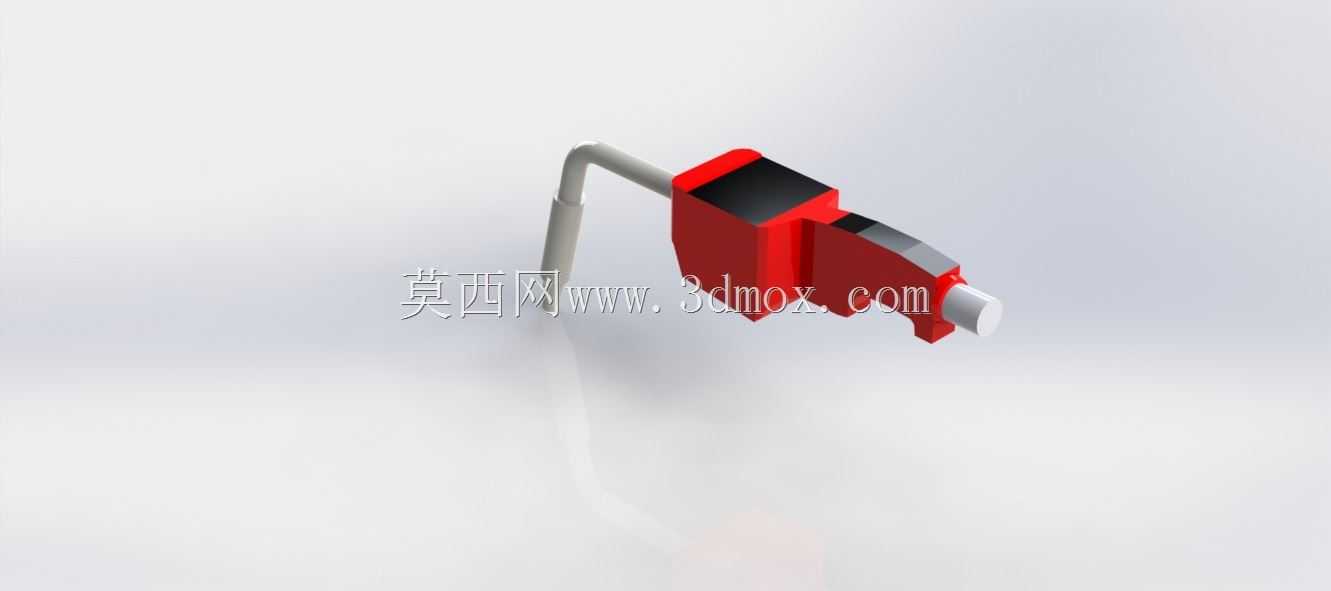

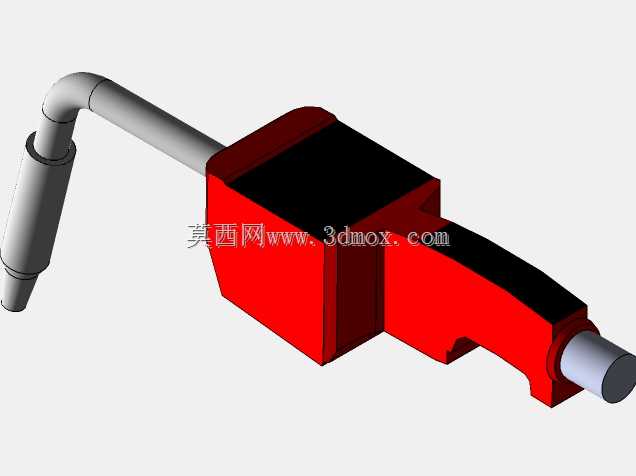

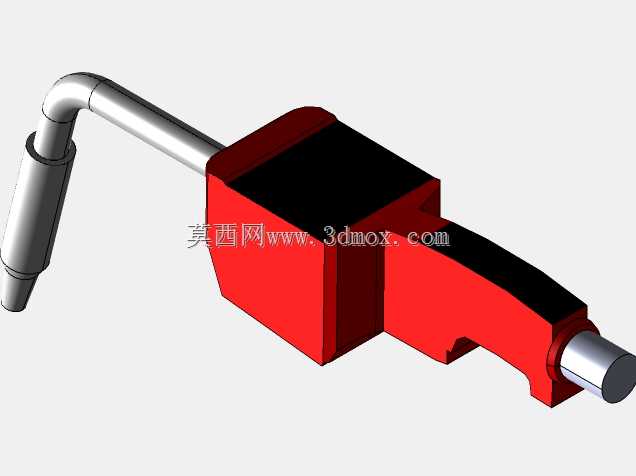

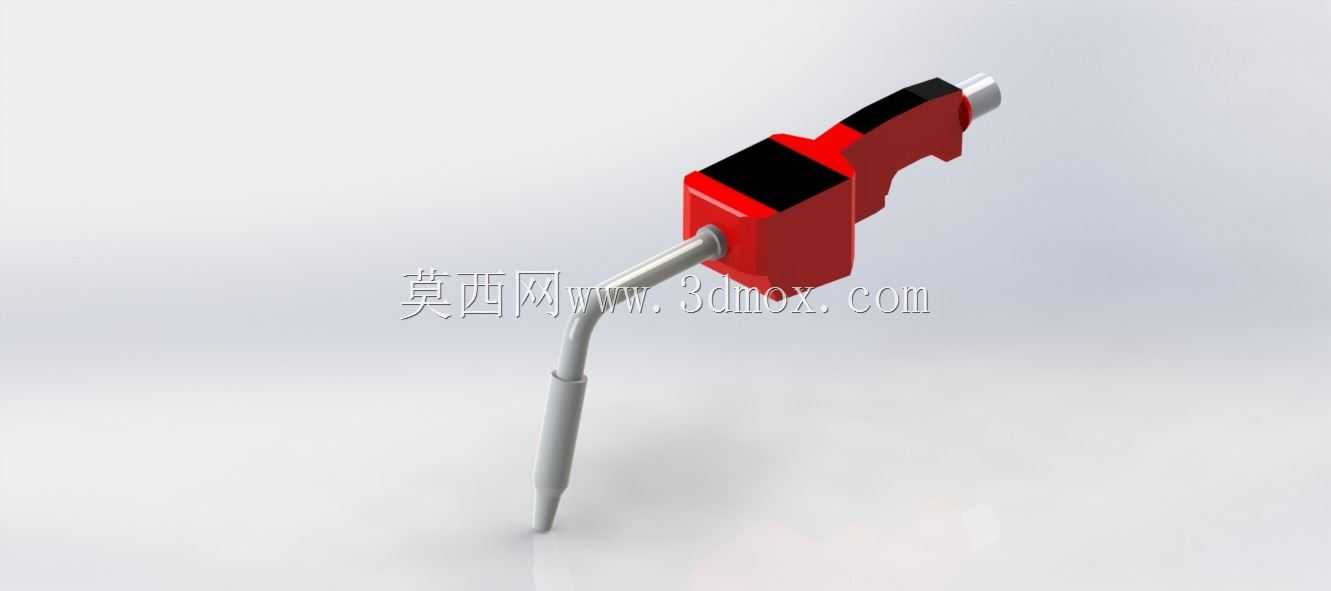

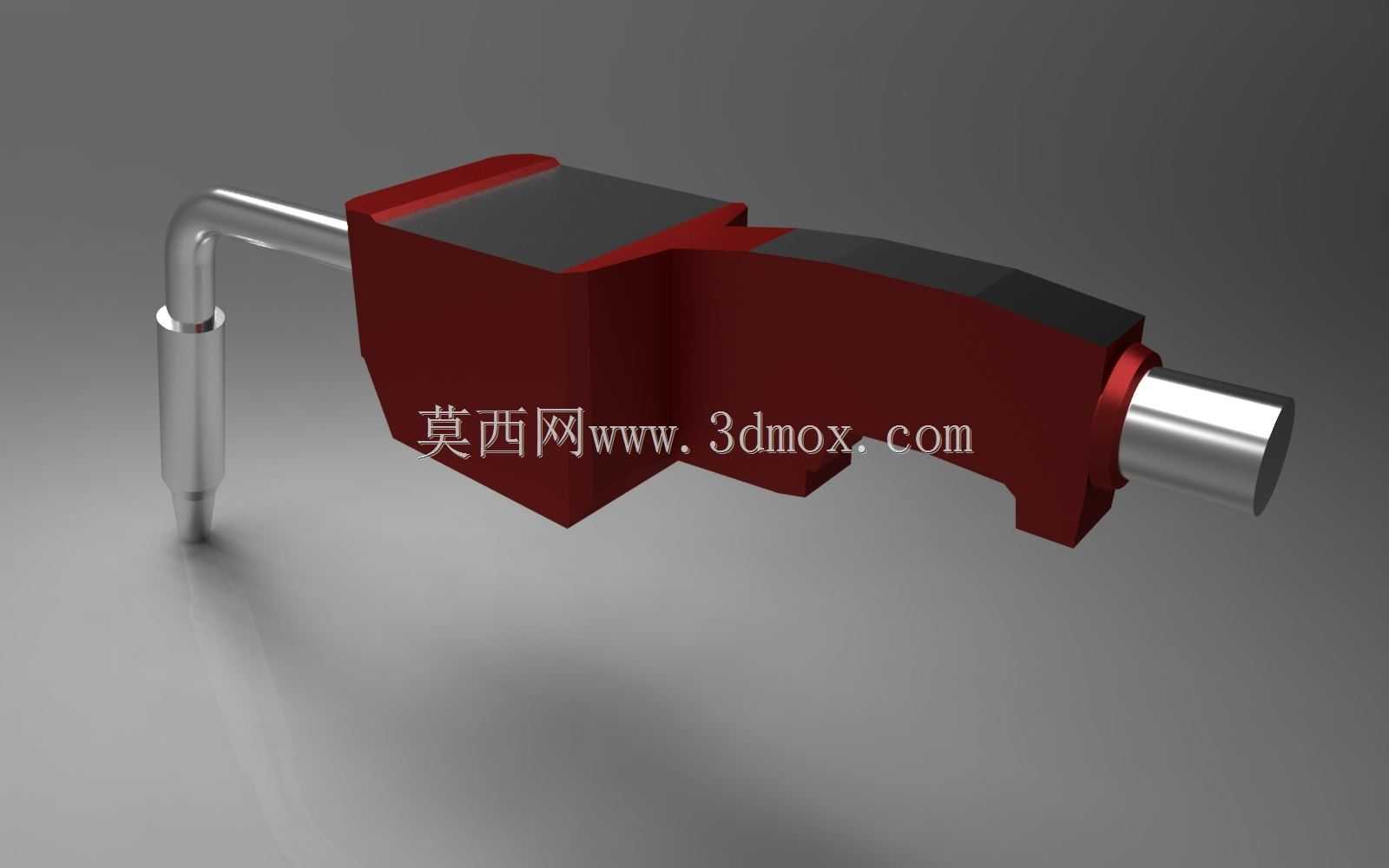

　　在车间集中润滑加注、工程机械维保换油、生产线流体定量输送这类场景里，预置式油表是控制加注精度、避免油料浪费的核心部件，这次拆解的格拉科LDP5预置油表结构，完全围绕现场加注的实际工况做了适配。先从安装边界说起，这个油表主体采用红黑工程塑料包覆金属内芯的结构，侧向伸出的金属弯管是进油端接口，端部做了标准外螺纹设计，可直接对接高压输油软管，不需要额外加装转换接头，前端的出油嘴做了阶梯轴结构，能适配不同内径的加注枪头或者硬管输出端，整体安装时不需要预留太大的操作空间，侧向弯管的弯折角度经过测算，刚好避开操作人员握持枪体的手部位置，不会在长时间加注时硌手。从功能特性上看，这款预置油表的核心作用是在加注前预设目标加注量，

　　当流体通过内部计量腔达到设定值时，内部的阀组会自动切断油路，不需要操作人员盯着刻度手动停枪，在批量加注润滑油、液压油、齿轮油的工位上，能把单工位加注误差控制在极小范围内，避免多加溢出造成的油料损耗，也不会因为加量不足导致设备润滑失效。设计思路上，建模时优先还原了内部流道的走向，进油弯管和计量腔的衔接处做了圆弧过渡，没有直角死角，避免高粘度油料在腔体内残留堆积，长期使用也不会因为油泥堵塞影响计量精度；主体外壳的红色部分做了防滑筋条凸起，即使手上沾有机油也能稳定握持调整预置数值，黑色的上盖是预置调节模块的封装位置，做了卡扣加密封胶圈的结构，能阻挡车间内的粉尘、飞溅的切削液进入调节机构，延长部件的使用寿命。实际应用中，

　　这类预置油表常配套在移动式加油小车、壁挂式集中供油系统、重型设备维保加油枪上，不管是给机床导轨定期加注润滑油，还是给工程车辆更换齿轮油、液压油，都能通过预置数值实现定量加注，不需要反复核对油位标尺。建模时特意还原了出油嘴的限位台阶，安装时只要把配套枪头推到台阶位置再卡紧喉箍，就能保证高压加注时不会出现渗油、脱管的问题；进油弯管的壁厚做了等强度设计，弯折处的壁厚比直管段稍厚，避免反复拆装软管时造成弯管根部断裂。另外，油表的计量腔和外壳之间做了减震缓冲的间隙，因为现场加注时经常会出现油表磕碰设备外壳、掉落地面的情况，这个间隙能抵消大部分冲击，保护内部精密的计量齿轮组件不会因为震动出现计量偏差。从结构细节上看，

　　预置调节的旋钮位置做了内凹设计，不会在加注过程中被误碰改变设定值，只有操作人员主动按压旋转才能调整预置量，这个细节在嘈杂的车间现场非常实用，避免因为误触导致加注量出错。整个部件的外形尺寸紧凑，总长度不含弯管的部分和成年人手掌长度接近，加装在加油枪上不会让枪头过重，长时间举持加注也不容易出现手部疲劳，适配的流体粘度范围覆盖了常见的工业润滑油、液压油、传动油，不需要针对不同油料更换计量组件，通用性较强。
