KBVF-24D混合式交流驱动器结构设计

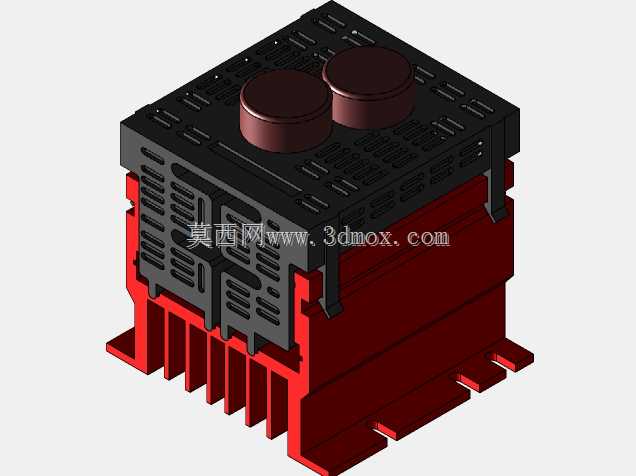

　　在中小型工业传动场景里，这类混合式交流驱动器的适配范围覆盖了输送线辊道、小型机床进给轴、包装设备主传动、轻工机械动力单元等多个对安装空间敏感、对起动扭矩有明确要求的工位，区别于大功率柜体式变频驱动单元，这类紧凑型驱动器直接集成了散热结构、功率模块与接线腔体，不需要额外配置独立安装柜，可直接就近安装在电机旁或者设备机架的预留位上，大幅缩短动力线缆的敷设长度，减少线损带来的效率折减。从结构设计逻辑来看，这款驱动器的分层布局完全围绕散热、电磁屏蔽、安装便捷三个核心工程需求展开：底部一体化压铸的红色散热基座带有多道平行散热鳍片，鳍片的间距、厚度都经过热流仿真校核，在自然对流工况下就能带走功率模块满负载运行时产生的热量，

　　不需要额外加装散热风扇，既降低了运行噪音，也避免了风扇进灰带来的维护隐患；基座上预留的带缺口安装耳是专门为设备侧快速固定设计的，安装孔位的公差带适配常规M6固定螺栓，安装时不需要额外制作转接板，直接贴合设备安装面即可完成固定，安装耳的缺口设计允许运维人员在不拆下相邻设备的情况下，直接侧向滑入螺栓完成紧固，适配密集排布的电柜安装场景。中部的功率腔体采用高强度阻燃工程塑料壳体，壳体表面排布的多组格栅式通风槽兼顾了腔体内部的空气流通与异物防护等级，格栅的倾斜角度可以避免垂直下落的水滴直接进入腔体内部，满足常规工业车间的防护要求；腔体内部分隔出功率回路与控制回路两个独立仓室，中间设置金属屏蔽隔板，

　　避免功率模块开关过程中产生的电磁干扰耦合到控制信号回路，保障控制信号的传输稳定性。顶部的两个圆柱形凸起是内置的母线电容封装结构，将电容独立布置在腔体顶部，既可以利用顶部的空气流动带走电容工作时产生的热量，延长电容使用寿命，也能避免电容漏液直接滴落到下方的功率板卡上，降低故障扩散的风险；顶部盖板上排布的多组长条散热槽直接对应下方功率模块的发热位置，形成上下贯通的散热风道，强化自然对流的散热效率。从安装边界来看，这款驱动器的整体外轮廓方正，没有外凸的易损结构，侧向的接线端子全部隐藏在壳体侧边的防护槽内，接线完成后可以加装配套的防护盖板，避免车间内的金属碎屑、粉尘直接落到接线端子上造成短路；设备的整体高度控制在紧凑型区间，适配厚度1.

　　5mm以上的金属安装板，安装面的平面度要求不超过0.2mm，避免安装时基座受力变形造成功率模块与散热基座之间的贴合间隙变大，影响热传导效率。在实际选型适配过程中，这类驱动器针对1马力功率等级的三相异步电机做了参数匹配优化，200%起动扭矩的输出特性可以满足带载起动的工况需求，比如输送线上满载工件的起动、小型搅拌机的带载启动场景，不需要额外放大驱动器的功率等级，就能覆盖常规工况的使用需求；宽电压输入的设计可以适配不同车间的供电条件，不管是115V还是230V的交流供电回路，都不需要额外配置调压变压器，直接接线即可完成调试，降低了设备出口或者跨厂区调配时的供电适配成本。从三维建模的细节还原度来看，模型完整还原了散热鳍片的倒角、壳体格栅的壁厚、安装耳的缺口尺寸、顶部电容的装配位置等所有结构细节，所有配合面的止口、卡扣位置都和实物一致，既可以用于设备前期布局时的干涉检查，确认安装空间是否足够、接线操作是否有足够的操作空间，也可以用于运维培训时的结构拆解演示，帮助运维人员快速理解设备的分层结构，掌握日常检查的重点位置——比如日常巡检时需要重点检查底部散热鳍片之间是否堆积了粉尘、顶部通风槽是否被异物遮挡、接线端子的固定螺栓是否有松动，这些结构细节的还原都能让模型在实际工程应用中发挥实际作用，而不是单纯的外观展示。
