紧凑型氧气压力检测传感组件结构设计

这款氧气压力传感组件主要面向医用供氧系统、小型制氧设备、工业氧气管路监测、便携呼吸防护装备等场景设计，核心作用是实时采集管路内的氧气压力数据，将物理压力参数转换为可被主控系统识别的标准模拟信号，为设备的压力闭环控制、异常压力报警、供氧流量匹配提供精准的数据支撑，是供氧类设备保障运行安全、输出参数稳定的核心感知部件。

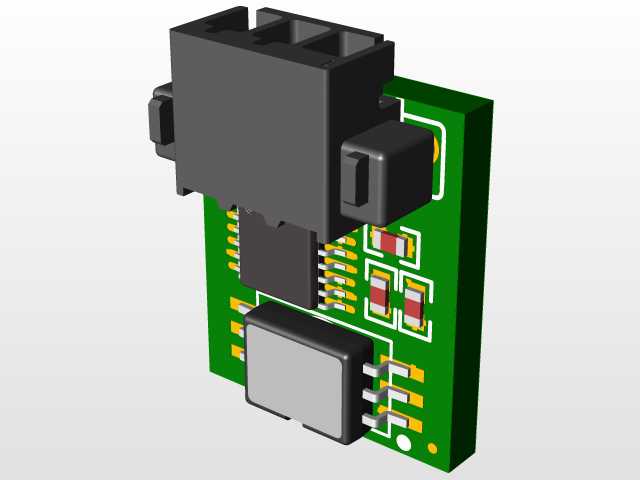

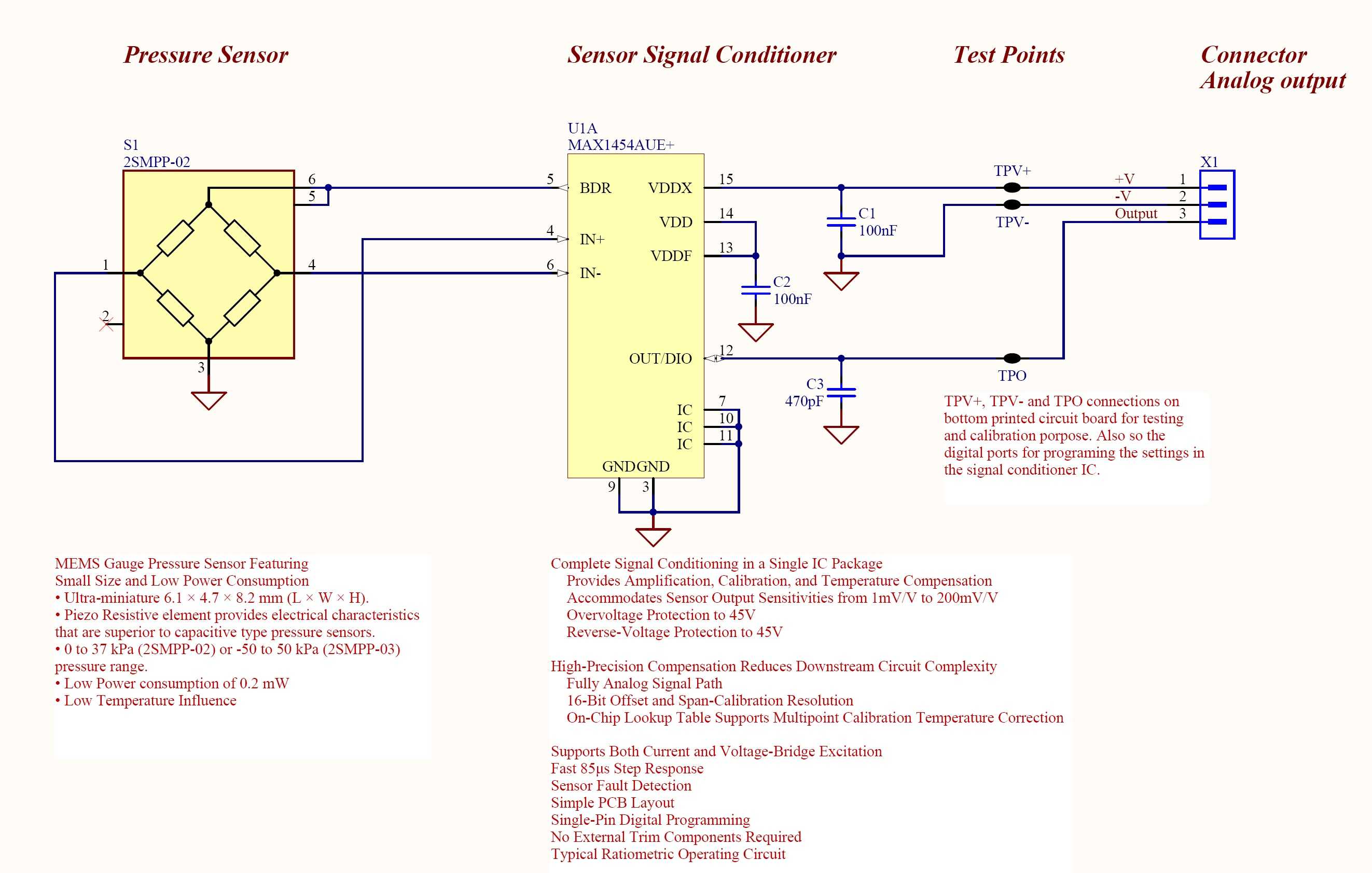

在功能特性设计上，组件采用全模拟信号输出架构搭配数字控制逻辑，既保证了压力信号输出的连续性与低延迟特性，又能通过数字控制单元实现信号校准、温度补偿、零点漂移修正的功能，有效解决了传统小型压力传感器在温变环境下测量误差偏大、长期使用零点偏移的问题。设计团队打破了传统传感器“测量元件+独立外壳”的分体式设计思路，将承载测量芯片、信号调理电路的印刷电路板直接作为外壳结构的一部分，电路板既承担电气连接、信号处理的功能，又通过结构卡位与上下塑料壳体配合形成封闭的组件内腔，省去了额外的内部安装支架与固定结构，最大程度压缩了组件的整体体积，实现了紧凑化的设计目标。

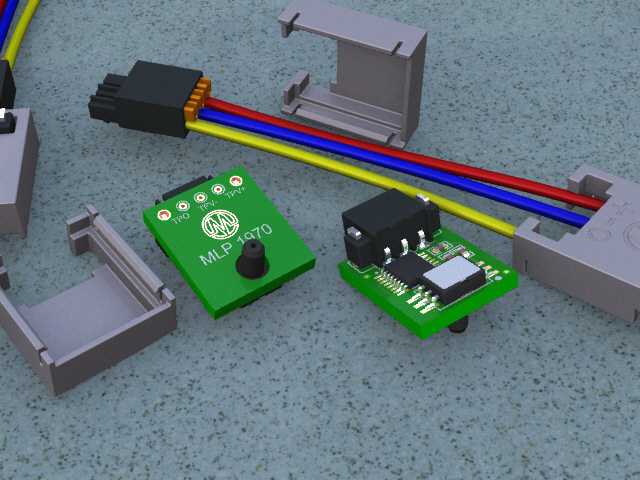

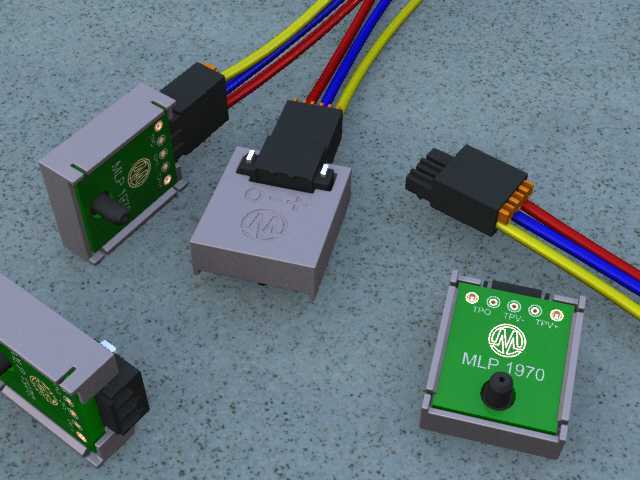

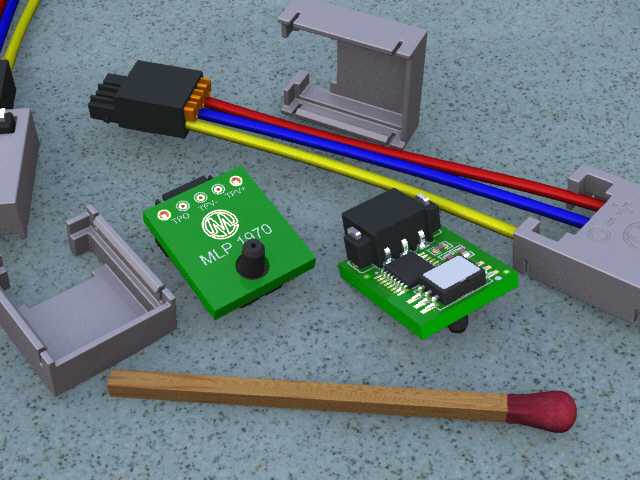

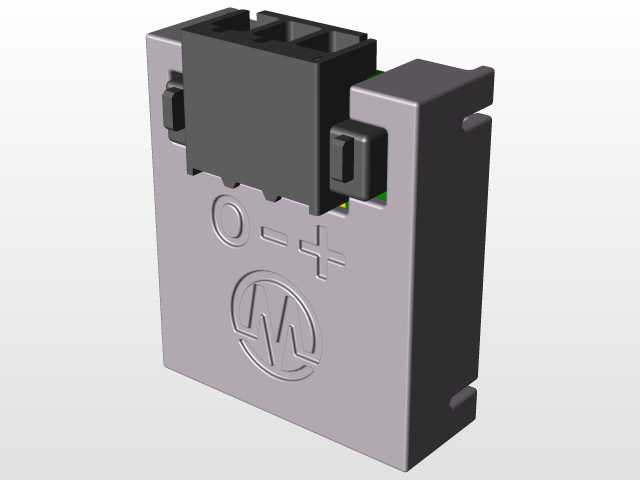

从外形尺寸与安装边界来看，该传感组件整体外形控制在宽16mm、长20mm、高11mm的极小尺寸范围内，属于微型化的压力检测模块，能够适配内部安装空间极度受限的便携设备、小型管路节点的安装需求。组件配套的快插式接插件与彩色区分的引线，能够在装配过程中快速完成电气连接，不同颜色的引线分别对应电源、信号输出、接地等不同功能定义，可有效降低装配过程中的接线错误率。上下对合的塑料壳体通过卡扣结构实现无螺丝装配，既能够保护内部的电路板与传感芯片免受灰尘、水汽的侵蚀，又不需要额外的紧固件，进一步降低了组件的整体重量与装配复杂度。在安装适配性上，组件预留的标准压力引入口能够直接与外径匹配的氧气软管对接，不需要额外设计转接结构，传感芯片的测量端直接与管路内的气体接触，减少了压力传递路径上的损耗，进一步提升了压力测量的响应速度与测量精度，能够精准捕捉管路内微小的压力波动，为设备的精准控制提供可靠的数据基础。
