MH-Z19二氧化碳传感模块结构设计

这款MH-Z19二氧化碳传感模块，是面向民用与商用环境气体检测场景开发的核心检测部件，目前广泛应用在室内新风系统、空气质量监测仪、车载空气净化设备、农业大棚环境管控系统、工业作业场所气体安全监测等多个领域，能够精准感知所处环境内的二氧化碳浓度数值，为后续的通风调控、空气净化、环境安全预警提供可靠的数据支撑，是各类气体检测设备中承担核心感知功能的关键部件。

从实际使用功能来看，该模块采用非色散红外检测原理，能够在低功耗运行状态下实现0-5000ppm量程范围内的二氧化碳浓度检测，具备良好的抗干扰能力，不会被环境中常见的酒精、一氧化碳、挥发性有机物等气体干扰检测结果，检测输出稳定性强，使用寿命长，能够适配各类需要集成二氧化碳检测功能的终端设备，不需要额外搭配复杂的信号处理电路，即可直接输出标准化的检测信号，大幅降低终端设备的开发难度。

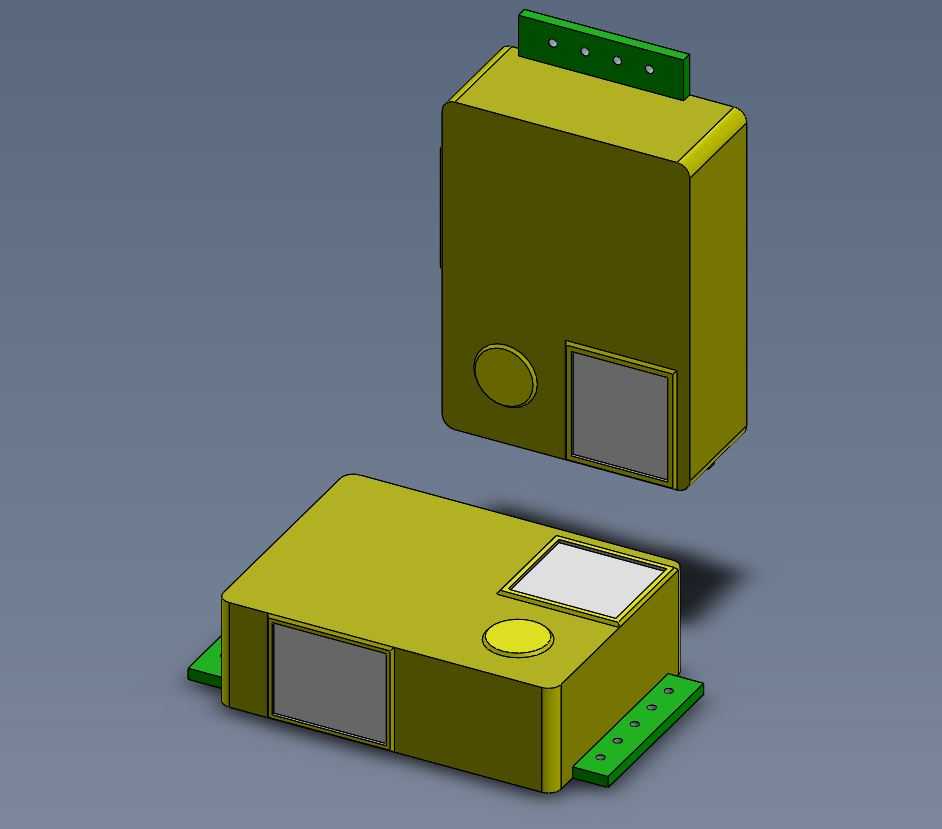

在产品设计思路上，整体结构采用模块化集成设计思路，将红外检测气室、信号处理电路板、光学发射与接收元件全部集成在封闭的塑壳内部，外壳做了防光线干扰的遮光处理，避免外界杂散光线进入气室影响红外检测精度；外壳侧面预留了标准化的气体扩散窗口，能够让环境中的空气自然扩散进入检测气室，不需要额外搭配气泵抽取气体，进一步降低模块运行的功耗与工作噪音。模块两端延伸出带标准安装孔的PCB固定翼，安装孔位按照0.1英寸标准间距设计，能够直接适配通用的PCB安装座、面包板以及各类终端设备的预设安装位，不需要额外定制安装支架，大幅提升模块的适配通用性。

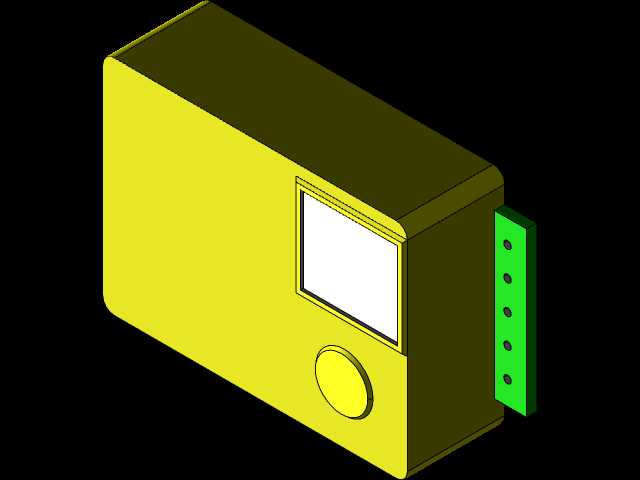

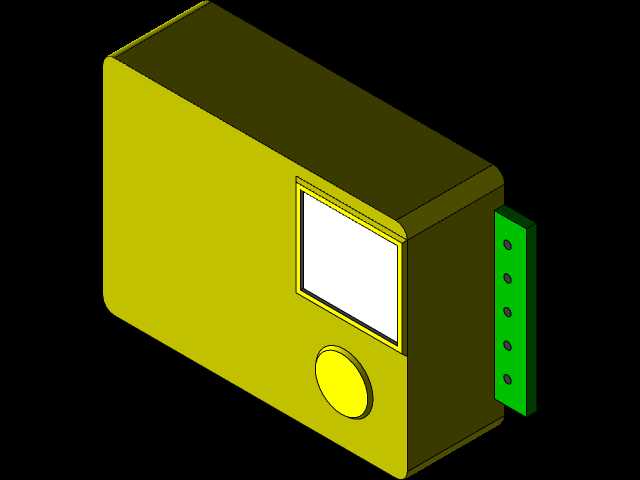

从外形尺寸与安装边界来看，模块主体为方正的盒式结构，整体厚度控制在较低水平，能够嵌入到各类紧凑型的终端设备内部，不会占用过多的设备内部空间；两端的固定翼上预留的通孔适配M2规格的固定螺丝，安装时只需要在设备安装面预留对应位置的螺丝柱，即可完成模块的牢固固定，安装公差容忍度高，即使存在小范围的安装位置偏差，也不会影响模块的固定效果与检测性能。外壳上预留的圆形指示灯位置，能够直观展示模块的工作状态，方便设备调试与后期维护时快速判断模块运行是否正常，侧面的矩形区域为接口预留位，可根据不同终端设备的需求，选配串口、PWM等不同类型的输出接口，满足不同设备的接线需求。整体结构设计充分考虑了批量生产的装配便利性，外壳采用卡扣加少量螺丝的固定方式，装配工序简单，能够有效降低模块的生产制造成本，同时外壳的圆角处理避免了安装过程中划伤操作人员或设备内部其他线束，细节设计充分考虑了实际生产与使用场景的需求。
