5mm直插式红绿黄三色发光二极管结构

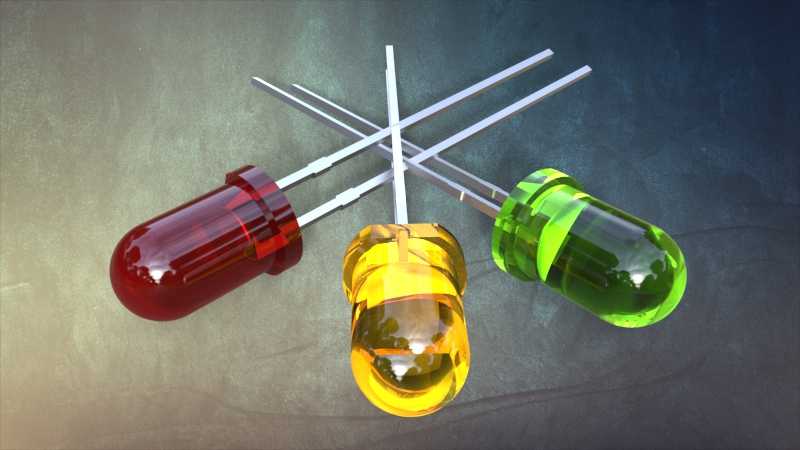

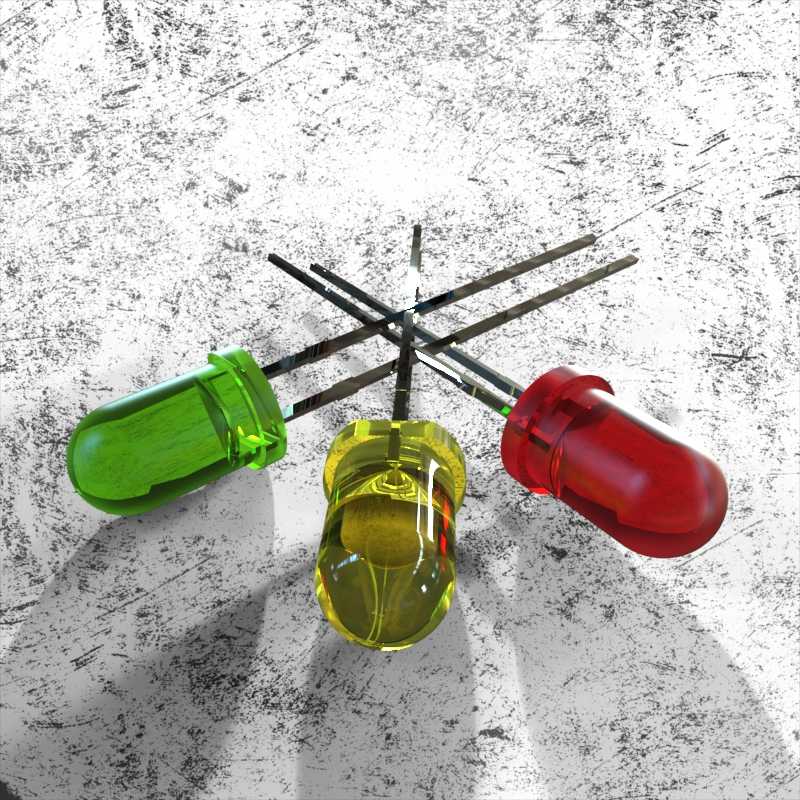

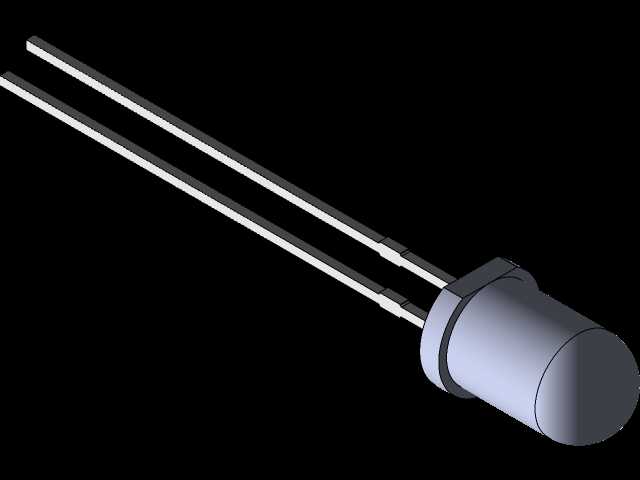

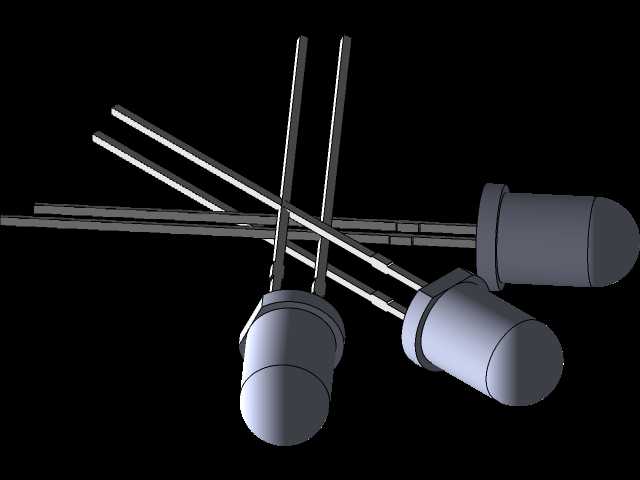

本次呈现的是5mm规格直插式发光二极管的三维结构，这类元件是电子电路领域应用极为广泛的半导体光电器件，在各类消费电子、工业控制设备、仪器仪表、家电产品、交通指示装置中都承担着状态指示、信号传递、局部照明的核心作用，是电路设计中最基础也最常用的指示类元器件。从实际应用场景来看，这类直插LED常被用于电源通断状态提示、设备运行故障告警、功能档位切换指示、小型装饰照明、数码段显示驱动等场景，凭借低功耗、长寿命、响应速度快、色彩辨识度高的优势，完全替代了传统的微型白炽指示灯，成为低压电子电路中指示元件的首选。从产品功能特性来看，该结构还原了红、绿、黄三种最常用的发光色彩规格，不同色彩的LED对应不同的半导体发光材料，正向导通电压与发光波长存在明确差异，可适配不同的电路指示需求；元件采用标准环氧封装结构，头部为半圆聚光透镜造型，能够对内部芯片发出的光线进行汇聚调整，提升正面发光亮度与可视角度，封装本体具备良好的绝缘性与抗冲击能力，可适配常规波峰焊、手工焊的装配工艺，满足批量生产的装配要求。从设计思路来看，该结构严格遵循行业通用的5mm直插LED尺寸规范进行还原，封装头部直径控制在标准5mm公差范围内，两根平行引出引脚采用铜质镀锡材质，引脚间距、引脚长度、引脚直径均匹配通用PCB板的安装孔位设计，无需额外调整孔位即可直接完成插装焊接；内部结构还原了发光芯片、键合引线、反射杯、环氧封装层的层级关系，清晰呈现出直插LED从芯片发光到光线射出的完整结构逻辑，能够帮助电子设计从业者直观理解元件的内部构造与装配边界。从外形尺寸与安装边界来看，该元件总长度包含引脚部分符合行业通用规格，安装时仅需在PCB板上预留对应间距的0.8mm直径安装孔，元件本体距离PCB板的高度可根据焊接需求调整，既可以贴板安装降低整体高度，也可以留隙安装提升侧面可视角度；半圆透镜头部的径向尺寸不会超出5mm直径范围，在多颗LED阵列排布时，中心距预留6mm以上即可避免元件之间出现干涉，完全适配各类密集排布的指示灯面板、数码显示模组的安装需求，能够为电路布局设计提供精准的尺寸参考。
