美纳威尔LRS-100-12开关电源结构设计

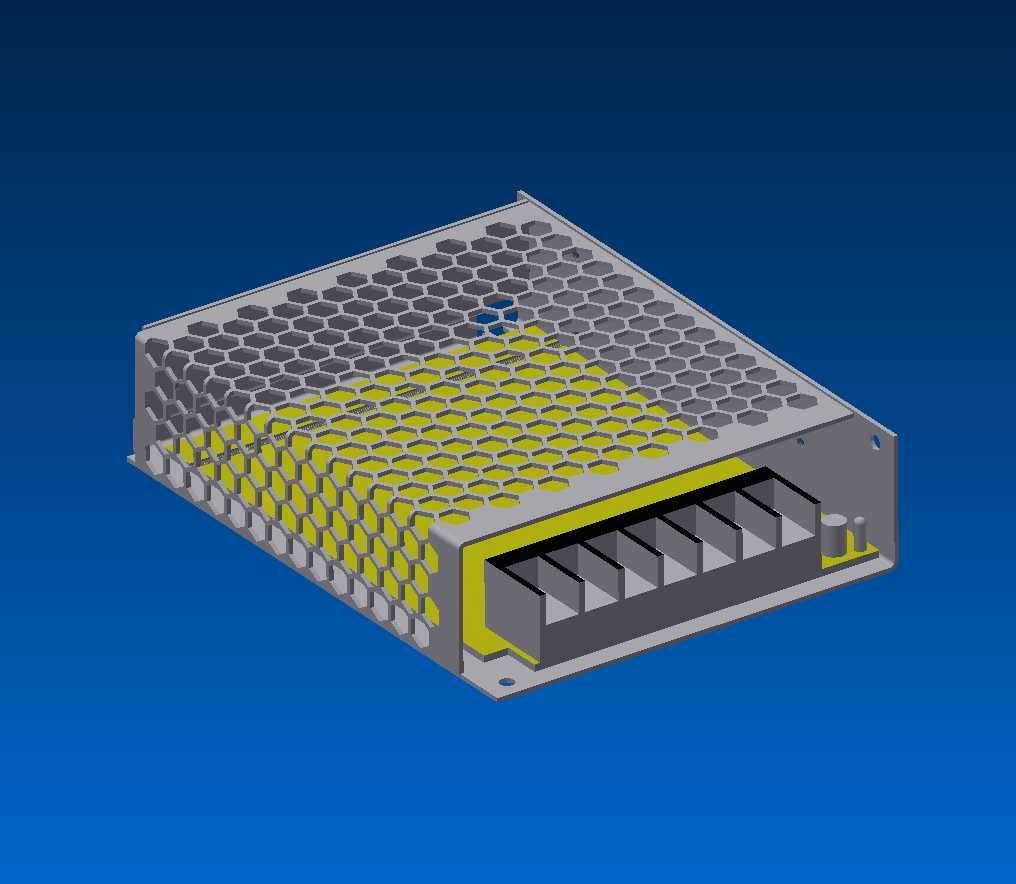

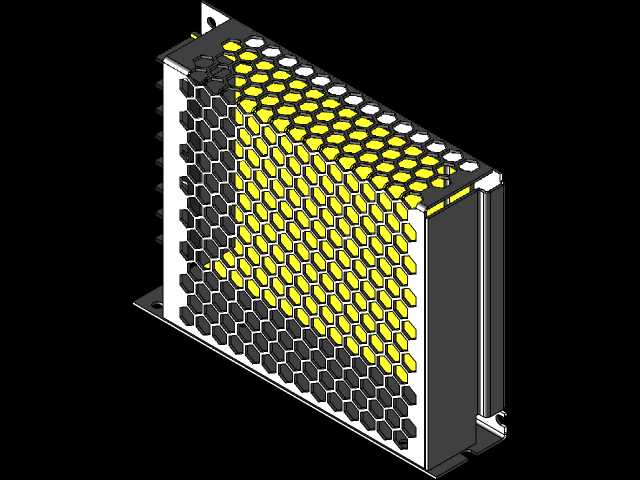

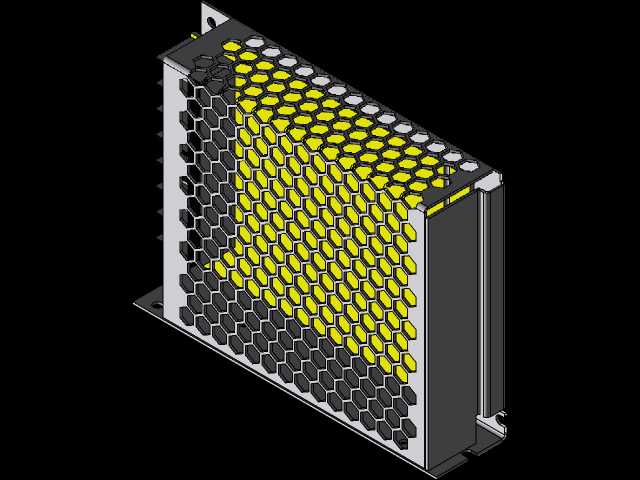

这款开关电源结构件主要面向工业自动化控制、低压直流供电场景设计，可广泛配套于工控机柜、小型机电设备、LED驱动供电、通讯终端设备等需要稳定12V直流输出的使用场景，作为交流转直流的核心供电载体，承担着电压转换、电路防护、散热承载的核心作用，能够为后端负载提供稳定可靠的低压直流电能，同时隔绝内部高压电路与外部安装环境，避免触电风险与电路干扰。从功能特性来看，该结构设计充分考虑了开关电源长期工作的散热需求，外壳上下两面均采用六边形蜂窝状开孔设计，在保证壳体结构强度的前提下最大化通风散热面积，能够让内部功率器件工作产生的热量通过自然对流快速散出，无需额外加装散热风扇即可满足额定功率下的长期稳定运行需求，降低了设备运行噪音与故障概率。壳体侧边预留了标准的接线端口位，端口处做了内凹防护设计，既可以保护接线端子不受外力碰撞损坏，也能避免接线裸露带来的安全隐患，安装固定位设置在壳体四角的凸耳结构上，采用标准沉头孔设计，能够适配常规的机柜安装螺丝规格，安装后表面平整无凸起，不会干涉周边其他元器件的布置。从设计思路来看，整体采用钣金折弯拼接的结构方案，外壳主体采用薄钢板弯折成型，内部预留了PCB板安装卡槽、功率器件固定位与绝缘隔离层的安装空间，黄色的内部绝缘衬层能够将内部带电部件与金属外壳完全隔离，避免出现外壳带电的安全问题，同时衬层上对应开孔位置也做了同规格的网孔处理，不会阻挡通风散热路径。外形尺寸遵循行业通用的100W开关电源安装边界，长宽高比例适配常规的DIN导轨安装与平面螺丝固定两种安装方式，接线端的引脚间距符合低压电器接线的安全间距要求，既可以单独嵌入设备内部作为内置供电模块使用，也可以独立安装在机柜内部作为集中供电单元使用，壳体边缘全部做了折边包角处理，没有锋利的钣金毛边，在生产装配与后期维护过程中不会划伤操作人员，整体结构紧凑，空间利用率高，在有限的体积内兼顾了散热、绝缘、防护、安装便捷性等多方面的实际使用需求，能够适配绝大多数工业场景下的小功率直流供电安装要求。
