带开关一体式品字AC电源输入插座结构

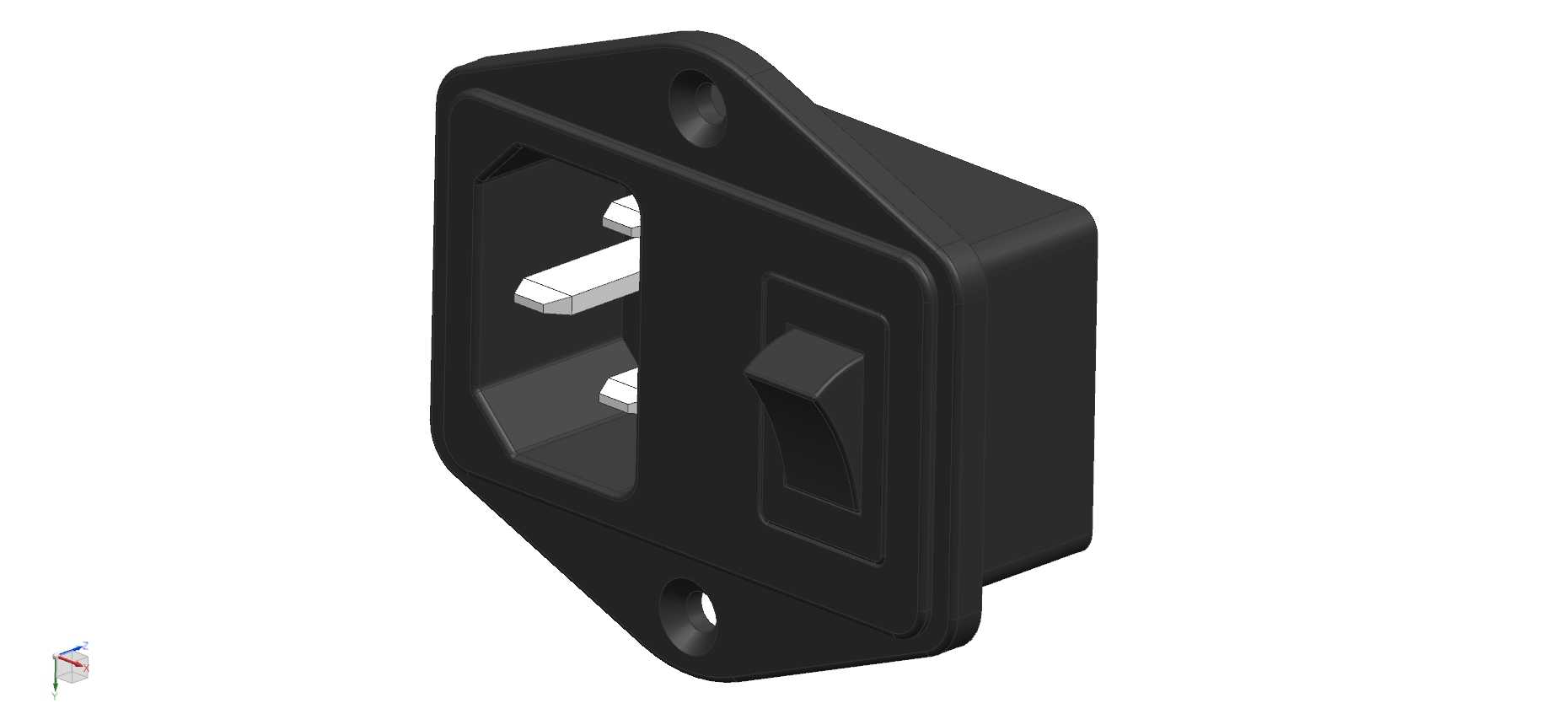

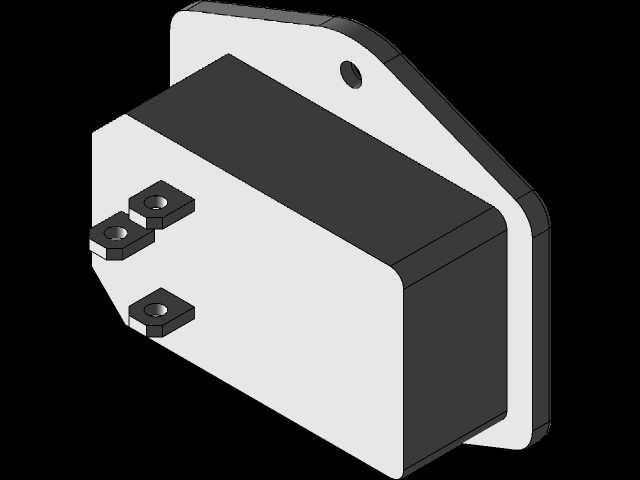

这款带开关一体式品字AC电源输入插座，是各类电子电气设备、工控装置、小型机电产品上常用的市电接入部件，主要承担设备外部市电输入接驳、设备端电源通断控制的核心作用，广泛应用在台式电脑机箱、小型工控电源、桌面型电子仪器、家用小电器、通讯终端设备、电动工具供电端等场景，替代传统分离式插座加外置开关的组合方案，能够大幅简化设备内部的布线流程，减少接线点位带来的接触不良风险，同时压缩设备外壳上的开孔占用空间，提升设备供电部分的集成度与装配效率。从功能特性来看，这款插座将品字形态的市电输入接插端、船型翘板电源开关整合在同一个绝缘基座上，接插端采用标准三极布局，分别对应火线、零线、接地保护极，接地极的接触弹片做了加长加厚设计，在插头插入时能够优先接通接地回路，拔出时最后断开接地连接，充分满足用电安全的防护要求；自带的翘板开关做了防误触的凹陷式设计，开关按键边缘与基座面板齐平，避免设备搬运、摆放过程中误碰导致的设备意外通断电，开关触点采用银合金材质，能够承载常规市电下的额定通断电流，减少长期通断操作带来的触点氧化、接触电阻过大问题。在设计思路上，这款插座整体采用阻燃耐高温的绝缘工程塑料作为基座主体材质，外壳做了加强筋结构提升整体抗形变能力，接插端的金属接触件采用高弹性铜材冲压成型，表面做镀镍处理提升抗氧化能力与耐磨性能，保证插头多次插拔后依旧保持稳定的接触压力，避免出现接触松动、打火发热的问题。安装部分采用带安装耳的法兰式固定结构，两个安装孔分布在基座对角位置，适配标准的面板开孔尺寸，安装时只需要将插座嵌入设备外壳预留的开孔内，通过两颗螺丝穿过安装耳锁紧即可完成固定，安装边界清晰，不会和设备内部的其他元器件产生空间干涉，插座背部的接线端采用焊片或者快速插簧结构，适配常规的导线压接端子，装配时不需要复杂的焊接工序，能够有效提升生产线的装配速度，降低人工装配的出错概率。
