5.5x2.0规格面板安装DC电源插座结构

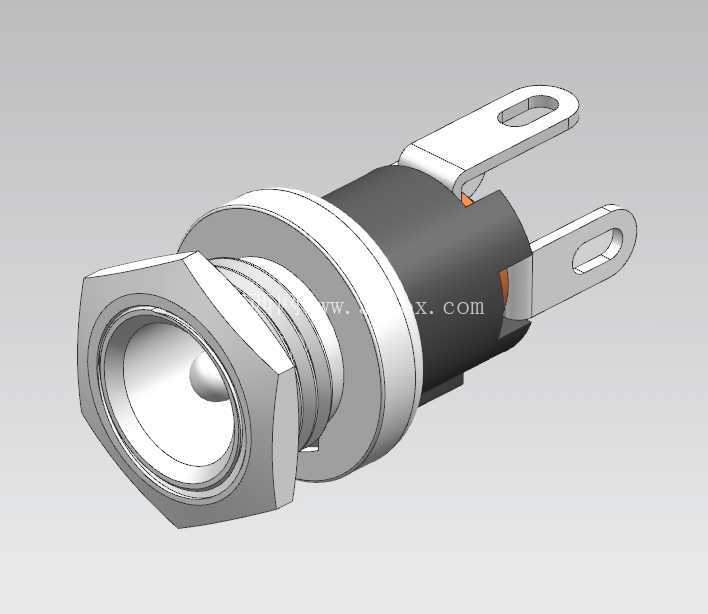

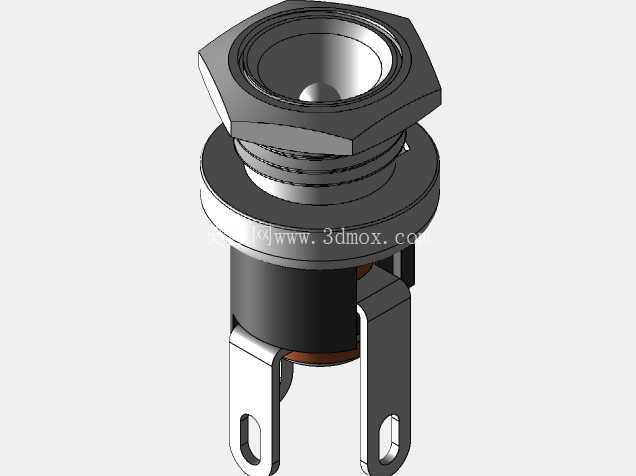

　　做消费类电子、小型工控板卡供电接口选型的时候，这类面板式DC插座是绕不开的常用件，很多刚入行的结构工程师容易忽略安装边界的细节，导致打样后出现面板干涉、插接过松或者引脚焊盘错位的问题。这款5.5x2.0规格的DC电源连接器，采用螺纹式面板安装结构，前端带六角锁紧螺母，适配常规设备面板的开孔尺寸，安装时从面板正面插入主体，背面通过六角螺母旋紧固定，不需要额外打胶或者卡扣固定，抗拉扯性能比直插式贴片插座好很多，适合经常需要插拔电源适配器的设备场景，比如桌面式工控终端、小型检测仪器、外置电源供电的通讯模块、便携检测设备的供电输入端口。

　　从结构设计来看，这款插座的接触件采用分层设计，外层负极接触环采用弹性铜材冲压成型，内壁做了圆弧过渡处理，适配5.5mm外径的DC公头插套，插入后接触面积能覆盖整圈环面，不会出现单点接触导致的打火、接触电阻过大问题；中心2.0mm的正极插针采用实心铜材车削加工，头部做了导向圆角，公头插入时不会出现顶歪插针的情况，插针根部做了台阶限位，避免长期插拔导致插针后退移位。两个引脚采用焊片式结构，带圆形安装孔，既可以直接焊接导线，也可以通过螺丝固定到设备内部的电源转接板上，比直插引脚的适配性更强，不需要严格匹配PCB的焊盘位置，手工焊接或者小批量设备组装的时候容错率更高。

　　安装边界方面，这款插座的主体螺纹段直径适配常规10mm左右的面板开孔，六角螺母的对边尺寸符合标准紧固件规格，用普通开口扳手就能锁紧，不需要定制专用工具；插座插入面板后的背部突出长度控制得比较紧凑，不会占用过多设备内部的纵深空间，对于内部空间局促的小型设备来说，不需要额外预留避让位置。引脚的折弯角度做了90度平直处理，两个焊片的间距符合安规爬电距离要求，焊接正负极导线后不会出现短路风险，绝缘基座采用耐高温的工程塑料注塑成型，波峰焊或者手工焊接时不会出现基座融化、引脚移位的问题。

　　实际选型应用的时候，要注意这款插座的额定电流匹配常规24V以内直流供电场景，不适合大电流供电设备使用，长期工作电流建议控制在5A以内，避免接触片过热导致塑料基座老化。安装时面板的厚度适配范围在0.8mm到3mm之间，过厚的面板会导致螺纹啮合长度不足，锁紧后容易松动，过薄的面板需要加装平垫增大受力面积，避免螺母锁紧时压坏面板表面。另外这款插座的前端法兰和面板之间可以加装橡胶密封圈，实现IP65级别的面板正面防护，适合户外使用的小型设备供电接口改装，不需要重新开模定制特殊规格插座，直接替换原有螺母加装密封圈即可，能大幅降低小批量设备的改造成本。

　　从三维建模的角度来说，这款零件的建模难点在于接触弹片的弧度还原，以及螺纹段的细节处理，如果是做设备整体装配的干涉检查，不需要完全还原弹片的微观变形，只需要按照实际安装尺寸做出外形和安装孔位即可；如果是做插座本身的结构仿真，则需要还原弹片的壁厚和材质属性，模拟公头插入时的接触应力，避免长期插拔后弹片出现塑性变形导致接触不良。很多工程师建模时容易忽略六角螺母的让位空间，导致装配时螺母和内部其他零件出现干涉，实际建模时要在螺母周边预留至少1mm的扳手操作空间，方便生产组装时的锁紧操作。
