工程机械驾驶室车门锁止拉手结构

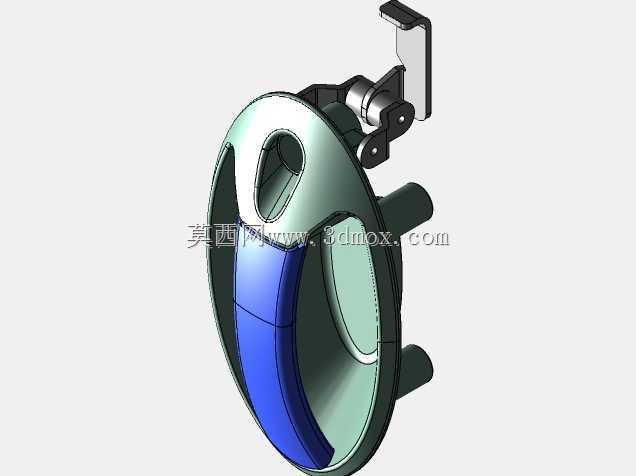

　　该拉手结构主要适配工程机械驾驶室侧门使用场景，常见于挖掘机械、装载机械等非道路移动设备的乘员舱进出通道位置，承担舱门从外侧开启、闭合锁止的核心操作功能，日常作业中操作人员上下设备时需频繁操作该部件，同时其外露安装的特性也要求结构具备足够的抗冲击、耐候性能，应对工地复杂工况下的磕碰、粉尘、温差变化等影响。从功能实现逻辑来看，该结构集成了握持施力、锁扣联动、安装定位三个核心模块，外侧环形握持区域做了内凹弧面处理，贴合操作人员戴劳保手套时的手掌贴合度，避免施力开启时出现打滑问题；上部的联动摆臂结构直接对接车门内部的锁体传动杆，扳动拉手时摆臂绕固定转轴旋转，带动锁舌回缩实现解锁，松开拉手后靠内部复位弹簧的弹力回到初始锁止位置，

　　整个传动行程做了限位设计，避免过度扳动导致传动杆变形失效。设计阶段首先考虑的是安装边界的适配性，整个部件采用基座内嵌式安装，圆形基座与车门钣金的预留安装孔匹配，基座背面的两个定位柱直接插入钣金对应的定位孔中，限制部件安装时的转动自由度，上部摆臂位置的两个固定孔通过螺栓与车门内的加强板连接，保证整个拉手的安装强度，即使操作人员施加较大的扳动力也不会出现基座脱落的问题。握持区域的双色结构并非仅做外观区分，蓝色嵌件为软质包覆层，低温环境下操作时不会像全金属结构那样粘黏皮肤，同时软质层也能缓冲关门时的碰撞冲击，减少金属碰撞产生的异响；基座边缘做了翻边处理，安装后翻边完全贴合车门钣金外表面，能够阻挡雨水、粉尘进入车门内部的锁体机构，

　　降低锁体卡滞的故障概率。从结构受力角度分析，日常操作时的施力点主要集中在环形握持区的下半段，设计时该区域的壁厚做了局部加强，相比基座其他位置壁厚增加1.2mm，避免长期反复施力出现握持区断裂的问题；上部的联动转轴位置采用了轴套与转轴配合的结构，轴套选用自润滑材质，长期使用无需额外加注润滑脂即可保证转动顺畅，不会因为粉尘进入出现转动卡滞的问题。安装时需要注意基座与钣金之间需加装密封胶垫，胶垫的压缩量控制在1.5mm左右，既保证密封效果，也避免安装螺栓拧紧后基座出现应力变形，影响摆臂的正常转动行程；联动摆臂与内部锁体传动杆的连接位置预留了3mm的调节间隙，能够抵消钣金焊接、装配产生的位置误差，保证解锁行程的一致性，

　　不会出现装配后拉手扳动空程过大或者锁止不到位的问题。该结构的外形轮廓完全贴合驾驶室车门的曲面造型，安装后不会突出车门表面过多，避免作业过程中周边障碍物刮碰拉手导致意外解锁，外露的金属部件表面均做了喷塑处理，能够适应工地高湿度、高粉尘的使用环境，长期使用不会出现锈蚀掉漆的问题。
